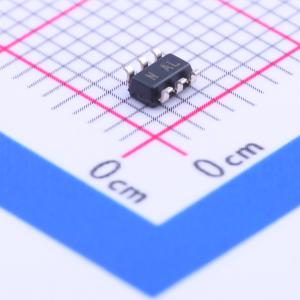

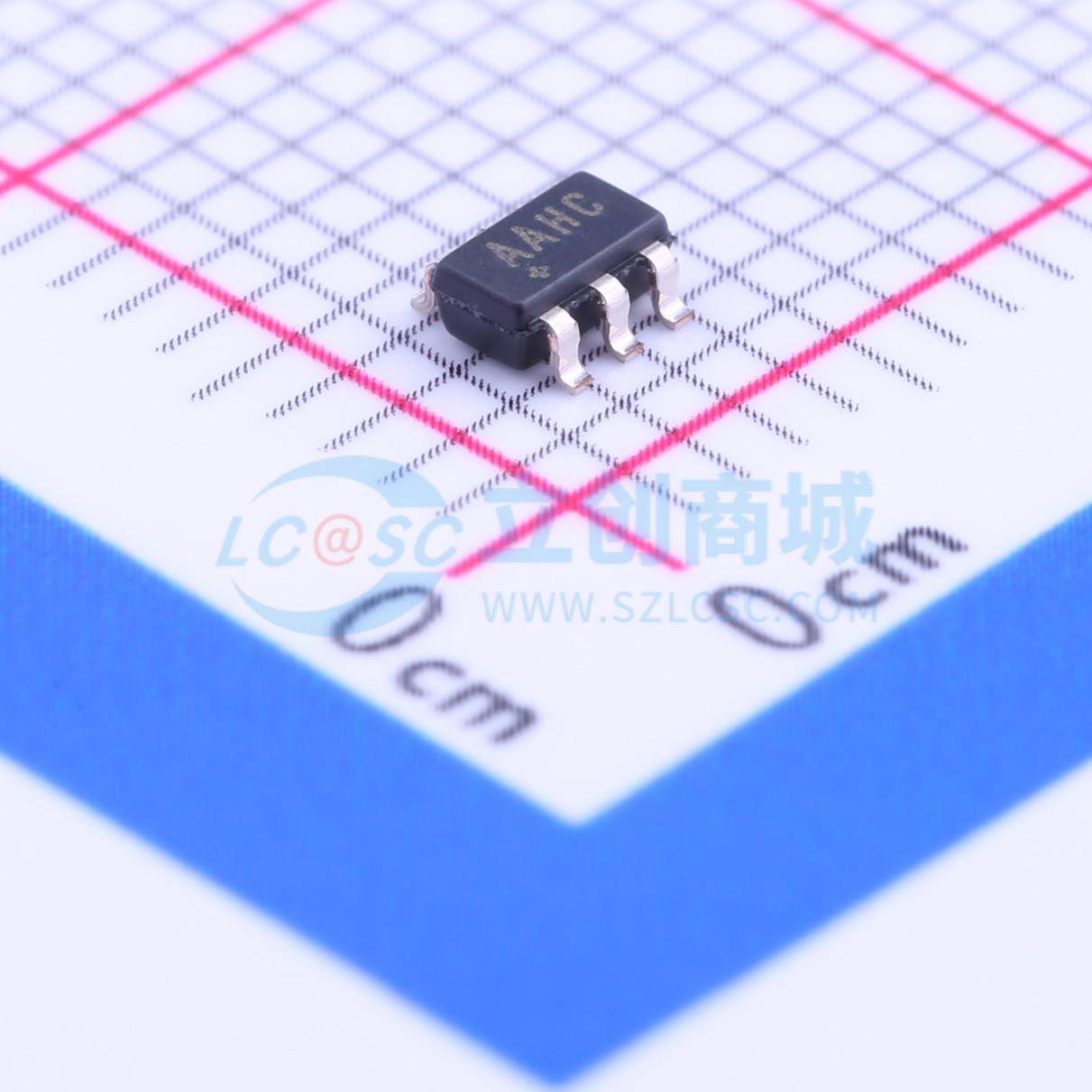

温馨提醒：图片仅供参考，商品以实物为准
MAX4599EUT+T
低电压单电源SPDT模拟开关
- 描述
- MAX4599是一款单刀双掷(SPDT)模拟开关，工作电压范围为2.0V至5.5V。具有60Ω的最大导通电阻(Ron)，快速切换时间(ton = 30ns max, toff = 25ns max)。
- 商品型号
- MAX4599EUT+T
- 商品编号
- C143481
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 2V~5.5V | |
| 导通时间(ton) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 40Ω | |
| 关闭时间(toff) | 25ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 20pF | |
| 带宽 | 200MHz |
商品特性
- MAX4599单刀双掷（SPDT）开关采用+2.0V至+5.5V单电源供电。在+5V电压下，其最大导通电阻（RON）为60Ω，开关速度快（导通时间tON最大为30ns，关断时间tOFF最大为25ns）。
- MAX4599具有出色的导通电阻平坦度（最大4Ω）和通道间匹配度（最大1Ω）。该器件的最大电荷注入为5pC。
- MAX4599提供微型6引脚SC70、μDFN和SOT23封装。
- 提供6引脚SC70封装
- 最大导通电阻60Ω（典型值40Ω）
- 通道间导通电阻匹配度最大1Ω（典型值0.2Ω）
- 导通电阻平坦度最大4Ω（典型值2.5Ω）
- 快速开关：导通时间tON最大为30ns，关断时间tOFF最大为25ns
- 保证最大电荷注入为5pC
- 采用+2.0V至+5.5V单电源供电
- -3dB带宽为200MHz
- 在±25℃时，漏电流低至±0.5nA
- 先断后通式开关
- 与TTL/CMOS逻辑兼容
- 在1MHz时，关断隔离度为-76dB
- 总谐波失真为0.12%
应用领域
- 电池供电设备
- 音频和视频信号路由
- 手机
- 低压数据采集系统
- 采样保持电路
- 通信电路
