MAX3845UCQ+D

MAX3845 是一款用于多显示器分配的DVI或HDMI信号高达1.65Gbps的TMDS 2-to-4扇出开关和电缆驱动器。输入和输出均符合DVI和HDMI标准的TMDS信号。由于TMDS链路是“点对点”的，因此在扇出应用中需要缓冲。

提供了四个DVI/HDMI TMDS输出用于扇出分配。每个TMDS输出可以独立地从任一输入源获取信号，也可以关闭。每个TMDS输入或输出由四个差分通道组成，这些通道可以任意分配给三个数据信号和1/10速率时钟。数据速率取决于分辨率，但可以从250Mbps（VGA）到1.65Gbps（UXGA或1080p/60）变化。

典型应用包括同一视频源的多房间显示或工业/商业标牌应用，如机场显示器或交易室地板显示器。MAX3845包括可选的输出预加重功能，可将输出电缆延伸至额外7米。

• 两个DVI/HDMI TMDS兼容输入和四个DVI/HDMI TMDS兼容输出
• 通过关闭未使用的输出节省电力
• 每个输出独立选择输入1或输入2
• 三种预加重设置可将电缆延伸至7米
• 支持高达1.65Gbps的操作

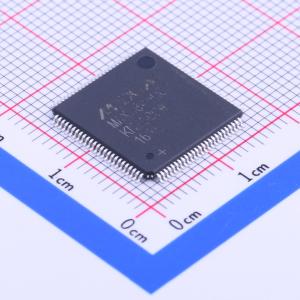

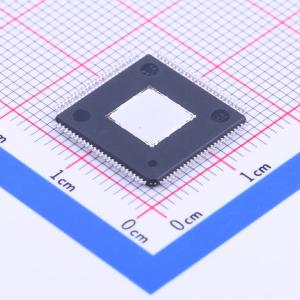

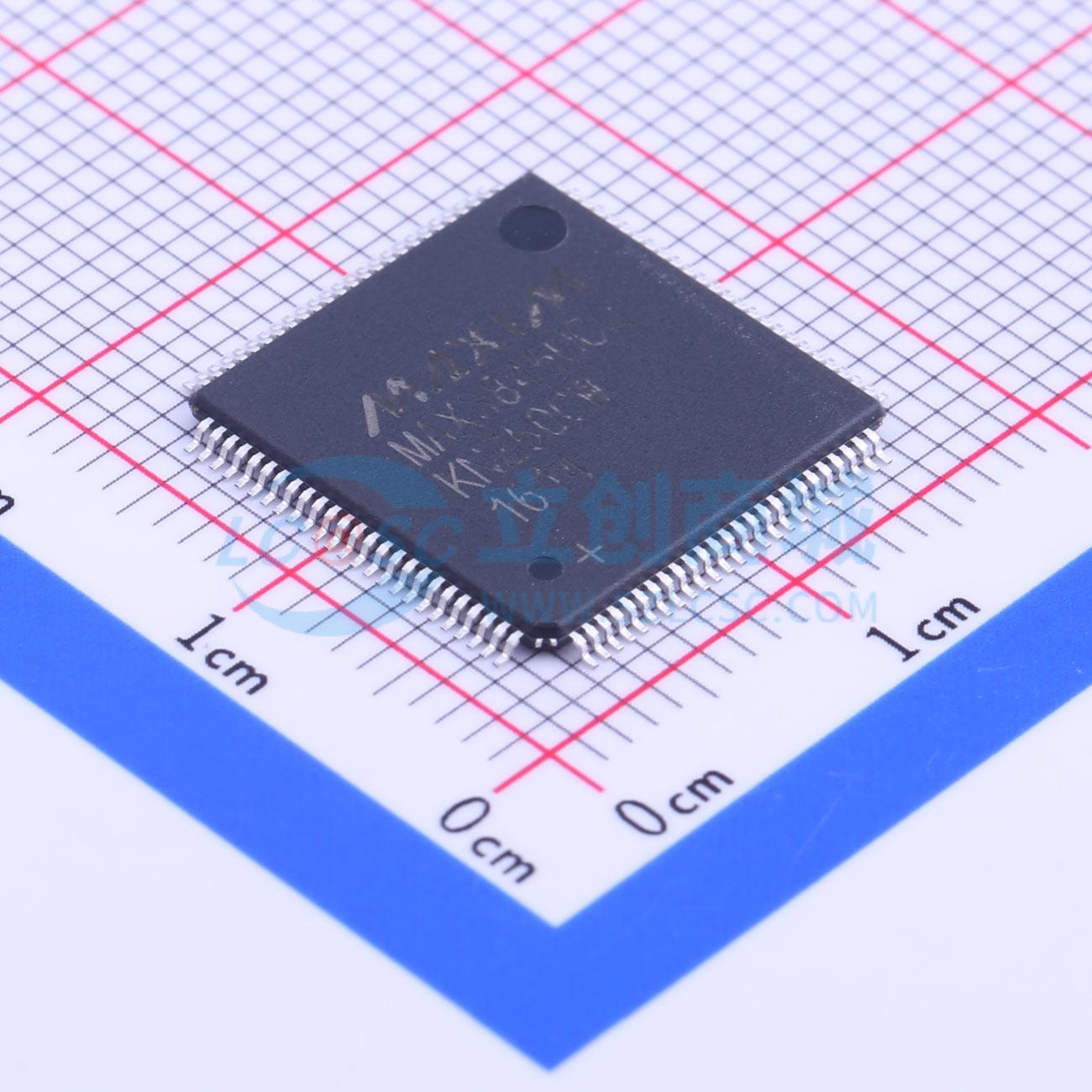

• 14mm x 14mm、100引脚TQFP封装，带散热片外露焊盘
• 3.3V电源
• TMDS数据（x3）和时钟（x1）可以任意分配到四个相同的切换路径（A、B、C和D）

对于DDC切换，请使用配套的MAX4814E 2:4低电阻CMOS交叉点开关。如果仅将DDC连接到一个参考显示器，则不需要DDC切换。

MAX3845可以配置为创建2x8或4x4开关（请参见典型操作电路图）。

MAX3845采用14mm x 14mm、100引脚TQFP-EP封装，工作温度范围为-10°C至+85°C。

• 数字标牌和工业显示器
• PC 显示器分销
• 家用音视频接收器
• DVI/HDMI 分布放大器
• DVI/HDMI 交叉点切换器
