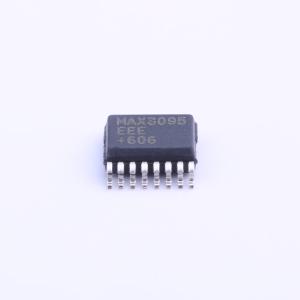

MAX3095EEE+

±15kV ESD保护、10Mbps、3V/5V、四路RS-422/RS-485接收器

描述: ±15kVESD保护、10Mbps、3V/5V、四路RS-422/RS-485接收器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX3095EEE+
商品编号: C143411
商品封装: SSOP-16-150mil
包装方式: 管装
商品毛重: 0.214克(g)

商品参数

商品概述

MAX3095/MAX3096是坚固耐用、低功耗的四路RS-422/RS-485接收器，带有静电放电(ESD)保护，适用于恶劣环境。所有接收器输入均可承受IEC 1000-4-2气隙放电±15kV、IEC 1000-4-2接触放电±8kV，以及人体模型±15kV的ESD测试。MAX3095采用+5V电源供电，MAX3096采用+3.3V电源供电。接收器传播延迟保证在预设值的±8ns范围内，确保不同生产批次的器件之间都能保持器件间匹配。互补使能输入可将器件置于1nA低功耗关断模式，此时接收器输出为高阻态。工作状态下，这些接收器具备故障安全特性，可保证输入开路时输出为逻辑高。它们还采用四分之一单位负载输入阻抗，允许总线上连接最多128个接收器。MAX3095/MAX3096是工业标准'26LS32的引脚兼容低功耗升级产品，提供节省空间的QSOP封装。

商品特性

ESD保护: ±15kV — IEC 1000-4-2 气隙放电 ±8kV — IEC 1000-4-2 接触放电 ±15kV — 人体模型
保证所有器件间传播延迟容差: ±8ns (MAX3095) ±10ns (MAX3096)
单+3V供电 (MAX3096)
单+5V供电 (MAX3095)
16引脚QSOP封装 (适配8引脚SO占位面积)
10Mbps数据速率
允许总线上最多连接128个接收器
1nA低功耗关断模式
2.4mA工作电源电流
'26LS32的引脚兼容升级产品

应用领域

电信设备
坚固型RS-422/RS-485/RS-423总线接收器
ESD敏感应用接收器
电平转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	接收器
	驱动器数	0
	接收器数	4
	工作电压	4.75V~5.25V
	数据速率	10Mbps

	属性	参数值
	节点数	128
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	3.5mA
	功能特性	使能关断；低功耗模式
