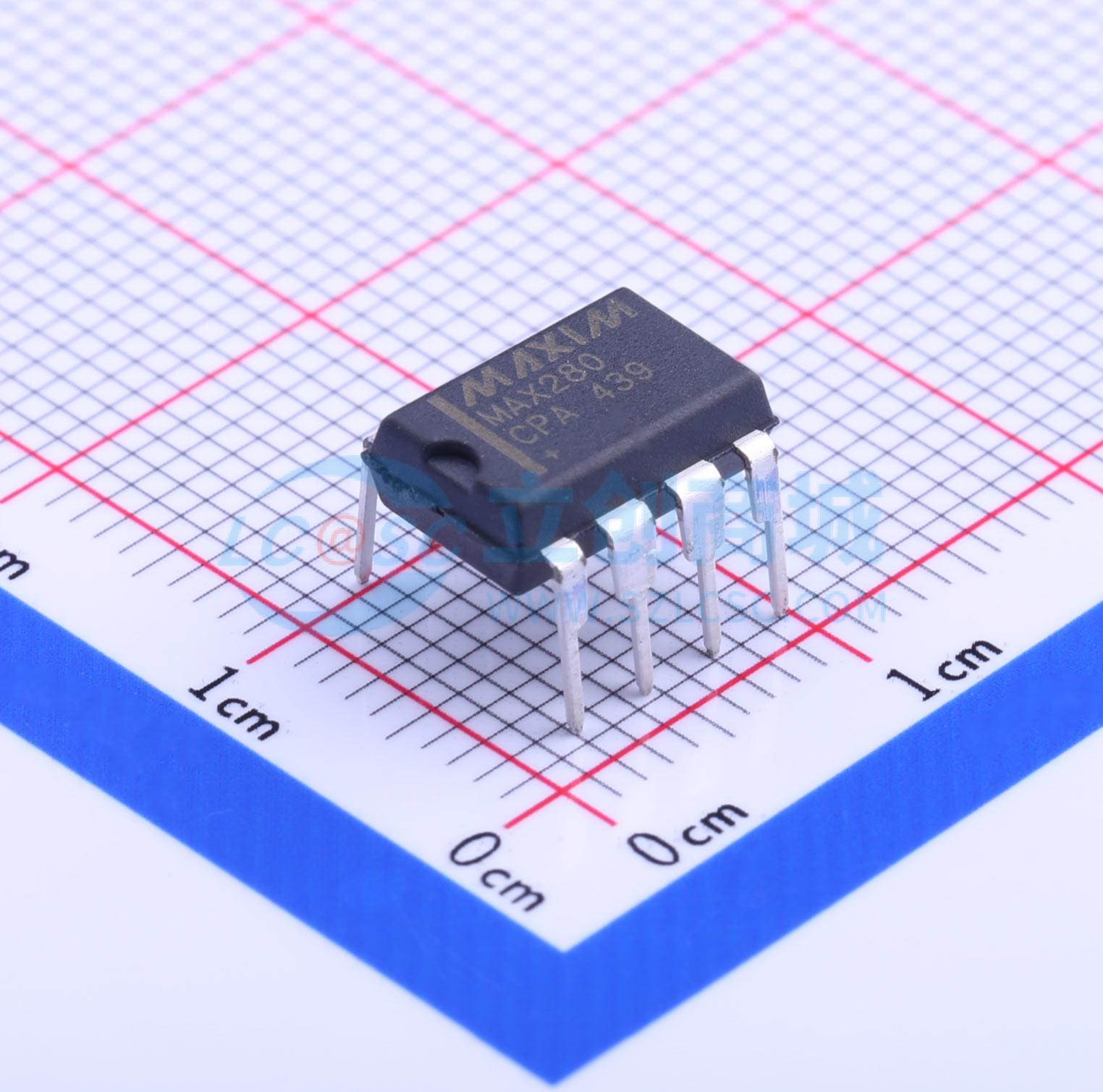

温馨提醒：图片仅供参考，商品以实物为准
MAX280CPA+
五阶、零误差、巴特沃兹、开关电容低通滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- MAX280CPA+
- 商品编号
- C143401
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关电容滤波器 | |
| 滤波器类型 | 低通滤波器；巴特沃斯滤波器 |
| 属性 | 参数值 | |
|---|---|---|
| 滤波器阶数 | 5 | |
| 滤波器数 | 1 |
商品概述
MAX280/MXL1062是零直流误差的五阶全极点仪器用低通滤波器。该滤波器使用外部电阻电容将集成电路与直流信号路径隔离，因此可提供出色的直流精度。外部电阻电容与片上四阶开关电容滤波器共同构成五阶低通滤波器，两片MAX280/MXL1062可级联构成十阶低通滤波器。滤波器截止频率由可外部驱动的内部时钟设定，时钟与截止频率的比值为100:1，可轻松去除时钟纹波。MAX280是MXL1062的增强版本，增强内容包括内部时钟振荡器频率和缓冲放大器失调电压的更严格规格。
商品特性
- 无直流误差低通滤波器
- 通带噪声低
- 截止频率范围DC至20kHz
- 五阶全极点滤波器
- 支持内部或外部时钟
- 可级联实现更高阶滚降
- 提供缓冲输出
- 提供8引脚DIP或16引脚SOIC封装
应用领域
- 抗混叠滤波器
- 数据记录器
- 数字电压表
- 称重秤
- 应变计
