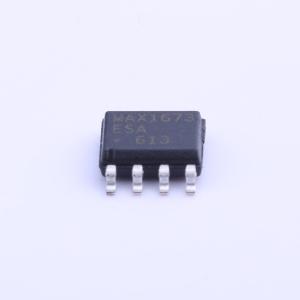

MAX1673ESA+

MAX1673是新一代高输出电流、稳压型电荷泵DC-DC反相器，可提供高达125mA的电流。它专为紧凑应用而设计，一个完整的稳压电路仅需三个小电容和两个电阻。MAX1673采用按需（On-Demand™）稳压电路，提供针对最低输出噪声或最低电源电流优化的输出稳压模式。此外，MAX1673还具备关断控制功能。

• MAX1673电荷泵反相器提供了一种低成本、紧凑的方式，可从正输入产生稳压负输出，输出电流高达125mA。
• 仅需三个小电容，且只需两个电阻即可设置其输出电压。
• 输入范围为2V至5.5V。
• 在跳周期（Skip）稳压模式下，稳压输出可设置为0V至 -VIN；在线性（LIN）稳压模式下，可设置为 -1.5V至 -VIN。
• 在跳周期模式下，MAX1673通过根据负载电流改变其开关频率来实现稳压。这种按需（On-Demand™）开关方式使MAX1673具有两大优势：可使用非常小的电容和极低的静态电源电流。在重载时，它以高达350kHz的频率开关，将能量从输入传输到输出。在轻载时，开关速度变慢，仅消耗35μA的静态电源电流。
• 在线性模式下，MAX1673在所有负载下均以恒定的350kHz频率开关，并通过控制电流路径电阻来实现稳压。这提供了恒定频率的纹波，便于在低噪声应用中进行滤波。
• 该器件还具有1μA逻辑控制的关断模式，采用标准8引脚SO封装。

• 硬盘驱动器
• 测量仪器
• 摄像机
• 调制解调器
• 模拟信号处理
• 数码相机应用
