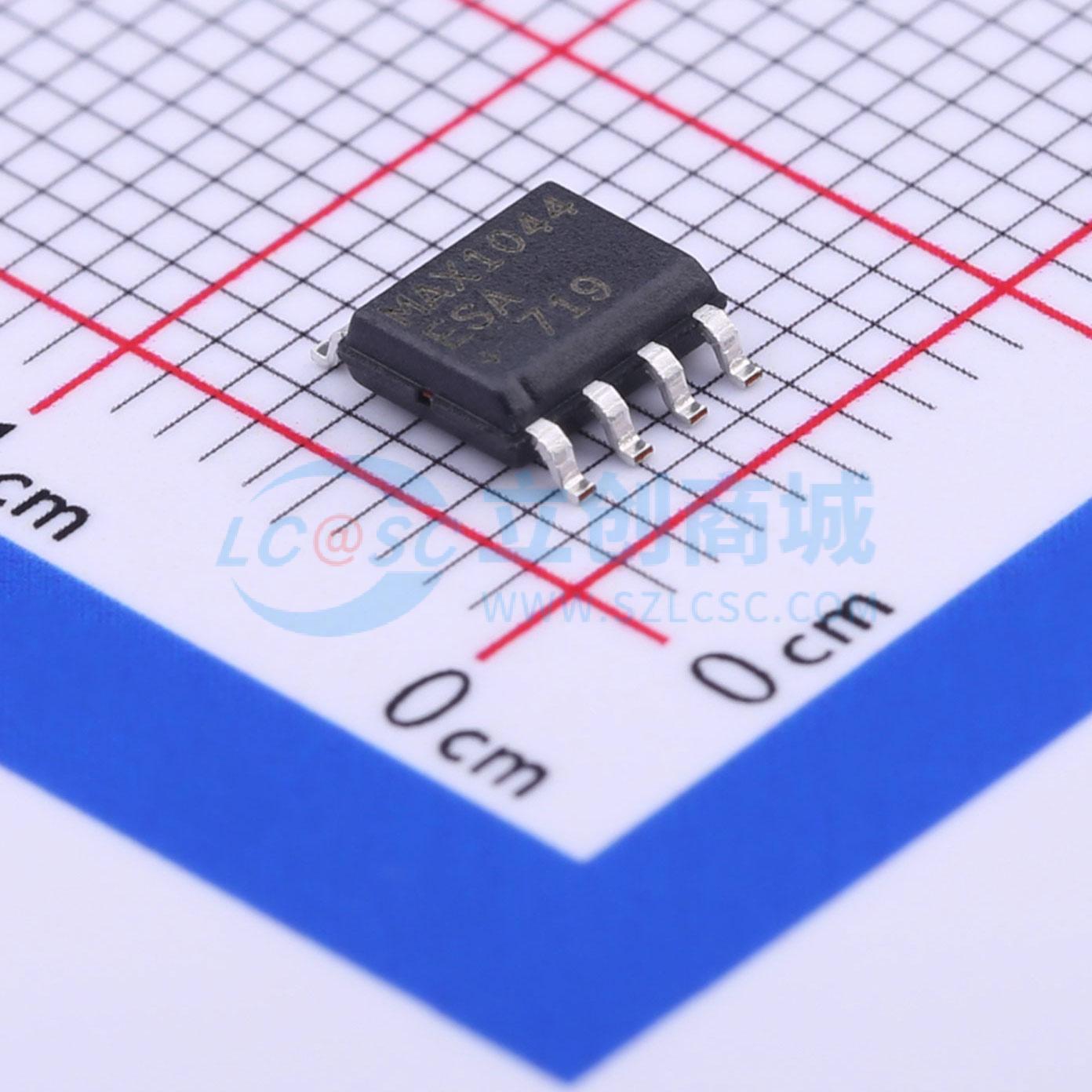

温馨提醒：图片仅供参考，商品以实物为准

MAX1044ESA+T

MAX1044ESA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 开关电容电压转换器、20mA电荷泵，采用工业标准引脚排列
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1044ESA+T
商品编号: C140450
商品封装: SO-8
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

MAX1044和ICL7660是单片CMOS开关电容电压转换器，可对正输入电压进行反相、加倍、分频或倍压处理。它们与行业标准的ICL7660和LTC1044引脚兼容。在全温度范围内，无需外部二极管，工作电压范围为1.5V至10V。输出压降为0.5V时，可提供10mA电流。MAX1044具有一个BOOST引脚，可将振荡器频率提高到音频频段以上，并降低对外部电容尺寸的要求。 MAX1044/ICL7660兼具低静态电流和高效率的特点。片上集成了振荡器控制电路和四个功率MOSFET开关。应用场景包括从+5V逻辑电源生成-5V电源，为模拟电路供电。对于需要更大功率的应用，MAX660可提供高达100mA的电流，压降小于0.65V。

商品特性

微型μMAX封装
1.5V至10.0V工作电源电压范围
典型功率转换效率达98%
可对输入电压进行反相、加倍、分频或倍压处理
BOOST引脚可提高开关频率（MAX1044）
空载电源电流：5V时最大为200μA
高压工作无需外部二极管

应用领域

从+5V逻辑电源生成-5V电源
个人通信设备
便携式电话
运算放大器电源
EIA/TIA - 232E和EIA/TIA - 562电源
数据采集系统
手持式仪器
面板仪表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.5V~10V
	静态电流(Iq)	200uA
	输出电阻	100Ω

	属性	参数值
	能量效率	98%
	工作温度	-40℃~+85℃
	功能类型	反相
