温馨提醒：图片仅供参考，商品以实物为准

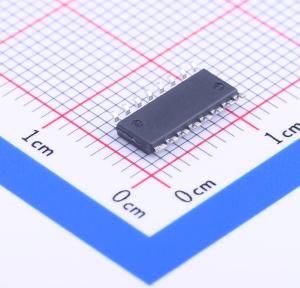

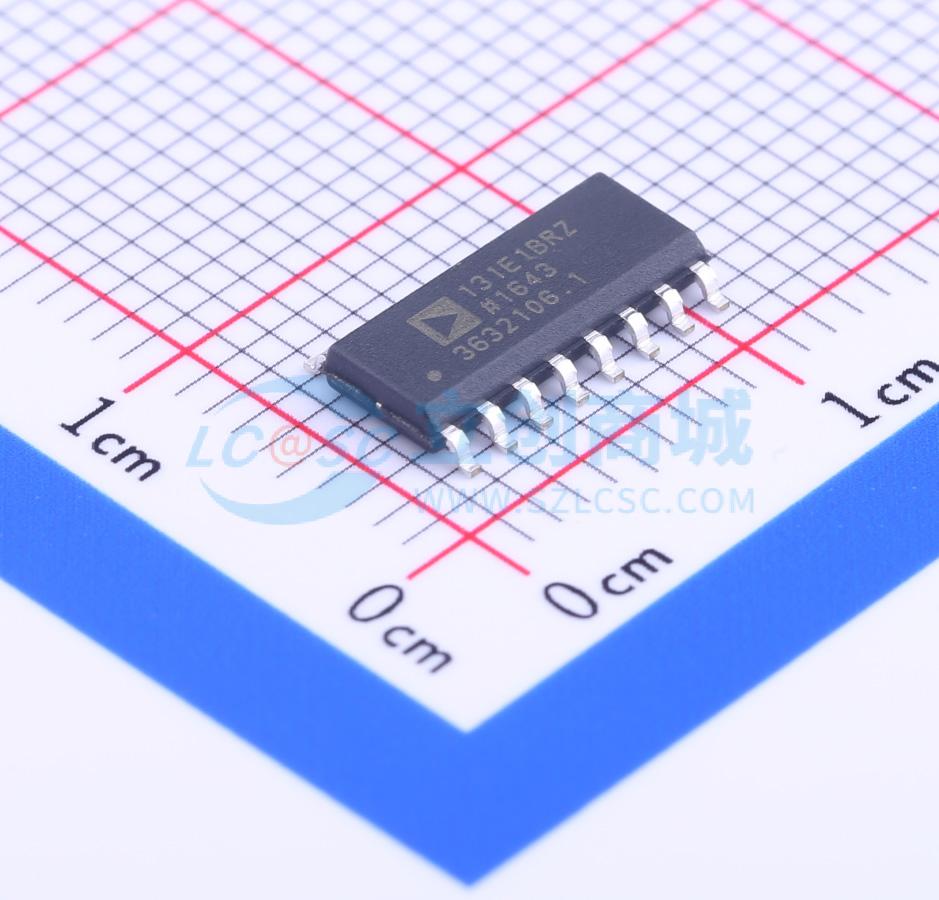

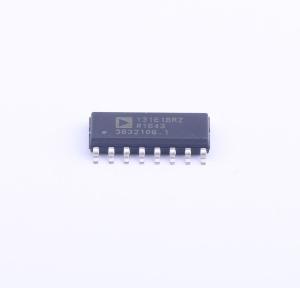

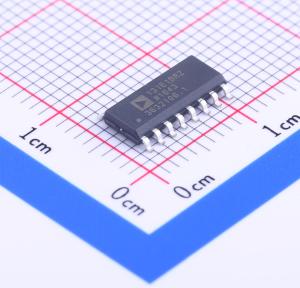

ADUM131E1BRZ

带输出使能和1个反向通道的鲁棒、三通道隔离器

品牌名称: ADI(亚德诺)
商品型号: ADUM131E1BRZ
商品编号: C140436
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.836克(g)

商品参数

商品概述

ADuM130D/ADuM130E/ADuM131D/ADuM131E1是基于iCoupler技术的三通道数字隔离器。这些隔离组件结合了高速互补金属氧化物半导体（CMOS）和单片空心变压器技术，具有优于光耦合器器件和其他集成耦合器等替代产品的出色性能特性。在5V工作电压下，最大传播延迟为13ns，脉冲宽度失真小于3ns。通道匹配紧密，最大为3.0ns。 ADuM130D/ADuM130E/ADuM131D/ADuM131E的数据通道相互独立，有多种配置可供选择，耐受电压额定值为3.0kV rms或3.75kV rms。器件两侧的电源电压范围为1.8V至5V，既与低电压系统兼容，又能实现隔离屏障两侧的电压转换功能。与其他光耦合器替代产品不同，即使输入逻辑无转换，也能确保直流正确性。提供两种不同的故障安全选项，当未施加输入电源或输入被禁用时，输出将转换到预定状态。ADuM130E1/ADuM131E1与ADuM1300/ADuM1301引脚兼容。

商品特性

高共模瞬态抗扰度：100kV/μs
对辐射和传导噪声具有高鲁棒性
低传播延迟：5V工作时最大13ns，1.8V工作时最大15ns
最大保证数据速率150Mbps
安全和法规认证（待批准）：符合UL 1577标准，1分钟3000V rms/3750V rms的UL认证；CSA组件验收通知5A；符合DIN V VDE V 0884-10（VDE V 0884-10）:2006-12的VDE合格证书；符合GB4943.1-2011的CQC认证
向后兼容性：ADuM130E1/ADuM131E1与ADuM1300/ADuM1301引脚兼容
低动态功耗
1.8V至5V电平转换
高温工作：125℃
故障安全高或低选项
16引脚、符合RoHS标准的SOIC封装

应用领域

通用多通道隔离
串行外设接口（SPI）/数据转换器隔离
工业现场总线隔离

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(48个/管，最小起订量 1008 个)

个

起订量：1008 个48个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	1
	最大数据速率	-

	属性	参数值
	默认输出	高电平；低电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
