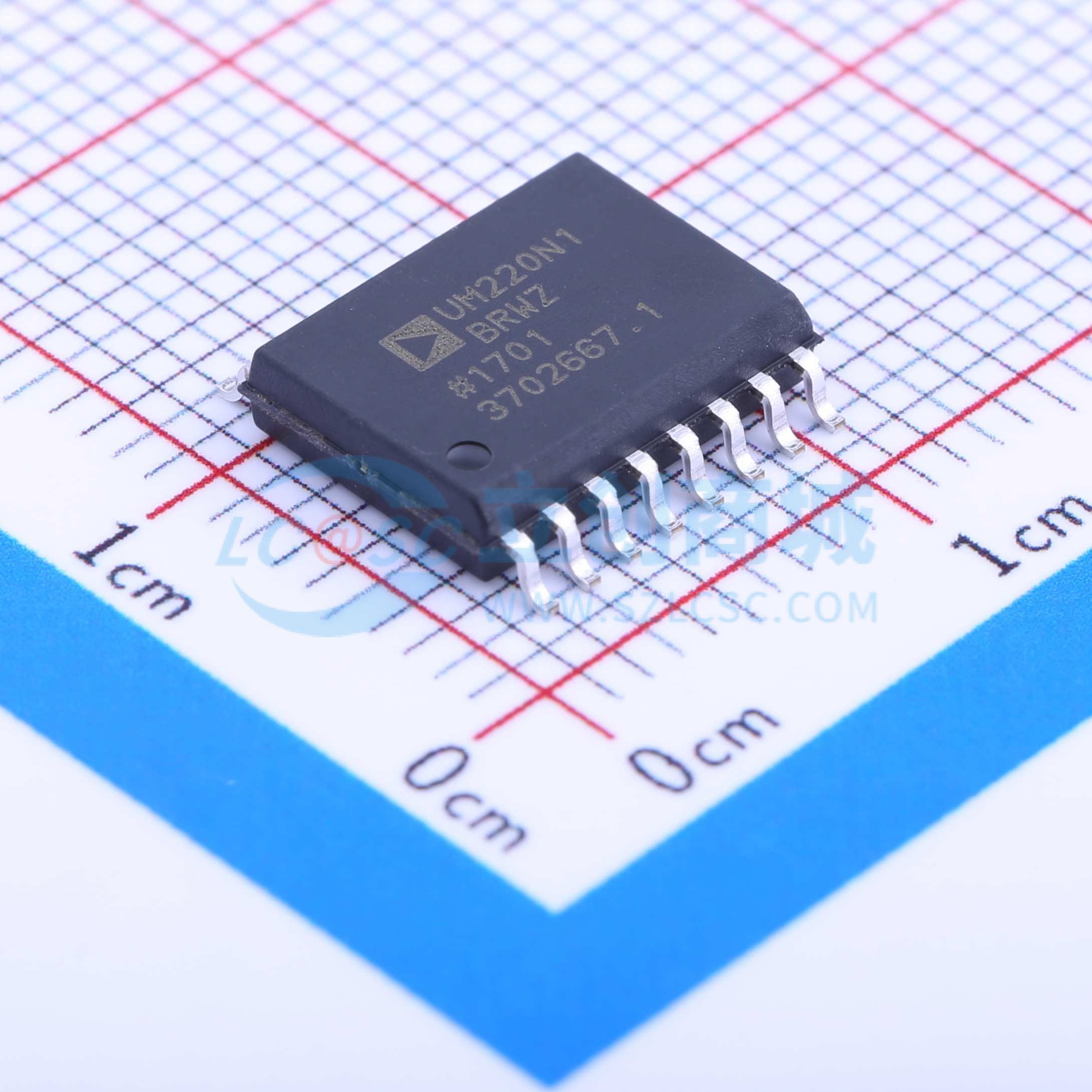

ADUM220N1BRWZ-RL

ADuM220N/ADuM221N/ADuM225N/ADuM226N是基于iCoupler技术的双通道数字隔离器。这些隔离组件结合了高速互补金属氧化物半导体（CMOS）和单片空心变压器技术，具有优于光耦合器器件和其他集成耦合器等替代产品的出色性能特点。在5 V工作电压下，最大传播延迟为13 ns，脉冲宽度失真（PWD）小于3 ns。通道匹配度高，最大为3.0 ns。 ADuM220N/ADuM221N/ADuM225N/ADuM226N的数据通道相互独立，有多种配置可供选择，额定耐受电压为5.0 kV rms。该器件两侧的电源电压范围为1.8 V至5 V，既与低电压系统兼容，又能实现隔离屏障两侧的电压转换功能。与其他光耦合器替代产品不同，即使输入逻辑无转换，也能确保直流正确性。提供两种不同的故障安全选项，当未施加输入电源或输入被禁用时，输出将转换到预定状态。ADuM220N0与ADuM2210 RW - 16封装引脚兼容。ADuM220N1与ADuM2200 RW - 16封装引脚兼容。ADuM221N0与ADuM2211 RW - 16封装引脚兼容。ADuM221N1与ADuM2201 RW - 16封装引脚兼容。

• 高共模瞬态抗扰度：100 kV/μs
• 对辐射和传导噪声的高鲁棒性
• 低传播延迟：5 V工作时最大13 ns，1.8 V工作时最大15 ns
• 最高数据速率150 Mbps
• 安全和法规认证（待批准）：UL认证：根据UL 1577标准，1分钟内5000 V rms；CSA组件验收通知5A；VDE合格证书DIN V VDE V 0884 - 10（VDE V 0884 - 10）：2006 - 12，≤849 V峰值，10,000 V峰值浪涌/脉冲电压额定值；根据GB4943.1 - 2011的CQC认证
• 低动态功耗
• 1.8 V至5 V电平转换
• 高温工作：最高125℃
• 故障安全高或低选项
• 8引脚/16引脚、符合RoHS标准的SOIC封装
• 适用于汽车应用

• 通用多通道隔离
• 工业现场总线隔离
• 汽车系统
