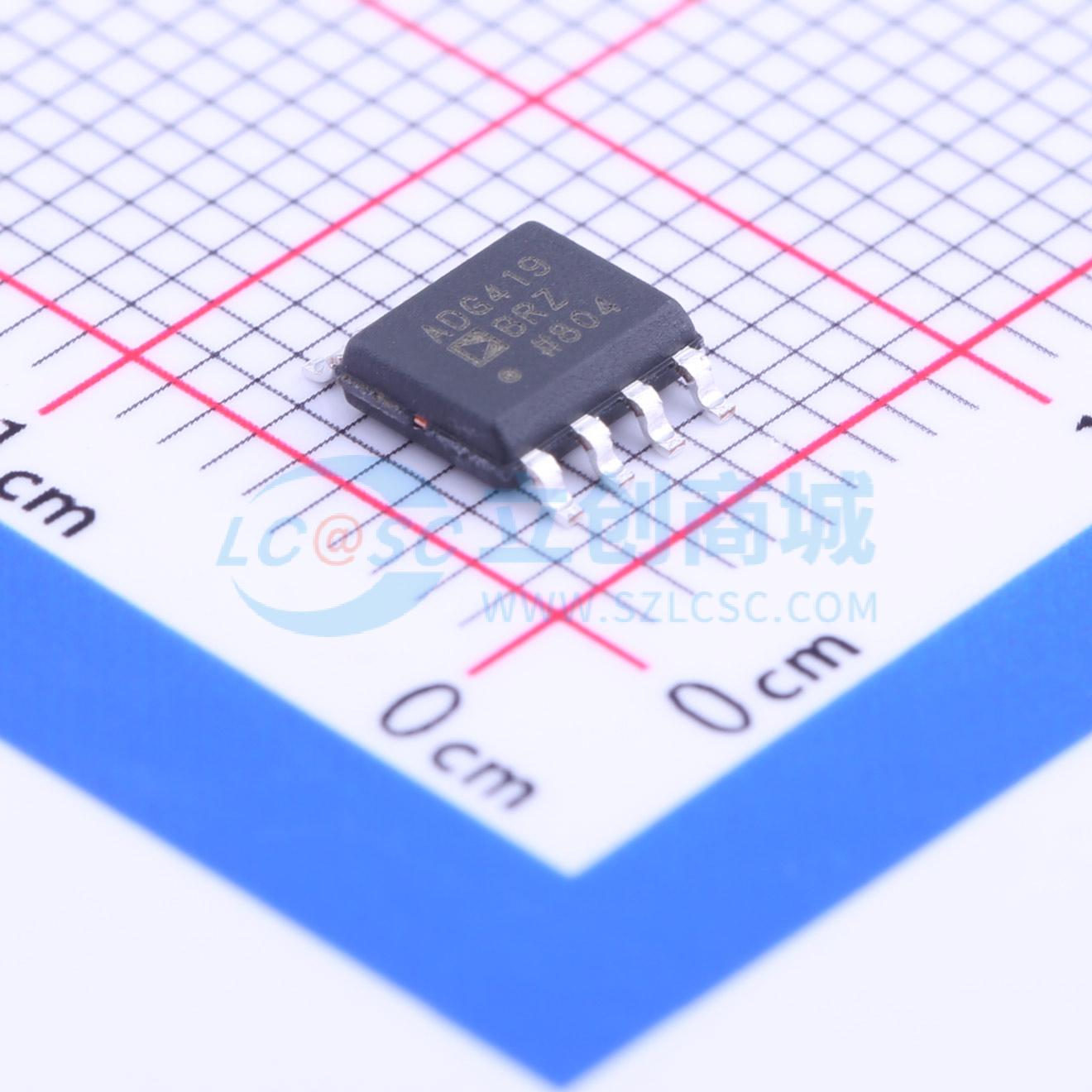

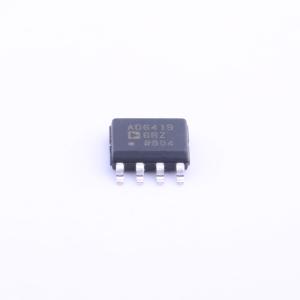

ADG419BRZ-REEL

ADG419 精密LC'MOS模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADG419是一款单片CMOS SPDT开关，具有低导通电阻、低功耗和高开关速度。适用于精密测试设备、电池供电系统等。
品牌名称: ADI(亚德诺)
商品型号: ADG419BRZ-REEL
商品编号: C140427
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

ADG419是一款单片CMOS单刀双掷（SPDT）开关。该开关采用增强型LC²MOS工艺设计，不仅功耗低，而且具备高开关速度、低导通电阻和低泄漏电流的特点。 ADG419的导通电阻曲线在整个模拟输入范围内非常平坦，可确保出色的线性度和低失真。该器件还具有高开关速度和高信号带宽。CMOS结构确保了超低功耗，使其非常适合便携式和电池供电的仪器。 ADG419的每个开关在导通时双向导通性能相同，其输入信号范围可扩展至电源电压。在关断状态下，高达电源电压的信号电平会被阻断。ADG419具有先断后通的开关动作。

商品特性

电源最大额定值±44 V，νₛₛ至vₒₒ模拟信号范围
低导通电阻：<35 Ω
超低功耗：<35 μW
快速过渡时间：最大160 ns
先断后通的开关动作
可直接替代DG419

应用领域

精密测试设备
精密仪器仪表
电池供电系统
采样保持系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交30单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	10.8V~13.2V；-16.5V~-13.5V；13.5V~16.5V
	导通时间(ton)	250ns

	属性	参数值
	导通电阻(Ron)	25Ω
	关闭时间(toff)	-
	工作温度	-40℃~+125℃
	导通电容(Con)	55pF
