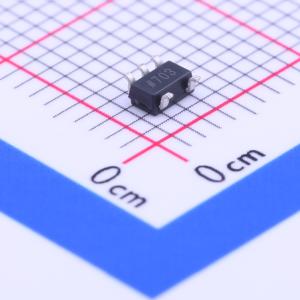

温馨提醒：图片仅供参考，商品以实物为准

ADG702BRJZ-REEL7

低电压CMOS单刀单掷开关

描述: 1.8V至5.5V单电源操作，典型导通电阻2Ω，低导通电阻平坦度，带宽大于200MHz，轨到轨工作，快速切换时间。
品牌名称: ADI(亚德诺)
商品型号: ADG702BRJZ-REEL7
商品编号: C141921
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

ADG701/ADG702是单片CMOS单刀单掷（SPST）开关。这些开关采用先进的亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流的特点。此外，还可实现大于200 MHz的-3 dB带宽。 ADG701/ADG702可采用1.8 V至5.5 V单电源供电，非常适合用于电池供电的仪器以及新一代数模转换器（DAC）和模数转换器（ADC）。

商品特性

1.8 V至5.5 V单电源供电
导通电阻典型值为2 Ω
导通电阻平坦度低
-3 dB带宽 > 200 MHz
轨到轨操作
快速开关时间：导通时间tON为18 ns，关断时间tOFF为12 ns
典型功耗 <0.01 μW
与TTL/CMOS兼容

应用领域

电池供电系统
通信系统
采样保持系统
音频信号路由
视频切换
替代机械舌簧继电器

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	1
	工作电压	1.8V~5.5V
	导通时间(ton)	18ns

	属性	参数值
	导通电阻(Ron)	2Ω
	关闭时间(toff)	12ns
	工作温度	-40℃~+85℃
	导通电容(Con)	38pF
	带宽	200MHz
