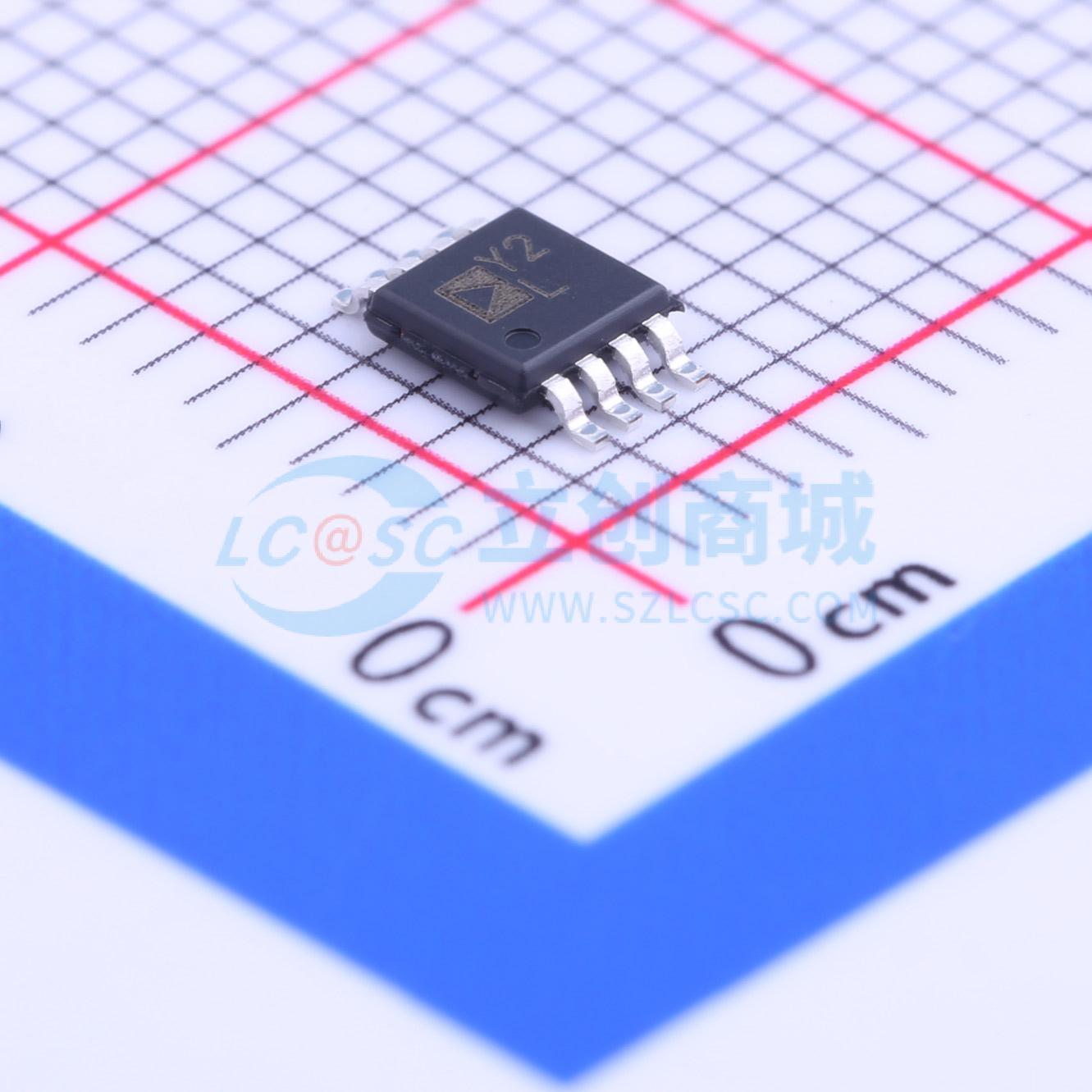

AD8217BRMZ-R7

高分辨率零漂移分流监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高分辨率、零漂移分流监控器
品牌名称: ADI(亚德诺)
商品型号: AD8217BRMZ-R7
商品编号: C141937
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

	属性	参数值
	差分电压	-1V~+1V
	最大电源宽度(Vdd-Vss)	80V
	单电源	4.5V~80V
	静态电流(Iq)	500uA
	输入失调电压温漂(Vos TC)	100nV/℃
	压摆率(SR)	1V/us
	共模抑制比(CMRR)	100dB
	噪声密度(eN)	110nV/√Hz@1kHz

商品概述

AD8217是一款高压、高分辨率分流放大器。设定增益为20V/V，在整个温度范围内的最大增益误差为 ±0.35%。缓冲输出电压可以直接与任何典型转换器连接。AD8217提供从4.5 V到80 V的出色共模抑制性能，并内置一个LDO，它直接从高压轨为器件供电。因此，只要输入共模范围为4.5 V至80 V，则无需其它电源。AD8217在分流电阻上执行单向电流测量，适合各种工业和电信应用，包括电机控制、电池管理和基站功率放大器偏置控制等。在 -40°C至 +125°C的整个温度范围内，AD8217都能提供突破性的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为 ±100 nV/°C。器件设计中还特别注意，无论是否存在共模电压，在0 mV至250 mV的整个输入差分电压范围内保持线性输出；输入失调电压典型值为 ±100 μV。 AD8217采用8引脚MSOP封装，额定温度范围为 -40°C至 +125°C。

商品特性

高共模电压范围
工作范围：4.5 V至80 V
耐压范围：0 V至85 V
缓冲输出电压
宽工作温度范围： -40°C至 +125°C
交流和直流性能
失调漂移： ±100 nV/°C（典型值）
失调： ±100 μV（典型值）
增益漂移： ±5 ppm/°C（典型值）
直流共模抑制比(CMRR)：100 dB（典型值）

应用领域

高端电流检测
48 V电信
电源管理
基站
单向电机控制
精密高压电流源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	4.5V~80V
	增益	20V/V
	带宽	500kHz
	输入偏置电流(Ib)	500uA
	输入失调电压(Vos)	100uV
	工作温度	-40℃~+125℃
