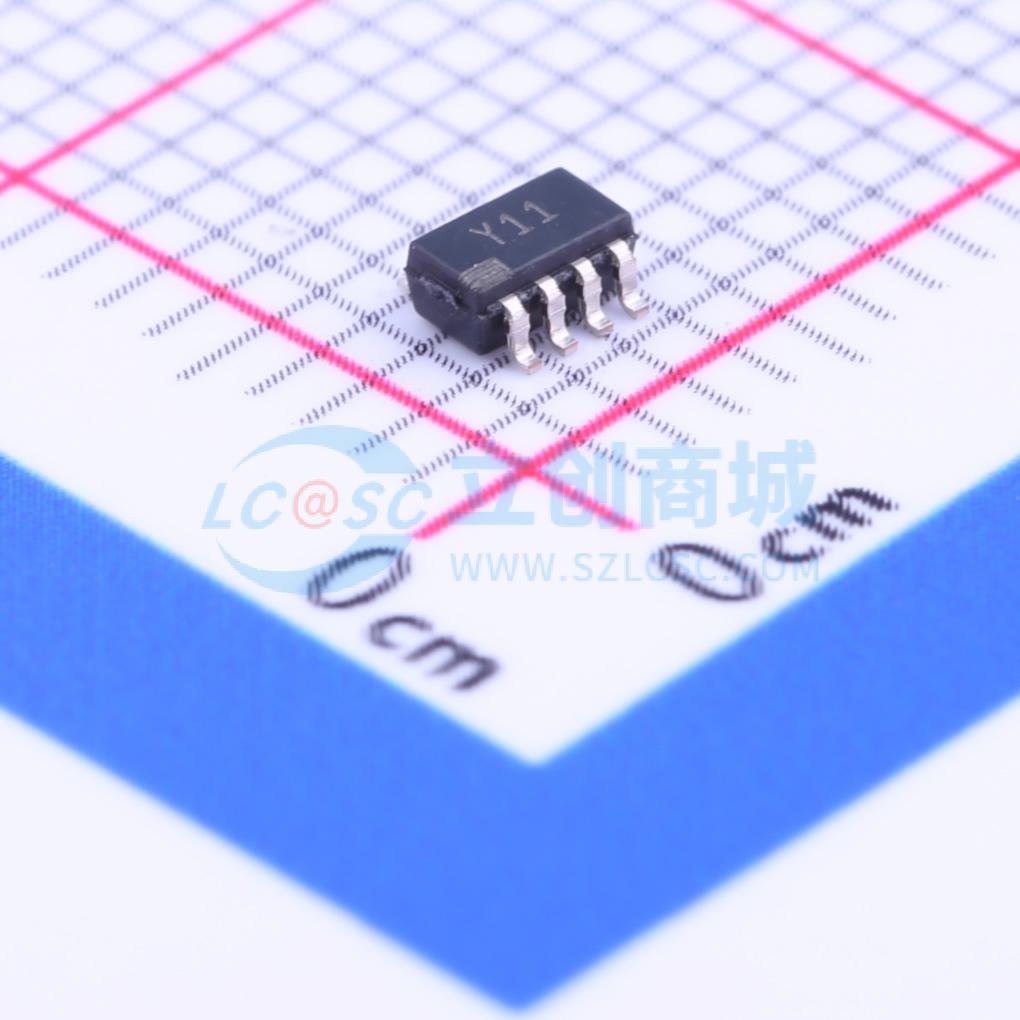

温馨提醒：图片仅供参考，商品以实物为准

AD8293G160ARJZ-R7

低噪声、固定增益精密仪表放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低成本、零漂移仪表放大器，内置滤波器，具有固定增益G=160
品牌名称: ADI(亚德诺)
商品型号: AD8293G160ARJZ-R7
商品编号: C141950
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.8克(g)

商品参数

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	140dB
	输入偏置电流(Ib)	400pA
	输入失调电压(Vos)	9uV
	增益带宽积(GBP)	-
	压摆率(SR)	-
	输出电流	35mA
	轨到轨	轨到轨输出
	输出类型	-

	属性	参数值
	静态电流(Iq)	1mA
	输入失调电压温漂(Vos TC)	20nV/℃
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	35nV/√Hz@1kHz
	输入失调电流(Ios)	4nA
	单电源	1.8V~5.5V
	电源纹波抑制比(PSRR)	120dB
	稳定时间	1.9ms

商品概述

AD8293G80/AD8293G160是小型、低成本、精密仪表放大器，具有低噪声和轨到轨输出特性。它们有两种固定增益型号可供选择：80和160。该放大器集成了增益设置电阻和滤波电阻，减少了辅助元件的数量。例如，实现一个二阶滤波器仅需两个外部电容。AD8293G80/AD8293G160还具有低失调电压、低失调漂移和低增益漂移，以及高共模抑制比。它们能够在1.8 V至5.5 V的电源电压下工作。 AD8293G80/AD8293G160的失调电压低至20 μV（AD8293G160B），失调电压漂移为0.3 μV/℃，电压噪声仅为0.7 μV峰峰值（0.01 Hz至10 Hz），非常适合不能容忍误差源的应用。精密仪器、位置和压力传感器、医疗仪器以及应变计放大器可受益于其低噪声、低输入偏置电流和高共模抑制比。小尺寸和低成本使其非常适合大批量应用。小封装和低功耗特性使得便携式系统能够实现最大通道密度和最小电路板尺寸。与传统仪表放大器不同，这些仪表放大器设计为易于使用，具有缓冲参考端，无需额外的运算放大器即可将参考电压设置为电源电压的中间值。 AD8293G80/AD8293G160的工作温度范围为工业级的 -40℃至 +85℃。AD8293G80/AD8293G160采用无卤、无铅的8引脚SOT - 23封装。

商品特性

小封装：8引脚SOT - 23
减少元件数量：集成增益电阻和滤波电阻
低失调电压：最大20 μV
低失调漂移：最大0.3 μV/℃
低增益漂移：最大25 ppm/℃
高共模抑制比：典型值140 dB
低噪声：0.01 Hz至10 Hz范围内为0.7 μV峰峰值
单电源供电：1.8 V至5.5 V
轨到轨输出
提供两种固定增益型号

应用领域

电流检测
应变计
激光二极管控制环路
便携式医疗仪器
热电偶放大器
