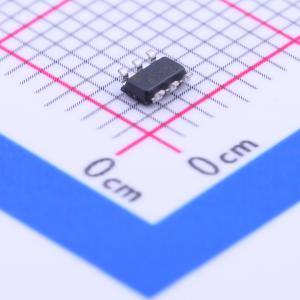

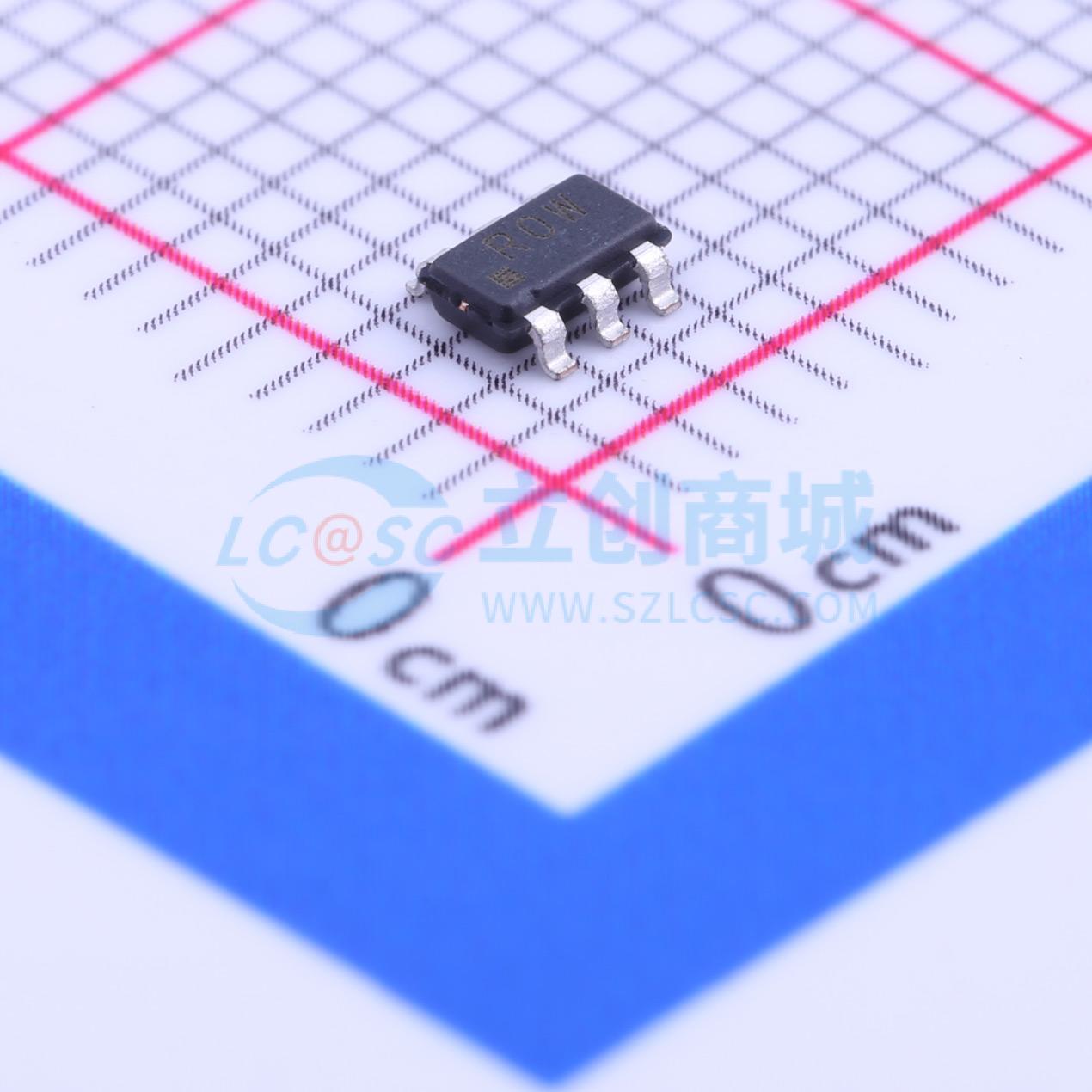

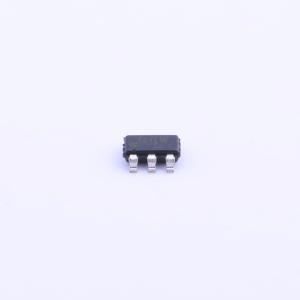

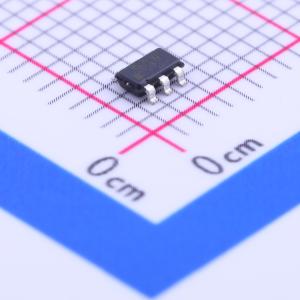

ADR130AUJZ-REEL7
2V~18V 串联 150uA 50ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 精密串联模式亚带隙基准电压源
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADR130AUJZ-REEL7
- 商品编号
- C141951
- 商品封装
- TSOT-6
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2V~18V | |
| 输出电压 | 500mV~1V | |
| 输出电流 | 4mA | |
| 精度 | ±0.7% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 50ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 150uA | |
| 噪声(0.1Hz-10Hz) | 3uVp-p | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
ADR130 是一系列小型、微功耗、低电压、高精度的电压基准源。该电压基准源采用小型 TSOT - 23 封装，初始精度达 0.35%，温度漂移为 25 ppm/°C，典型工作电流仅需 80 μA。ADR130 的设计采用了专利温度漂移曲率校正技术，可最大程度减少输出电压与温度特性之间的非线性。 ADR130 工作温度范围为 -40°C 至 +125°C，采用小型 TSOT 封装。
商品特性
- 初始精度：A级：±0.70%（最大值）；B级：±0.35%（最大值）
- 最大温度系数：A级：50 ppm/°C；B级：25 ppm/°C
- 负载电容：0.1 μF 至 1 μF
- 输出电流：+4 mA / -2 mA
- 低工作电流：80 μA（典型值）
- 输出噪声：输出为 1.0 V 时为 6 μVrms
- 输入范围：2.0 V 至 18 V
- 温度范围：-40°C 至 +125°C
- 小型无铅 TSOT 封装
应用领域
- 电池供电的仪器仪表
- 便携式医疗设备
- 通信基础设施设备
