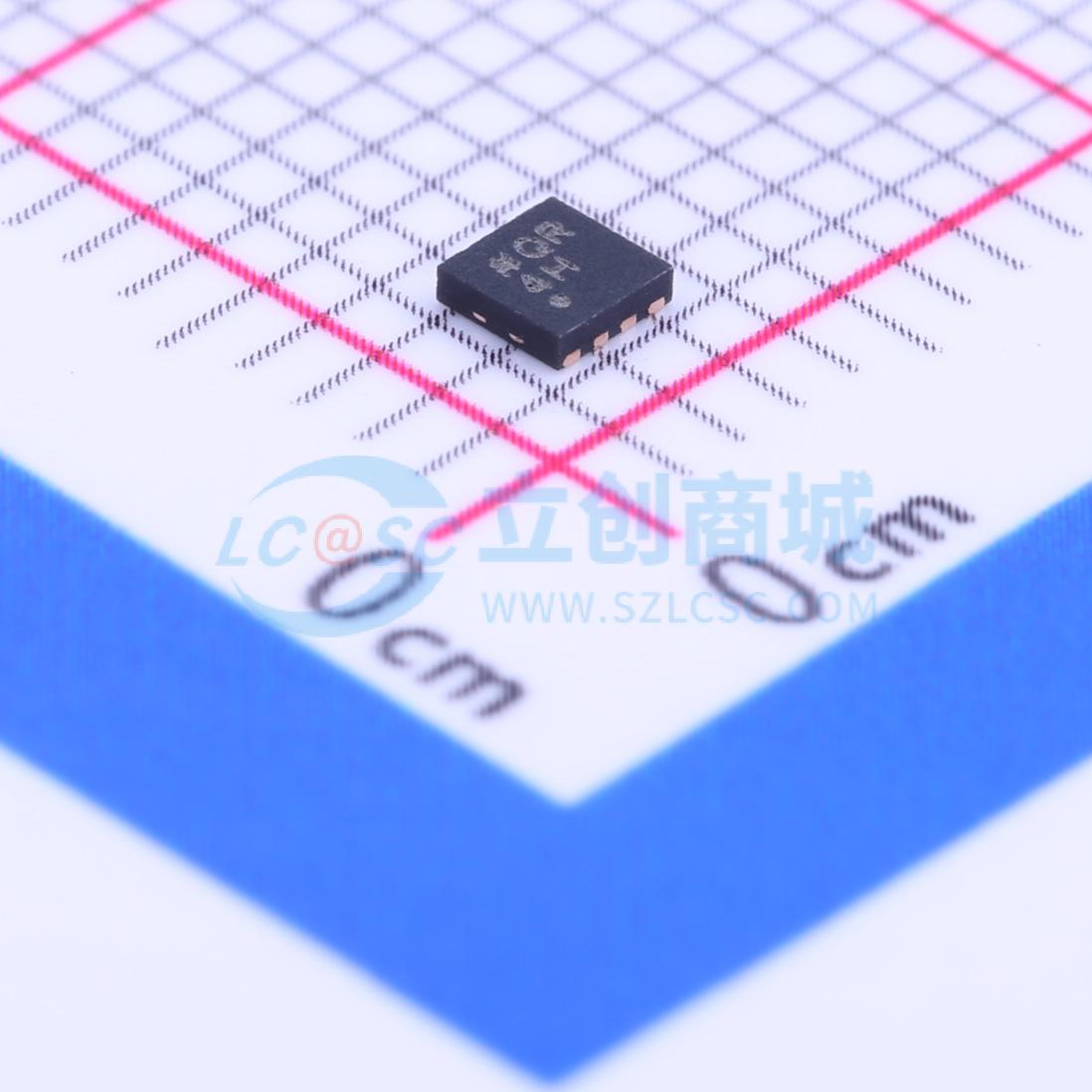

温馨提醒：图片仅供参考，商品以实物为准

AD5110BCPZ10-1-RL7

单通道、128位、I2C接口、±8%电阻容差、非易失性数字电位计

描述: 单通道、128/64/32位、I2C、±8%电阻容差、非易失性数字电位计
品牌名称: ADI(亚德诺)
商品型号: AD5110BCPZ10-1-RL7
商品编号: C141967
商品封装: LFCSP-8-EP(2x2)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

AD5110/AD5112/AD5114为128/64/32位调整应用提供一种非易失性解决方案，保证±8%的低电阻容差误差，A、B和W引脚忍受最高±6 mA的电流密度。低电阻容差、低标称温度系数和高带宽特性可以简化开环应用和容差匹配应用。新的低游标电阻特性将电阻阵列两个末端的游标电阻降低至45 Ω (典型值)。游标设置可以通过I²C兼容型数字接口控制，也可以利用该接口回读游标寄存器和EEPROM内容。电阻容差存储在EEPROM中，端到端容差精度为0.1%。AD5110/AD5112/AD5114采用2 mm×2 mm LFCSP封装，保证工作温度范围为 -40°C至 +125°C的扩展工业温度范围。

商品特性

标称电阻容差误差：±8% (最大值)
游标电流：±6 mA
可变电阻器模式下的温度系数：35 ppm/°C
低功耗：2.5 μA (最大值，2.7 V，125°C)
宽带宽：4 MHz (5 kΩ选项)
上电EEPROM刷新时间：<50 μs
725°C时典型数据保留期：50年
100万写周期
模拟电源电压：2.3 V至5.5 V
逻辑电源电压：1.8 V至5.5 V
宽工作温度范围： -40°C至 +125°C
2 mm×2 mm×0.55 mm、8引脚超薄LFCSP封装

应用领域

机械电位计的替代产品
便携式电子设备的电平调整
音量控制
低分辨率DAC
LCD面板亮度与对比度控制
可编程电压至电流转换
可编程滤波器、延迟、时间常数
反馈电阻的可编程电源
传感器校准

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(1000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字电位器
	阻值	10kΩ
	抽头数	128
	通道数	1
	精度	±8%
	工作电压	2.3V~5.5V

	属性	参数值
	接口类型	I2C
	温度系数	35ppm/℃
	工作温度	-40℃~+125℃
	存储类型	EEPROM
	带宽	4MHz
