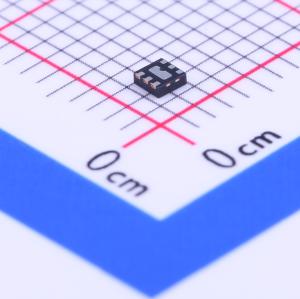

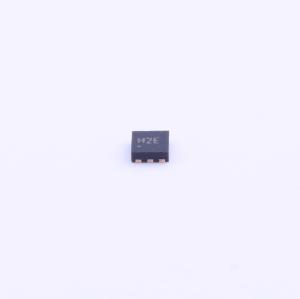

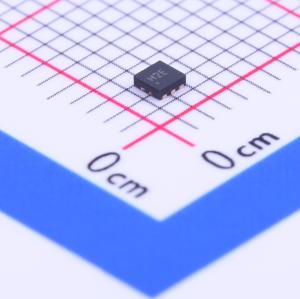

温馨提醒：图片仅供参考，商品以实物为准
ADA4800ACPZ-R7
低功耗、高速CCD缓冲放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADA4800是内置一个有源负载的电压缓冲器。该缓冲器是一个低功耗、高速、低噪声、高压摆率、快速建立、具有固定增益1的单芯片放大器，适合电荷耦合器件（CCD）应用。在CCD应用中，有源负载电流源可载入开源CCD传感器输出信号，缓冲器可驱动AFE负载。此外，还可以关闭有源电流负载；这时，ADA4800仅起到单位增益缓存器的作用。该缓冲器的静态功耗仅为20 mW。ADA4800为注重省电的应用提供了省电模式，可进一步降低总功耗。通过IDRV引脚，还可以在全程范围内调节ADA4800缓冲器的带宽。ADA4800的缓冲器采用一个推挽输出级结构，可在信号阶跃的上升、下降沿提供驱动电流和最大压摆能力。当静态电流为5 mA时，缓冲器可提供400 MHz、−3 dB带宽；此时，缓冲器既可用于机器视觉系统的CCD传感器，又可用于数码相机。ADA4800是驱动12位、14位高分辨率模拟前端（AFE）输入的理想之选。ADA4800的通用性允许它与不同生产厂商制造的众多CCD传感器实现无缝接口。ADA4800设计采用4 V至17 V的电源供电，提供1.6 mm×1.6 mm×0.55 mm、6引脚LFCSP封装，额定工作温度范围为 -40°C至 +85°C工业温度范围。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4800ACPZ-R7
- 商品编号
- C141954
- 商品封装
- HXSON-6(1.6x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 17V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 400MHz | |
| 输入失调电压(Vos) | 30mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 415V/us | |
| 输入偏置电流(Ib) | 52uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 1.5nV/√Hz@20MHz | |
| 共模抑制比(CMRR) | - | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.8mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4V~17V |
商品概述
ADA4800是内置一个有源负载的电压缓冲器。该缓冲器是一个低功耗、高速、低噪声、高压摆率、快速建立、具有固定增益1的单芯片放大器，适合电荷耦合器件（CCD）应用。在CCD应用中，有源负载电流源可载入开源CCD传感器输出信号，缓冲器可驱动AFE负载。此外，还可以关闭有源电流负载；这时，ADA4800仅起到单位增益缓存器的作用。该缓冲器的静态功耗仅为20 mW。ADA4800为注重省电的应用提供了省电模式，可进一步降低总功耗。通过IDRV引脚，还可以在全程范围内调节ADA4800缓冲器的带宽。 ADA4800的缓冲器采用一个推挽输出级结构，可在信号阶跃的上升、下降沿提供驱动电流和最大压摆能力。当静态电流为5 mA时，缓冲器可提供400 MHz、−3 dB带宽；此时，缓冲器既可用于机器视觉系统的CCD传感器，又可用于数码相机。 ADA4800是驱动12位、14位高分辨率模拟前端（AFE）输入的理想之选。 ADA4800的通用性允许它与不同生产厂商制造的众多CCD传感器实现无缝接口。 ADA4800设计采用4 V至17 V的电源供电，提供1.6 mm×1.6 mm×0.55 mm、6引脚LFCSP封装，额定工作温度范围为 -40°C至 +85°C工业温度范围。
商品特性
- 内置有源负载、增益为1的缓冲器
- 极低缓冲功耗，芯片功耗低至20 mW
- 具有省电特性，可通过GPO控制来降低有源负载电流
- 高缓冲速度，-3 dB带宽：400 MHz，压摆率：415 V/μs
- 7%快速建立时间，2 V步进：5 ns
- 可调缓存带宽
- 推挽输出级
- 可调有源负载电流
- 小型封装：1.6 mm×1.6 mm×0.55 mm
应用领域
- CCD图像传感器输出缓冲器
- 数码相机
- 摄像机
