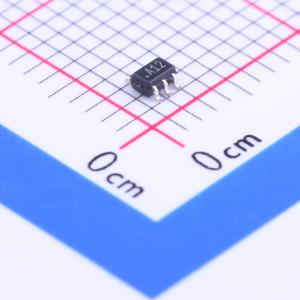

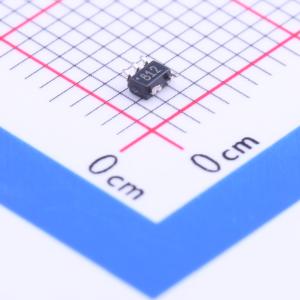

温馨提醒：图片仅供参考，商品以实物为准
AD8541AKSZ-REEL7
通用型CMOS单路轨到轨放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8541/AD8542/AD8544分别是单路、双路和四路轨到轨输入与输出、单电源放大器，具有极低的电源电流和1MHz带宽。所有器件均可以工作于2.7V和5V单电源供电条件下。这些器件可提供1MHz带宽，而每个放大器的消耗电流仅45μA。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8541AKSZ-REEL7
- 商品编号
- C143907
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 750V/ms | |
| 输入偏置电流(Ib) | 4pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1nA | |
| 噪声密度(eN) | 42nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 45dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 45uA | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V |
商品概述
AD8541/AD8542/AD8544分别是单路、双路和四路轨到轨输入与输出、单电源放大器，具有极低的电源电流和1MHz带宽。所有器件均可以工作于2.7V和5V单电源供电条件下。这些器件可提供1MHz带宽，而每个放大器的消耗电流仅45μA。 AD8541/AD8542/AD8544具有极低的输入偏置电流，因此可用于积分器、光电二极管放大器、压电传感器以及其它具有较高源阻抗的应用。每个放大器的电源电流仅为45μA，非常适合电池供电应用。 轨到轨输入与输出则便于设计人员在单电源系统中实现ASIC缓冲。AD8541/AD8542/AD8544经过优化设计，可以在较低电源电压时保持高增益，因而能够用于有源滤波器和增益级。 AD8541/AD8542/AD8544的额定温度范围为 -40°C至 +125°C，为扩展的工业温度范围。
商品特性
- 单电源供电：2.7V至5.5V
- 低电源电流：每个放大器45μA
- 宽带宽：1MHz
- 无倒相
- 低输入偏流：4pA
- 单位增益稳定
- 轨到轨输入和输出
应用领域
- ASIC输入或输出放大器
- 传感器接口
- 压电传感器放大器
- 医疗仪器
- 移动通信
- 音频输出
- 便携式系统
