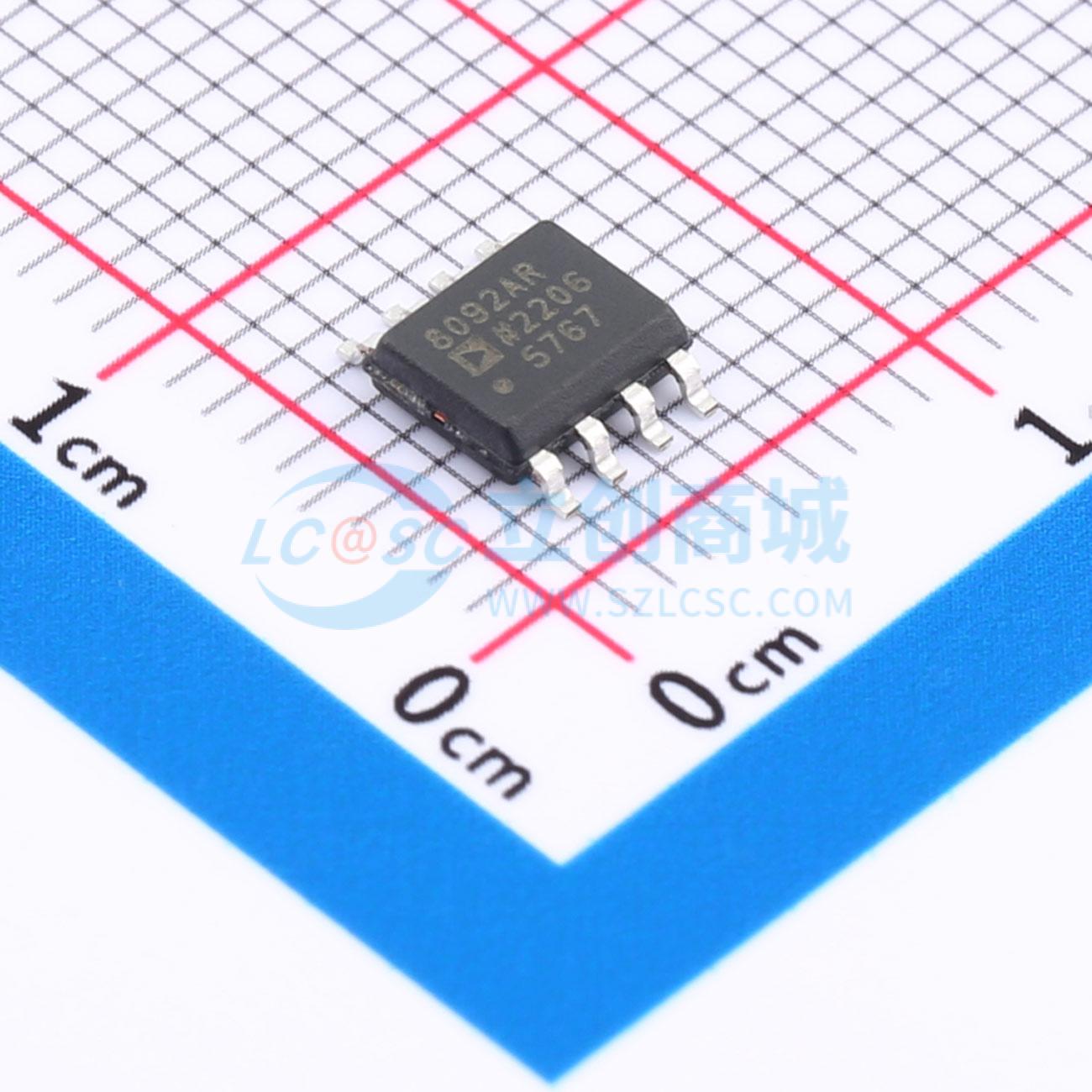

温馨提醒：图片仅供参考，商品以实物为准
AD8092ARZ
低成本、高速、轨到轨放大器(双路)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低成本、电压反馈、高速放大器，可在+3V、+5V或±5V电源下工作。具有真正的单电源能力，输入电压范围可延伸至负电源轨以下200mV和正电源轨1V以内。尽管成本低，但提供出色的整体性能和多功能性。输出电压摆幅可延伸至每个电源轨25mV以内，提供最大输出动态范围和出色的过驱动恢复能力。适用于视频电子设备，如相机、视频切换器或任何高速便携式设备。低失真和快速建立时间使其非常适合有源滤波器应用。提供低电源电流，可在单3V电源下工作，适用于对尺寸和功率要求严格的便携式和电池供电应用。宽带宽和快速压摆率使其适用于许多需要高达±6V双电源和+3V至+12V单电源的通用高速应用。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8092ARZ
- 商品编号
- C147946
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 110MHz | |
| 输入失调电压(Vos) | 1.7mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 145V/us | |
| 输入偏置电流(Ib) | 1.4uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 100nA | |
| 噪声密度(eN) | 16nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 88dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4.4mA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 12V | |
| 双电源(Vee~Vcc) | -6V~6V |
