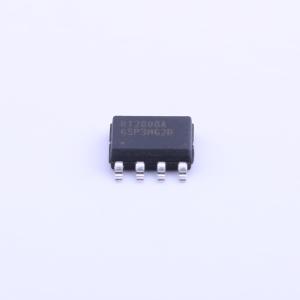

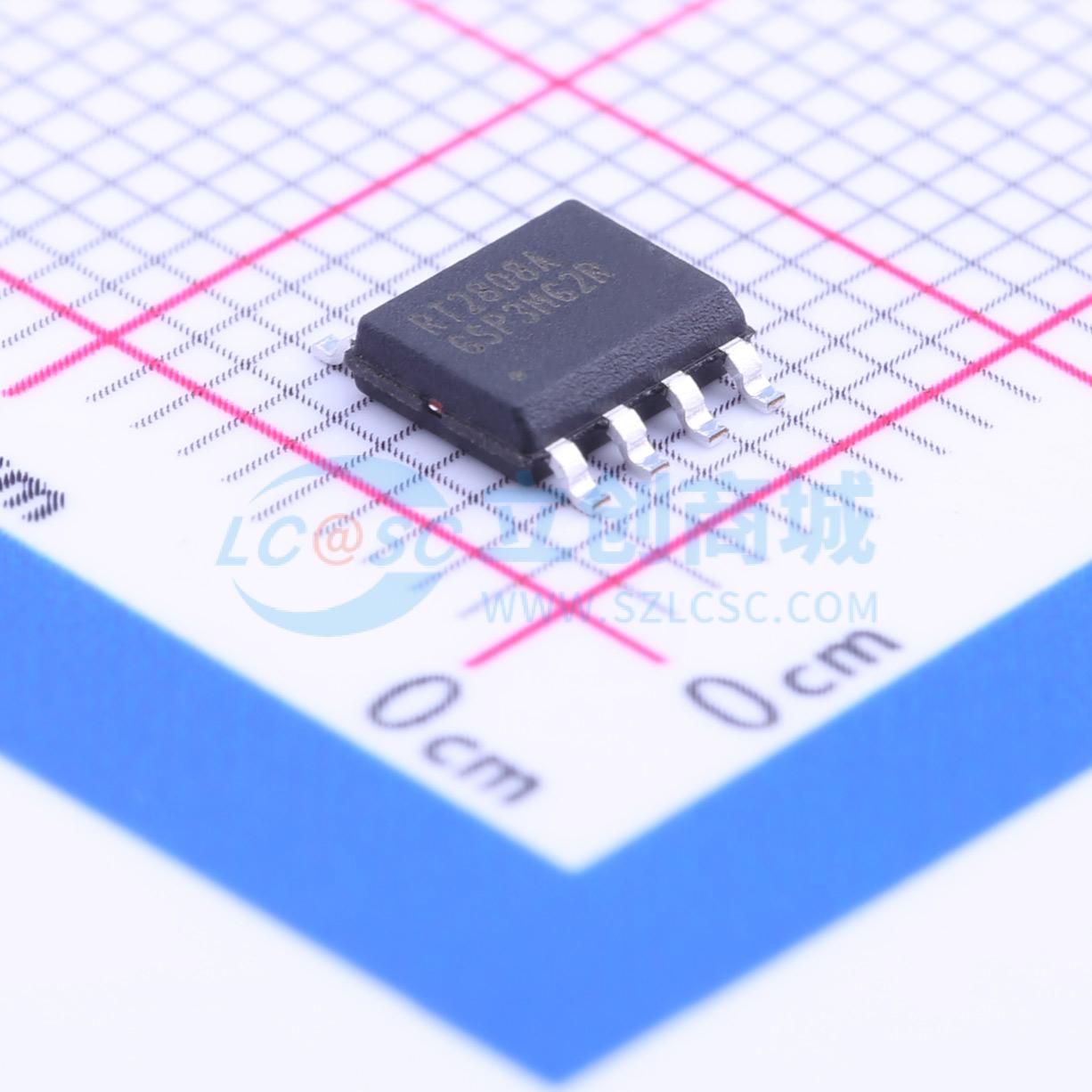

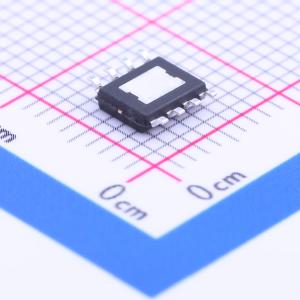

温馨提醒：图片仅供参考，商品以实物为准
RT2808AGSP
3A、36V、500kHz 电流模式异步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT2808A 是一款电流模式异步降压转换器,支持宽输入电压范围（5.5V 至 36V）和高达 3A 的输出电流。它具有可调输出电压（1.222V 至 26V）、高效率（最高可达 90%）、内部补偿、软启动功能和多种保护功能,如输入欠压锁定、逐周期限流、短路保护和过温保护。该器件采用 SOP-8（带外露焊盘）封装。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT2808AGSP
- 商品编号
- C147958
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.5V~36V | |
| 输出电压 | 1.222V~26V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT2808A是一款电流模式异步降压转换器，具有出色的负载和线路调节性能。它支持宽输入电压范围，从5.5V到36V，并支持高达3A的输出电流。电流模式操作提供了快速瞬态响应并简化了环路稳定。可调软启动减少了启动时对输入电源的压力。在关断模式下，调节器仅消耗25μA的供电电流。RT2808A所需的外部组件数量极少，提供了一种紧凑的解决方案。RT2808A提供的保护功能包括欠压锁定(UVLO)、逐周期电流限制、短路保护和热关断保护。RT2808A采用SOP-8（裸露焊盘）封装。
应用领域
- 分布式电源系统
- 电池充电器
- ADSL调制解调器
- 线性稳压器的预稳压器
