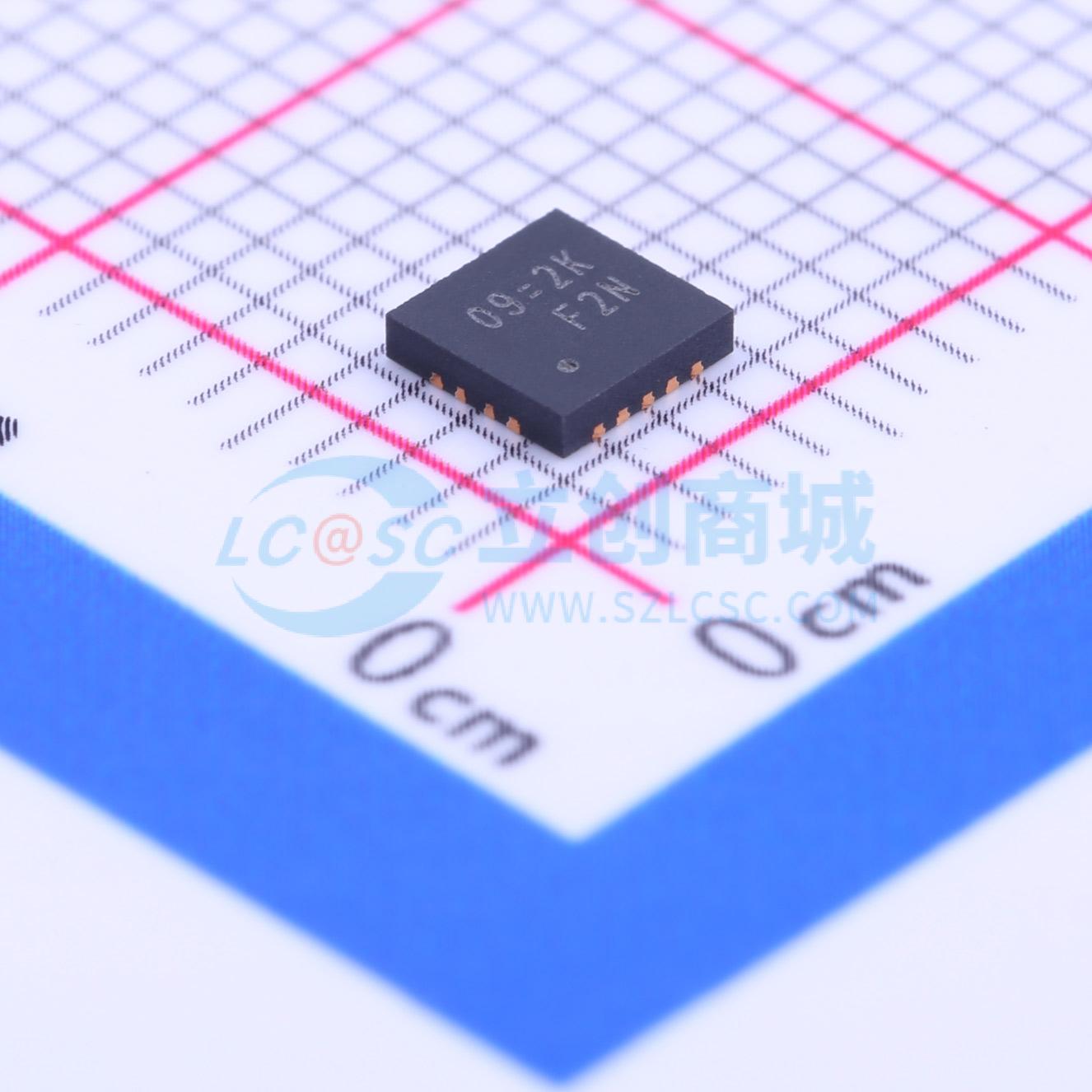

RT7298BHGQW

高效6A同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT7298B是一款高效、单片同步降压DC-DC转换器,能够从4.5V到18V的输入电压提供高达6A的输出电流。该芯片采用低导通电阻的MOSFET开关,支持外部频率同步,具有准确的电压参考和多种保护功能。
品牌名称: RICHTEK(立锜)
商品型号: RT7298BHGQW
商品编号: C147994
商品封装: VQFN-14-EP(3.5x3.5)
包装方式: 编带
商品毛重: 1.2克(g)

商品参数

商品概述

RT7298B是一款高效率的单片同步降压DC/DC转换器，可以从4.5V至18V的输入电源提供高达6A的输出电流。RT7298B采用带外部补偿的电流模式架构，允许在广泛的负载和输出电容范围内优化瞬态响应。逐周期电流限制提供了对短路输出的保护，软启动功能消除了启动过程中的输入电流浪涌。故障条件保护包括输出欠压保护、输出过压保护和过温保护。低电流关断模式提供输出断开，便于电池供电系统中的电源管理。

商品特性

低RDS(ON)功率MOSFET开关：26mΩ/19mΩ
输入电压范围：4.5V至18V
可调开关频率：200kHz至1.6MHz
电流模式控制
同步外部时钟：200kHz至1.6MHz
精确的电压参考：0.6V ±1%
预偏置输出的单调启动
可调软启动
电源良好指示器
可选打嗝模式和锁定模式欠压保护
过温保护和过压保护
输入欠压锁定
符合RoHS标准且无卤素

应用领域

高性能负载点调节
笔记本电脑
高密度和分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	-
	输出电流	6A
	开关频率	200kHz~1.6MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
