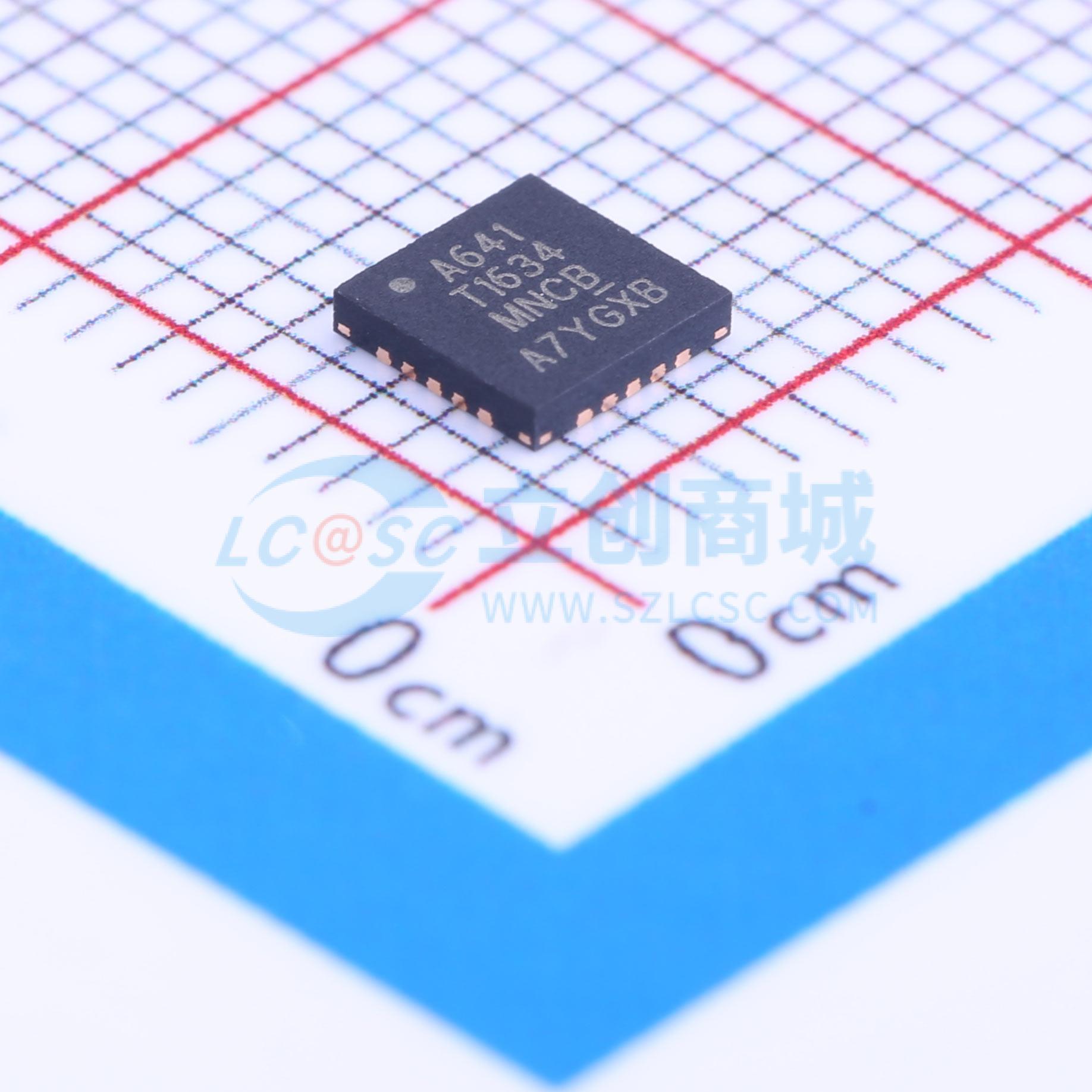

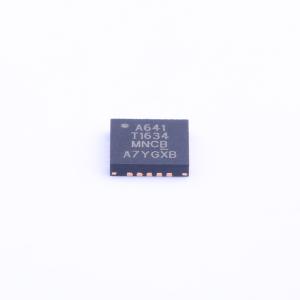

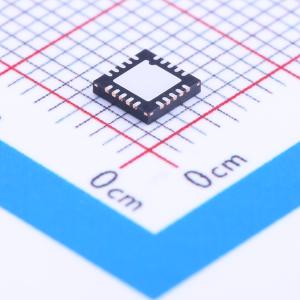

ATTINY1634-MN

ATtiny1634是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATtiny1634实现了接近每MHz 1 MIPS的吞吐量，使系统设计者能够优化功耗与处理速度之间的平衡。

AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行一条指令时访问两个独立的寄存器。由此产生的架构紧凑且代码效率高，其吞吐量比传统的CISC微控制器快十倍。

ATtiny1634提供了以下特性：

• 16K字节的在系统可编程Flash
• 1K字节的SRAM数据存储器
• 256字节的EEPROM数据存储器
• 18条通用I/O线
• 32个通用工作寄存器
• 一个带有两个PWM通道的8位定时器/计数器
• 一个带有两个PWM通道的16位定时器/计数器
• 内部和外部中断
• 一个具有5个内部通道和12个外部通道的10位ADC
• 一个带内部振荡器的超低功耗、可编程看门狗定时器
• 两个带有起始帧检测功能的可编程USART
• 一个从机双线接口（TWI）
• 一个带有起始条件检测器的通用串行接口（USI）
• 一个校准过的8MHz振荡器
• 一个校准过的32kHz超低功耗振荡器
• 四种软件可选的节能模式

该设备包括以下几种节能模式：

• 空闲模式：停止CPU运行，同时允许定时器/计数器、ADC、模拟比较器、SPI、TWI和中断系统继续运行
• ADC降噪模式：通过停止CPU及除ADC外的所有I/O模块来减少ADC转换期间的开关噪声
• 掉电模式：寄存器保持其内容，所有芯片功能被禁用，直到下一次中断或硬件复位
• 待机模式：振荡器运行而设备其余部分处于休眠状态，允许快速启动并结合低功耗

该设备采用Atmel的高密度非易失性存储技术制造。Flash程序存储器可以通过串行接口、传统非易失性存储器编程器或运行于AVR核心上的片上引导代码进行在系统重编程。

ATtiny1634 AVR得到了一套完整的程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器以及评估套件。

• 高性能、低功耗的8位AVR微控制器
• 先进的RISC架构 - 125条强大指令 - 大多数单时钟周期执行 - 32x8通用工作寄存器 - 完全静态操作
• 高耐久性的非易失性存储段 - 16K字节的系统内自编程Flash程序存储器 - 耐久性：10,000次写/擦除周期 - 256字节的系统内可编程EEPROM - 耐久性：100,000次写/擦除周期 - 1K字节的内部SRAM - 数据保持：85℃下20年 / 25℃下100年 - 自编程Flash的编程锁 EEPROM数据安全
• 外设特性 - 专用硬件和QTouch库支持电容式触摸感应 - 一个8位和一个16位定时器/计数器，每个带有两个PwM通道 - 12通道、10位ADC - 可编程超低功耗看门狗定时器 - 片上模拟比较器 - 两个全双工USART，带起始帧检测 - 通用串行接口 - 从机I2C串行接口
• 特殊微控制器特性 - debugwIRE片上调试系统 - 通过SPI端口进行系统内编程 - 内部和外部中断源 - 18个引脚的引脚变化中断 - 低功耗空闲模式、ADC噪声抑制、待机和掉电模式 - 增强型上电复位电路 - 带电源电压采样的可编程欠压检测电路 - 校准的8MHz振荡器，带温度校准选项 - 校准的32kHz超低功耗振荡器 - 片上温度传感器
• I/O和封装 - 18个可编程I/O线 - 20-pad QFN/MLF 和 20-pin SOIC
• 工作电压：- 1.8 - 5.5V
• 速度等级：- 0 - 2MHz @ 1.8 - 5.5V - 0 - 8MHz @ 2.7 - 5.5V - 0 - 12MHz @ 4.5 - 5.5V
• 温度范围：-40℃ 至 ±105℃
• 低功耗 - 活动模式：1.8V和1MHz下0.2mA - 空闲模式：1.8V和1MHz下30μA - 掉电模式（启用wDT）：1.8V下0.1μA - 掉电模式（禁用wDT）：1.8V下100nA
