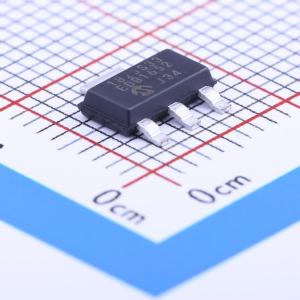

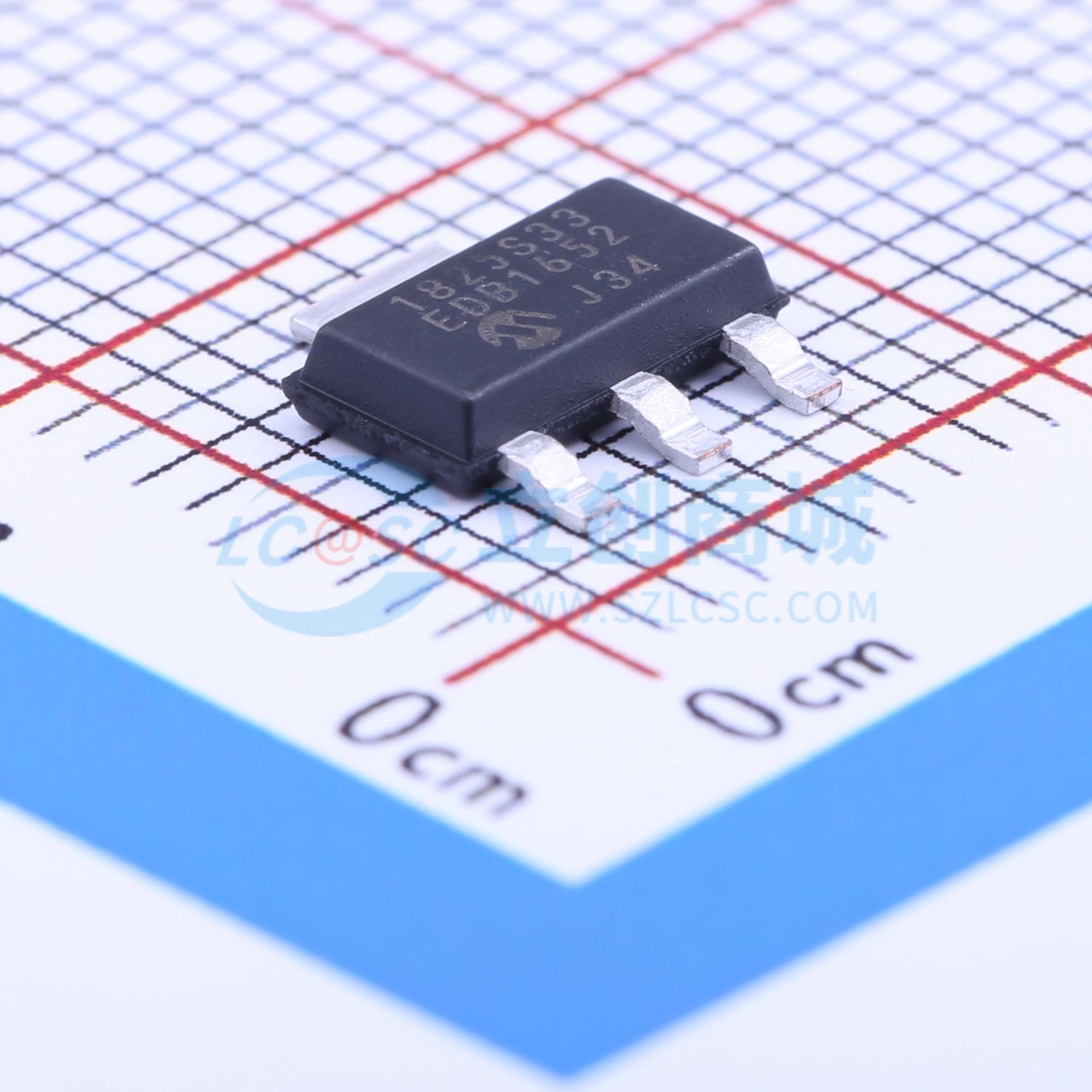

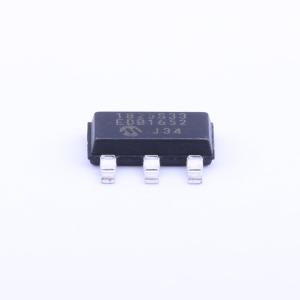

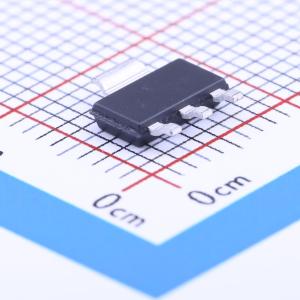

MCP1825S-3302E/DB

输入6V 输出3.3V 500mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是500 mA低压差 (LDO) 线性稳压器，可提供高电流和低输出电压。具有0.8V至5.0V的输出电压范围，500 mA输出电流能力与低输出电压能力相结合，适合新的低于1.8V输出电压且有高电流需求的LDO应用。是3引脚固定电压版本。使用陶瓷输出电容稳定，该电容固有地提供较低的输出噪声，并降低整个稳压器解决方案的尺寸和成本
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1825S-3302E/DB
商品编号: C148031
商品封装: SOT-223-3
包装方式: 管装
商品毛重: 0.25克(g)

商品参数

商品概述

MCP1825/MCP1825S是一款500 mA的低压差（LDO）线性稳压器，可提供高电流和低输出电压。MCP1825有固定输出电压和可调输出电压两种版本，输出电压范围为0.8V至5.0V。500 mA的输出电流能力与低输出电压能力相结合，使MCP1825成为对高电流有需求的新型低于1.8V输出电压LDO应用的理想选择。MCP1825S是一款3引脚固定电压版本。 MCP1825/MCP1825S使用陶瓷输出电容时性能稳定，陶瓷输出电容本质上可提供较低的输出噪声，并减小整个稳压器解决方案的尺寸和成本。仅需1 μF的输出电容即可使LDO稳定。采用CMOS结构，MCP1825/MCP1825S在整个输入电压范围内的静态电流通常小于120 μA，这使其对于需要高输出电流的便携式计算应用极具吸引力。MCP1825版本有一个关断（SHDN）引脚。关断时，静态电流可降至小于0.1 μA。在MCP1825固定输出版本中，会对缩放后的输出电压进行内部监测，当输出处于稳压值的92%（典型值）范围内时，会提供电源正常（PWRGD）输出。PWRGD延迟在内部固定为110 μs（典型值）。过温保护和短路限流功能在系统故障条件下为LDO提供额外保护。

商品特性

500 mA输出电流能力
输入工作电压范围：2.1V至6.0V
可调输出电压范围：0.8V至5.0V（仅MCP1825）
标准固定输出电压： - 0.8V、1.2V、1.8V、2.5V、3.0V、3.3V、5.0V
其他固定输出电压选项可按需提供
低压差电压：500 mA时典型值为210 mV
典型输出电压容差：0.5%
使用1.0 μF陶瓷输出电容时性能稳定
对负载瞬变响应迅速
低电源电流：120 μA（典型值）
低关断电源电流：0.1 μA（典型值）（仅MCP1825）
电源正常输出有固定延迟（仅MCP1825）
短路限流和过温保护
TO - 263 - 5（DDPAK - 5）、TO - 220 - 5、SOT - 223 - 5封装选项（MCP1825）。
TO - 263 - 3（DDPAK - 3）、TO - 220 - 3、SOT - 223 - 3封装选项（MCP1825S）。

应用领域

高速驱动芯片组电源
网络背板卡
笔记本电脑
网络接口卡
掌上电脑
2.5V至1.XV稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(78个/管，最小起订量 1 个)

个

起订量：1 个78个/管

总价金额：

￥ 0.00

近期成交32单

	属性	参数值
	压差	210mV@(500mA)
	静态电流(Iq)	120uA
	特性	短路保护；过热保护；过流保护；欠压锁定
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	500mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)
