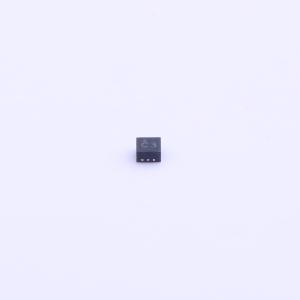

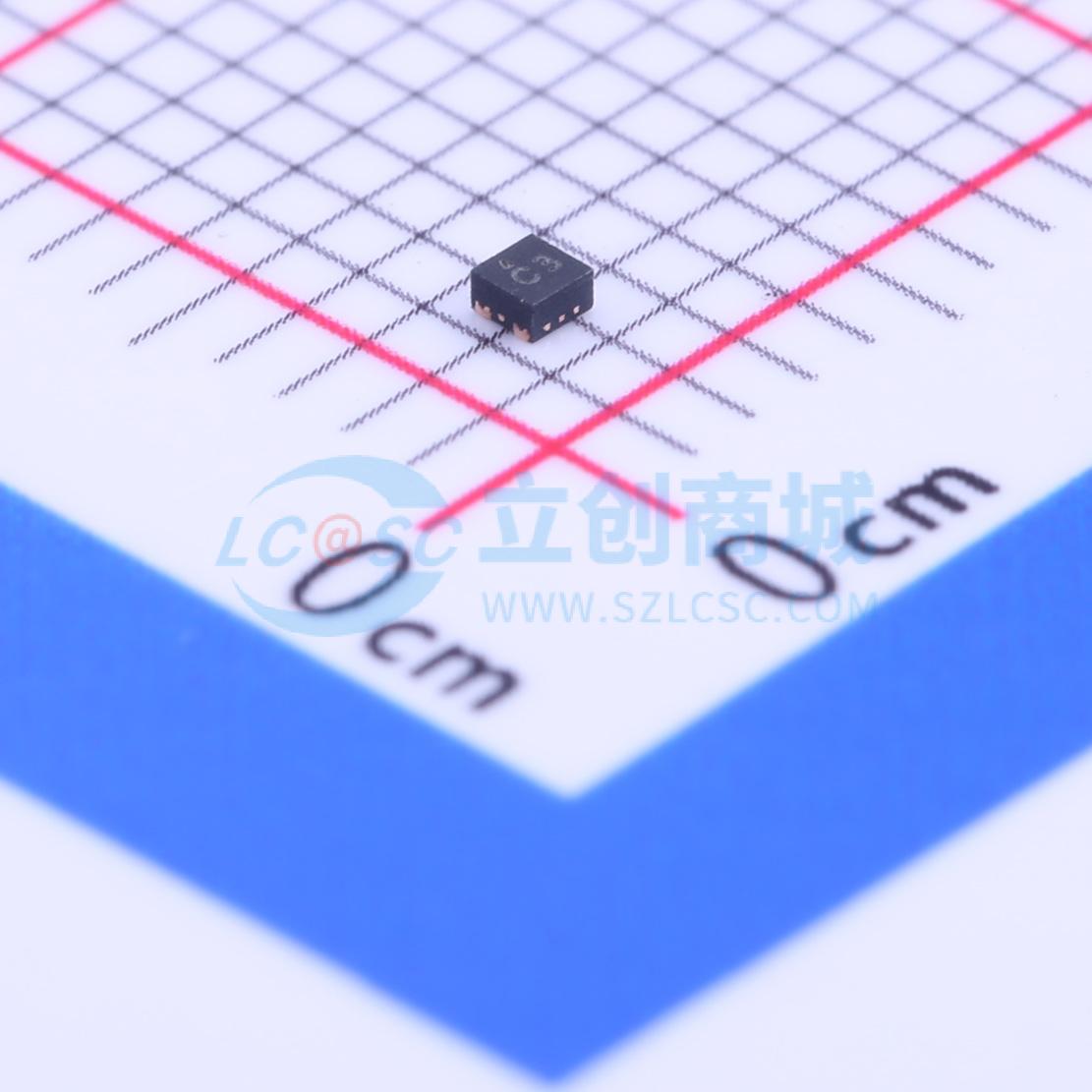

MIC5524-3.3YMT-T5

输入5.5V 输出3.3V 500mA

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC5524-3.3YMT-T5
商品编号: C152186
商品封装: DFN-4-EP(1x1)
包装方式: 编带
商品毛重: 0.093克(g)

商品参数

商品概述

MIC5524是一款低功耗、μCap低压差稳压器，专为在极小尺寸下实现最佳性能而设计。它能够提供500mA的输出电流，且仅消耗38μA的工作电流。MIC5524的输出端具备自动放电功能，当使能引脚为低电平时该功能激活；使能引脚上有一个内部下拉电阻，当使能引脚悬空时会禁用输出，这对于处理器启动期间控制信号悬空的应用非常理想。这款高性能LDO在1mm × 1mm超薄（0.4mm高）DFN封装中提供快速瞬态响应和良好的电源抑制比（PSRR）。 MIC5524非常适合电池供电应用，精度为2%，压差极低（500mA时为260mV），可将输出电压调节至低至1.0V。配备与TTL逻辑兼容的使能引脚，MIC5524可进入零关断模式电流状态，禁用时不消耗电流。 MIC5524采用μCap设计，使用非常小的陶瓷输出电容即可稳定工作，减少了对空间要求苛刻的应用所需的电路板空间和元件成本。MIC5524的工作结温范围为-40℃至125℃。

商品特性

输入电压范围：2.5V至5.5V
固定输出电压低至1.0V
保证输出电流500mA
高输出初始精度（±1%）
高电源抑制比80dB
低静态电流38μA
使用2.2μF陶瓷输出电容可稳定工作
低压差260mV（500mA时）
自动放电和内部使能下拉
热关断和限流保护
4引脚1mm x 1mm超薄DFN封装

应用领域

便携式通信设备
数码相机、全球定位系统、便携式媒体播放器和个人数字助理
便携式医疗设备
5V负载点（POL）应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	500mA
	电源纹波抑制比(PSRR)	80dB@(100Hz)；65dB@(1kHz)

	属性	参数值
	压差	260mV@(500mA)
	静态电流(Iq)	38uA
	噪声	80uVrms
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
