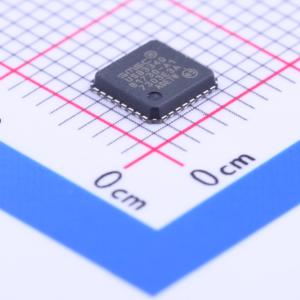

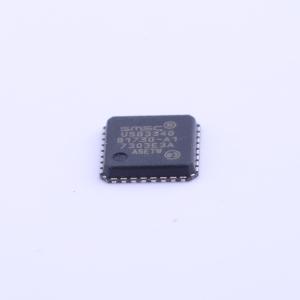

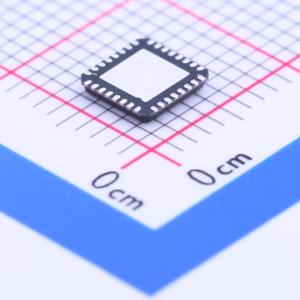

温馨提醒：图片仅供参考，商品以实物为准
USB3340-EZK-TR
增强型单电源高速USB ULPI收发器
- 描述
- 增强型单电源高速USB ULPI收发器，支持USB-IF电池充电1.2规范，集成ESD保护电路，智能检测电路，集成USB开关，支持OTG协议。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- USB3340-EZK-TR
- 商品编号
- C152198
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.426克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | USB转UART；USB音频模式 | |
| USB协议版本 | USB 2.0 | |
| 通道数 | - | |
| 工作电压 | 3V~3.6V；1.6V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 35mA | |
| 静态电流 | 83uA |
商品概述
Microchip的USB3340是一款高速USB 2.0收发器，提供了适用于便携式电子设备的物理层（PHY）解决方案。它支持商业和工业温度应用。
USB3340具有多项高级特性，可以减少eBOM部件数量和印刷电路板（PCB）面积，因此成为首选的收发器。出色的ESD稳健性消除了典型应用中对外部ESD保护器件的需求。内部过电压保护电路（OVP）可保护USB3340的VBUS引脚免受高达30V的电压影响。通过使用来自Link的参考时钟，USB3340去除了设计中专用晶体参考的成本。USB3340集成了3.3V和1.8V稳压器，使其能够从单一电源供电运行。
USB3340针对便携式应用进行了优化，在这些应用中低工作电流和待机电流至关重要。USB3340可以从单一电源供电，并包括为其电源集成的稳压器。USB3340还支持USB链路电源管理协议（LPM），以进一步降低USB工作电流。
USB3340还包括RapidCharge Anywhere，支持任何便携式设备的USB-IF电池充电1.2标准。RapidCharge Anywhere通过USB端口提供传统解决方案三倍的充电电流，这相当于通过兼容的USB主机或专用充电器提供的1.5安培电流。此外，这在设备与主机端口之间提供了完整的USB充电生态系统，例如专用充电端口（DCP）、充电下行端口（CDP）和标准下行端口（SDP）。
USB3340满足了高速USB主机、设备或OTG收发器的所有电气要求。除了支持USB信号外，USB3340还提供USB UART模式，并且在带有集成USB开关的版本中提供USB音频模式。
USB3340使用行业标准的UTMI低引脚接口（ULPI）将USB收发器连接到Link。ULPI使用一种带内信令和状态字传输方法，在Link和PHY之间进行通信，仅需十二个引脚即可实现USB会话。
USB3340采用“无封装”技术来实现ULPI接口。这种“无封装”技术允许PHY实现低延迟的发送和接收时间。Microchip的低延迟收发器允许通过添加UTMI到ULPI桥接器来重用现有的UTMI Link。通过向ASIC添加桥接器，可以重用现有的经过验证的UTMI Link IP。
集成的USB开关使单个USB端口连接成为可能。
商品特性
- 符合 USB-IF 电池充电 1.2 规范
- 符合链路电源管理 (LPM) 规范
- 集成 ESD 保护电路 - 无需外部设备即可提供高达 ±25kV IEC 空气放电保护
- 过电压保护电路 (OVP) 可保护 VBUS 引脚免受高达 30V 的连续直流电压的影响
- 集成 USB 开关 - 通过为以下功能提供切换功能，允许单个 USB 端口连接：
- 电池充电
- 立体声和单声道/麦克风音频
- USB 全速/低速数据
- RapidCharge Anywhere 提供：
- 通过 USB 端口提供的充电电流是传统解决方案的三倍
- 任何便携式设备都符合 USB-IF 电池充电 1.2 规范
- 通过兼容的 USB 主机或专用充电器提供高达 1.5 安培的充电电流
- 支持专用充电端口 (DCP)，充电 (CDP) 和标准 (SDP) 下游端口
- flexPWR 技术
- 极低电流设计，适用于电池供电应用
- “睡眠”模式将所有 ULPI 引脚置为三态，并将部件置于低电流状态
- 1.8V 至 3.3V IO 电压
- 单电源操作
- 集成 1.8V 调节器
- 集成 3.3V 调节器 - 100mV 压降电压
- PHYBoost - 可编程 USB 收发器驱动强度，用于恢复信号完整性
- VariSense - 可编程 USB 接收器灵敏度
- “无封装”设计，以实现最佳时序性能和设计简便性
- 低延迟高速接收器（最大 43 个高速时钟）允许使用带有 ULPI 桥接的旧 UTMI 链路
- 支持外部参考时钟操作
- ULPI 时钟输入模式（由链路提供的 60 MHz）
- 0 至 3.6V 输入驱动耐受
- 能够接受“噪声”时钟源作为内部低抖动 PLL 的参考
- 支持晶体
- 智能检测电路可识别 USB 充电器、耳机或数据线插入
- 完全支持 On-The-Go (OTG) 补充修订 2.0 规范中详细说明的可选 OTG 协议
- 支持 OTG 主机协商协议 (HNP) 和会话请求协议 (SRP)
- UART 模式用于非 USB 串行数据传输
- 内部 5V 电缆短路保护，保护 ID、DP 和 DM 线路免受 VBUS 或地线短路影响
- 工业工作温度范围 -40°C 至 +85°C
- 32 引脚 QFN RoHS 合规封装（5x5x0.90 mm 高度）
应用领域
- 手机
- PDA
- MP3播放器
- GPS个人导航仪
- 扫描仪
- 外置硬盘
- 数码照相机和摄像机
- 便携式媒体播放器
- 娱乐设备
- 打印机
- 机顶盒
- 视频录放系统
- IP电话和视频电话
- 游戏主机
