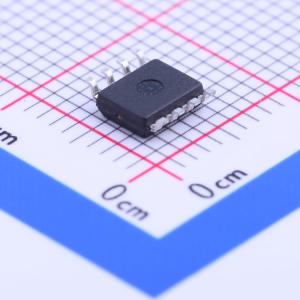

TC1410NEOA

0.5A高速MOSFET驱动器

描述: TC1410/TC1410N 是 0.5A 的 CMOS 缓冲器/驱动器。在其功率和电压额定值范围内的任何条件下，它们都不会发生闩锁。当接地引脚出现高达 5V 的任一种极性的噪声尖峰时，它们不会受到损坏
品牌名称: MICROCHIP(美国微芯)
商品型号: TC1410NEOA
商品编号: C152206
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.169克(g)

商品参数

商品概述

TC1410/TC1410N是0.5A的CMOS缓冲器/驱动器。在其功率和电压额定值范围内的任何条件下，它们都不会发生闭锁。当接地引脚出现高达5V的任一极性的噪声尖峰时，它们不会受到损坏。它们能够承受高达500mA的任一极性的电流反向流入其输出端，而不会损坏或出现逻辑混乱。所有引脚都具备高达2.0kV（HBM）和400V（MM）的静电放电（ESD）全面保护。作为MOSFET驱动器，TC1410/TC1410N能够在25ns内轻松对500pF的栅极电容进行充电，上升和下降时间匹配，并在“导通”和“关断”状态下均提供足够低的阻抗，以确保即使存在大的瞬变，MOSFET的预期状态也不会受到影响。前沿和后沿的传播延迟时间也相互匹配，从而能够更精确地驱动短持续时间的输入信号。

商品特性

抗闭锁保护：可承受500mA的反向电流
输入可承受高达5V的负输入电压
静电放电（ESD）保护：2.0kV（HBM）和400V（MM）
高峰值输出电流：0.5A
宽输入电源电压工作范围：- 4.5V至16V
高容性负载驱动能力：- 25ns内驱动500pF
短延迟时间：典型值为30ns
延迟时间随电源电压变化保持一致
延迟时间匹配
逻辑“1”输入时低电源电流：500μA；逻辑“0”输入时：100μA
低输出阻抗：16Ω
提供节省空间的8引脚MSOP封装
引脚排列与TC1411/TC1412/TC1413相同

应用领域

开关模式电源
线路驱动器
脉冲变压器驱动
继电器驱动器

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(100个/管，最小起订量 10000 个)

个

起订量：10000 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	500mA
	拉电流(IOH)	500mA

	属性	参数值
	工作电压	4.5V~16V
	上升时间(tr)	25ns
	下降时间(tf)	25ns
	工作温度	-40℃~+150℃@(Tj)
	静态电流(Iq)	100uA
