ATTINY816-MFR
ATTINY816-MFR
- 描述
- ATtiny416/816 微控制器采用高性能低功耗的 AVR RISC 架构,最高运行频率可达 20MHz,具有高达 4/8KB 的 Flash、256/512 字节的 SRAM 和 128 字节的 EEPROM,封装为 20 引脚。该系列采用了最新技术,具有灵活且低功耗的架构,包括事件系统和 SleepWalking 功能、精确的模拟特性以及高级外设。支持带有驱动屏蔽的电容触摸接口,集成了 QTouch 外围触摸控制器。微控制器的特点是 8 位 CPU 最高运行频率可达 20MHz,单周期 I/O 访问,两级中断控制器,以及两周期硬件乘法器。它们包含 4/8KB 在系统自编程 Flash 存储器、128B EEPROM 和 256/512B SRAM。系统支持 16/20MHz 低功耗内部 RC 振荡器、32.768kHz 超低功耗 (ULP) 内部 RC 振荡器、32.768kHz 外部晶体振荡器和外部时钟输入。此外,它们还提供所有外设运行的空闲模式和即时唤醒功能、可配置选定外设操作的待机模式、SleepWalking 外设以及带唤醒功能的掉电模式。外设包括 6 通道事件系统、一个带专用周期寄存器和三个比较通道的 16 位 Timer/Counter Type A、一个带输入捕获的 16 位 Timer/Counter type B、一个针对控制应用优化的 12 位 Timer/Counter type D、一个 16 位实时时钟、一个带分数波特率生成器、自动波特率检测和帧开始检测的 USART、主/从串行外设接口 (SPI)、主/从 TWI(双地址匹配)、可配置自定义逻辑 (CCL) 带有两个可编程查找表 (LUT)、低传播延迟的模拟比较器 (AC)、10 位 115ksps 模数转换器 (ADC)、8 位数模转换器 (DAC)、五个可选内部电压参考(0.55V、1.1V、1.5V、2.5V 和 4.3V)、自动 CRC 存储器扫描和带有窗口模式和独立片上振荡器的看门狗定时器 (WDT)。所有通用引脚都支持外部中断。微控制器有 18 条可编程 I/O 线,提供 20 引脚 VQFN 3x3 和 SOIC300 封装。温度范围为 -40°C 至 105°C 和 -40°C 至 125°C,提供温度分级设备选项。速度等级包括 0-5MHz @ 1.8V – 5.5V、0-10MHz @ 2.7V – 5.5V 和 0-20MHz @ 4.5V – 5.5V。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ATTINY816-MFR
- 商品编号
- C152217

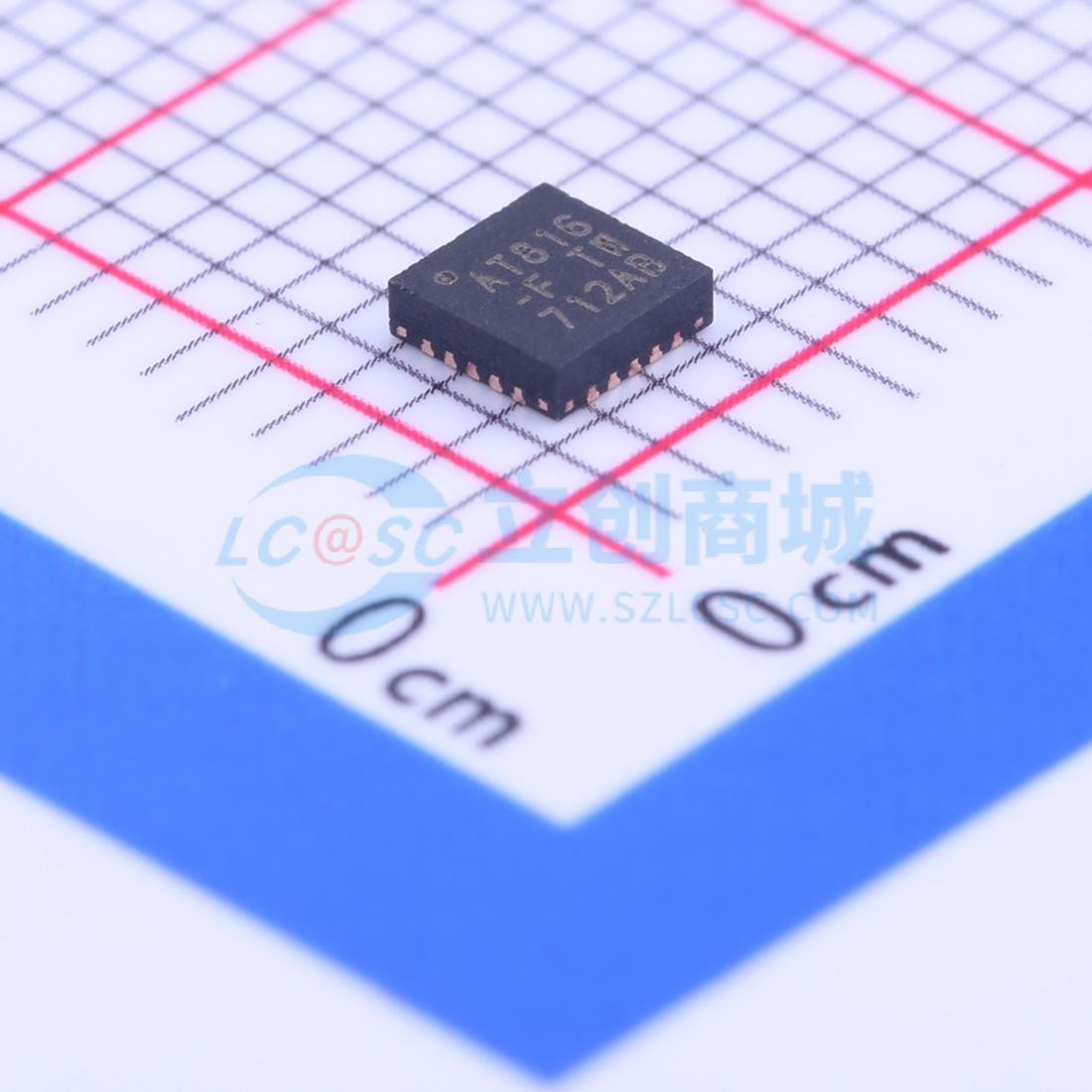

- 商品封装
- WQFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | AVR | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 512Byte |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 128Byte | |
| I/O数量 | 18 | |
| ADC(位数) | 10bit | |
| DAC(位数) | 8bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.7V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
ATtiny416/816 微控制器采用高性能低功耗的 AVR RISC 架构,最高运行频率可达 20MHz,具有高达 4/8KB 的 Flash、256/512 字节的 SRAM 和 128 字节的 EEPROM,封装为 20 引脚。该系列采用了最新技术,具有灵活且低功耗的架构,包括事件系统和 SleepWalking 功能、精确的模拟特性以及高级外设。支持带有驱动屏蔽的电容触摸接口,集成了 QTouch 外围触摸控制器。
微控制器的特点是 8 位 CPU 最高运行频率可达 20MHz,单周期 I/O 访问,两级中断控制器,以及两周期硬件乘法器。它们包含 4/8KB 在系统自编程 Flash 存储器、128B EEPROM 和 256/512B SRAM。系统支持 16/20MHz 低功耗内部 RC 振荡器、32.768kHz 超低功耗 (ULP) 内部 RC 振荡器、32.768kHz 外部晶体振荡器和外部时钟输入。此外,它们还提供所有外设运行的空闲模式和即时唤醒功能、可配置选定外设操作的待机模式、SleepWalking 外设以及带唤醒功能的掉电模式。
外设包括 6 通道事件系统、一个带专用周期寄存器和三个比较通道的 16 位 Timer/Counter Type A、一个带输入捕获的 16 位 Timer/Counter type B、一个针对控制应用优化的 12 位 Timer/Counter type D、一个 16 位实时时钟、一个带分数波特率生成器、自动波特率检测和帧开始检测的 USART、主/从串行外设接口 (SPI)、主/从 TWI(双地址匹配)、可配置自定义逻辑 (CCL) 带有两个可编程查找表 (LUT)、低传播延迟的模拟比较器 (AC)、10 位 115ksps 模数转换器 (ADC)、8 位数模转换器 (DAC)、五个可选内部电压参考(0.55V、1.1V、1.5V、2.5V 和 4.3V)、自动 CRC 存储器扫描和带有窗口模式和独立片上振荡器的看门狗定时器 (WDT)。所有通用引脚都支持外部中断。
微控制器有 18 条可编程 I/O 线,提供 20 引脚 VQFN 3x3 和 SOIC300 封装。温度范围为 -40°C 至 105°C 和 -40°C 至 125°C,提供温度分级设备选项。速度等级包括 0-5MHz @ 1.8V – 5.5V、0-10MHz @ 2.7V – 5.5V 和 0-20MHz @ 4.5V – 5.5V。
