NCS1002DR2G

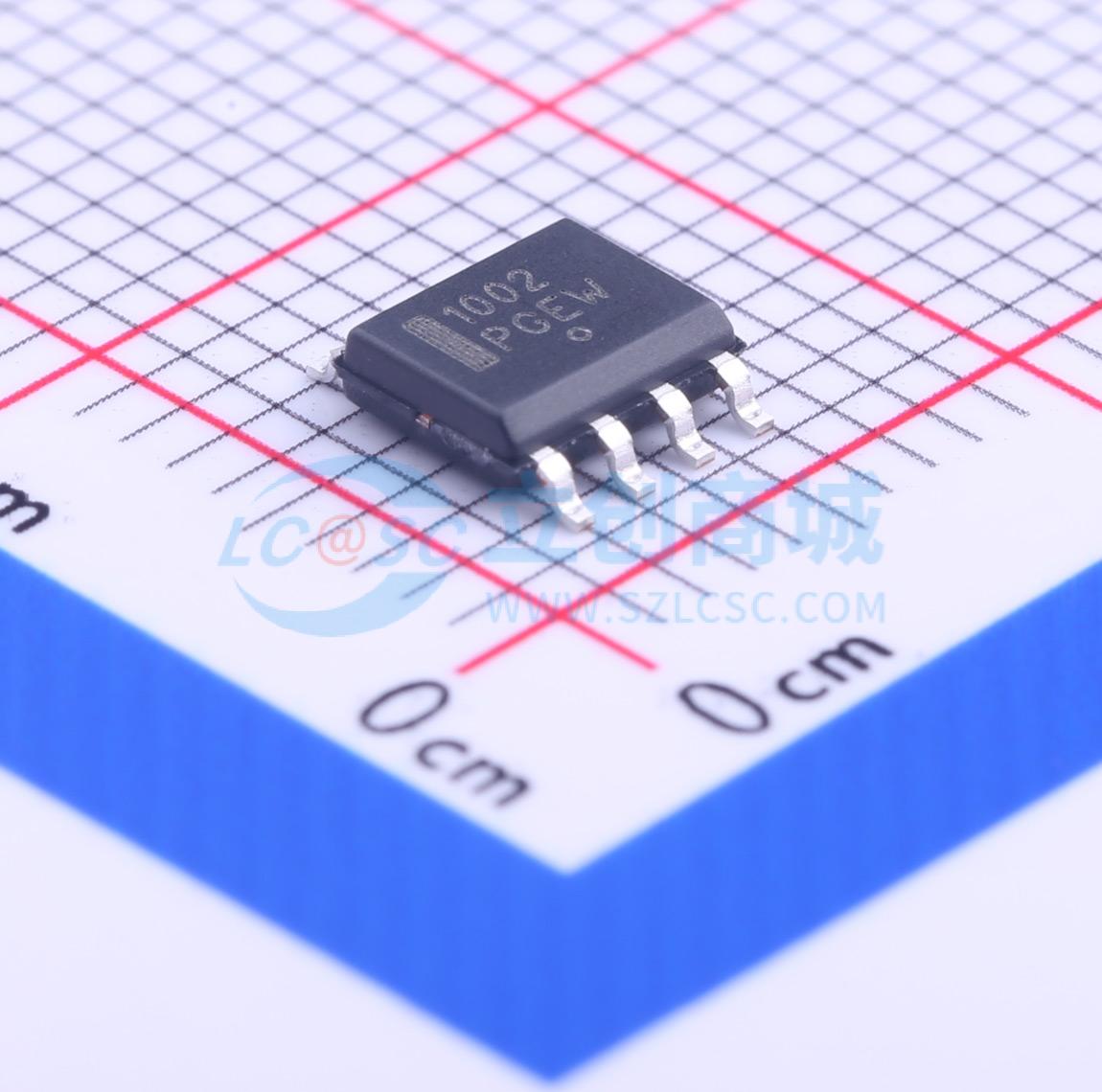

NCS1002是一款高度集成的解决方案，适用于需要双控制环路以实现恒压（CV）和恒流（CC）调节的开关模式电源（SMPS）应用。NCS1002集成了一个2.5 V的电压基准源和两个精密运算放大器。电压基准源与运算放大器1共同构成电压控制环路的核心。运算放大器2是一个独立的、未连接的放大器，专门用于电流控制。完成这两个控制环路所需的关键外部组件包括：(a) 一个电阻分压器，用于感应电源（电池充电器）的输出，并将电压调节设定点固定在指定值。(b) 一个检测电阻，为电流检测电路提供与直流输出电流成比例的电压。该电阻决定了电流调节设定点，并且在功耗方面必须有足够的额定值。NCS1002采用小型8引脚SOIC封装，非常适合如电池充电器等对空间要求苛刻的应用。

• 低输入失调电压：典型值0.5 mV
• 输入共模范围包含地
• 低静态电流：在VCC = 5 V时，每个运算放大器为300 μA
• 大输出电压摆幅
• 宽电源电压范围：3 V至32 V
• 高ESD保护：2 kV
• 这些是无铅器件

• 电池充电器
• 开关模式电源
