温馨提醒：图片仅供参考，商品以实物为准

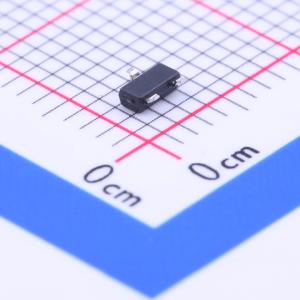

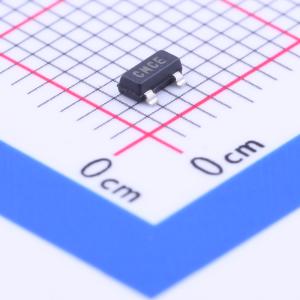

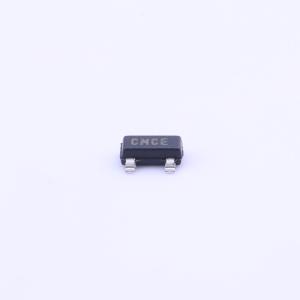

MCP1700T-1802E/TT
输入6V 输出1.8V~1.8V 200mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMOS低压差（LDO）电压调节器，可提供高达250 mA的电流，而静态电流仅消耗1.6 μA（典型值）。输入工作范围规定为2.3V至6.0V，使其成为两节和三节原电池供电应用以及单节锂离子电池供电应用的理想选择。MCP1700能够在输入输出电压差仅为178 mV（输出电压 = 2.8V）的情况下提供250 mA的电流
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP1700T-1802E/TT
- 商品编号
- C150796
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
- 商品参数
- 数据手册PDF
- 买了又买
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 1.8V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 44dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 150mV@(200mA) | |
| 静态电流(Iq) | 1.6uA | |
| 特性 | 过流保护；短路保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MCP1700是一系列CMOS低压差（LDO）稳压器，能够提供高达250 mA的电流，而静态电流仅为1.6 μA（典型值）。输入工作电压范围为2.3V至6.0V，使其成为两节和三节原电池供电应用以及单节锂离子电池供电应用的理想选择。 MCP1700在输入输出电压差仅为178 mV（V_OUT = 2.8V）的情况下，能够提供250 mA的电流。MCP1700的输出电压容差在+25℃时典型值为±0.4%，在-40℃至+125℃的工作结温范围内最大为±3%。 MCP1700的输出电压范围为1.2V至5.0V。仅使用1 μF输出电容时，LDO输出稳定。陶瓷、钽或铝电解电容器均可用于输入和输出。过流限制和过温关断功能为任何应用提供了可靠的解决方案。 封装选项包括SOT - 23、SOT - 89、TO - 92和2×2 DFN - 6。
商品特性
- 典型静态电流1.6 μA
- 输入工作电压范围：2.3V至6.0V
- 输出电压范围：1.2V至5.0V
- 输出电压≥2.5V时，输出电流为250 mA
- 输出电压<2.5V时，输出电流为200 mA
- 低压差（LDO）电压 - 输出电压V_OUT = 2.8V、电流250 mA时，典型值为178 mV
- 典型输出电压容差0.4%
- 标准输出电压选项： - 1.2V、1.8V、2.5V、2.8V、3.0V、3.3V、5.0V
- 使用1.0 μF陶瓷输出电容时稳定
- 短路保护
- 过温保护
应用领域
- 电池供电设备
- 电池供电报警电路
- 烟雾探测器
- 二氧化碳探测器
- 寻呼机和手机
- 智能电池组
- 低静态电流电压基准
- 个人数字助理（PDA）
- 数码相机
- 微控制器电源
