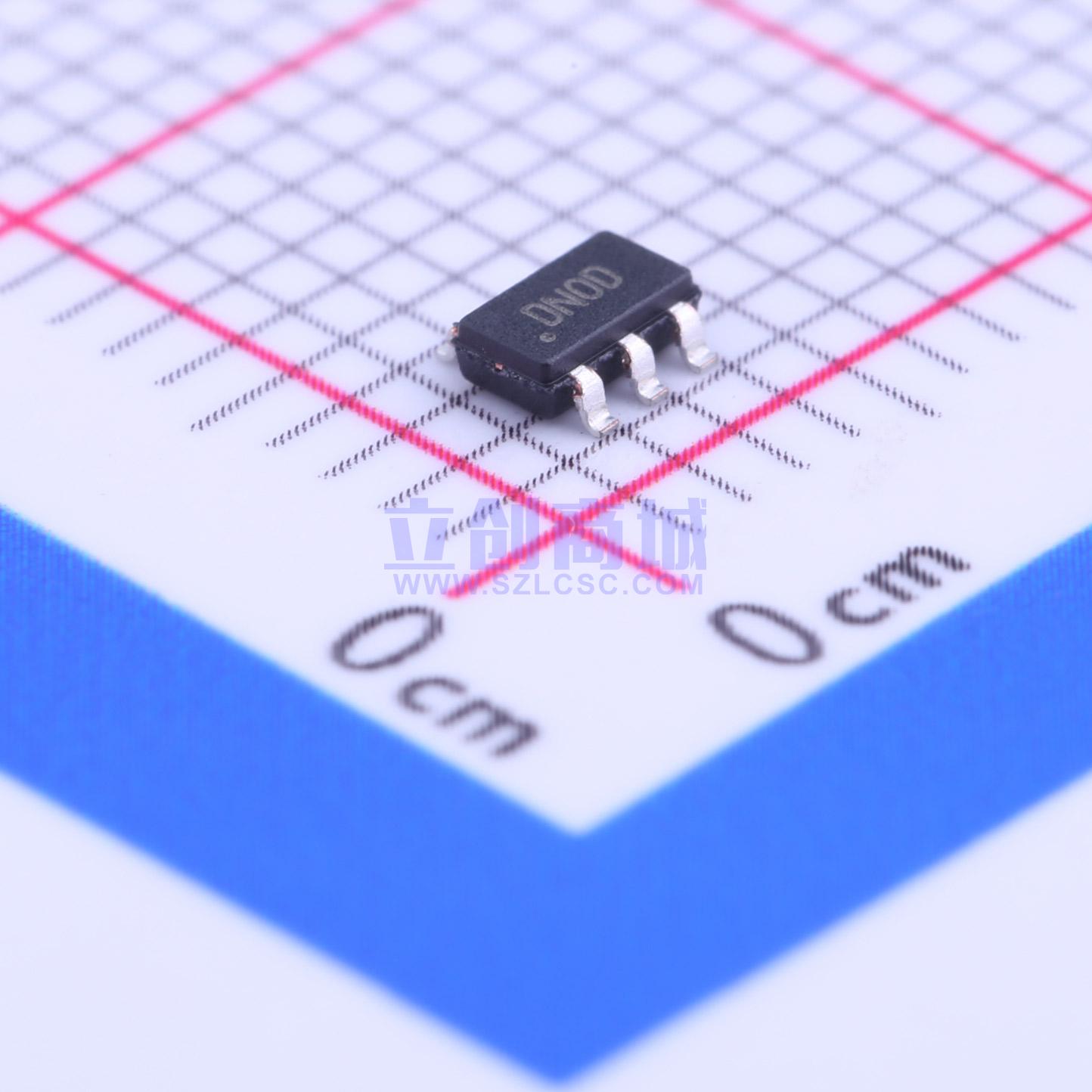

TC1240ECHTR

TC1240/TC1240A 是一款采用小型 6 引脚 SOT-23A 封装的倍压 CMOS 电荷泵电压转换器。TC1240 可将范围为 +2.5V 至 +4.0V 的输入电压加倍，而 TC1240A 可将范围为 +2.5V 至 +5.5V 的输入电压加倍。转换效率通常 >99%。两款器件的内部振荡器频率均为 160 kHz。TC1240 和 TC1240A 具有高电平有效的关断功能，可将器件的电流消耗限制在小于 1 μA。 对于标准的电压倍增应用，仅需两个外部电容。所有其他电路（包括控制、振荡器和功率 MOSFET）均集成在芯片上。TC1240 的典型电源电流为 180 μA，TC1240A 的典型电源电流为 550 μA。两款器件均采用 6 引脚 SOT23A 表面贴装封装。

• 6 引脚 SOT-23A 封装的电荷泵
• 典型电压转换效率 >99%
• 电压倍增
• 输入电压范围，TC1240：+2.5V 至 +4.0V，TC1240A：+2.5V 至 +5.5V
• 低输出电阻，TC1240：17Ω（典型值），TC1240A：12Ω（典型值）
• 仅需两个外部电容
• 低电源电流，TC1240：180 μA（典型值），TC1240A：550 μA（典型值）
• 节能关断模式（最大 1 μA）
• 关断输入与 1.8V 逻辑系统完全兼容

• 手机
• 寻呼机
• 个人数字助理、便携式数据记录器
• 电池供电设备
• 手持仪器
