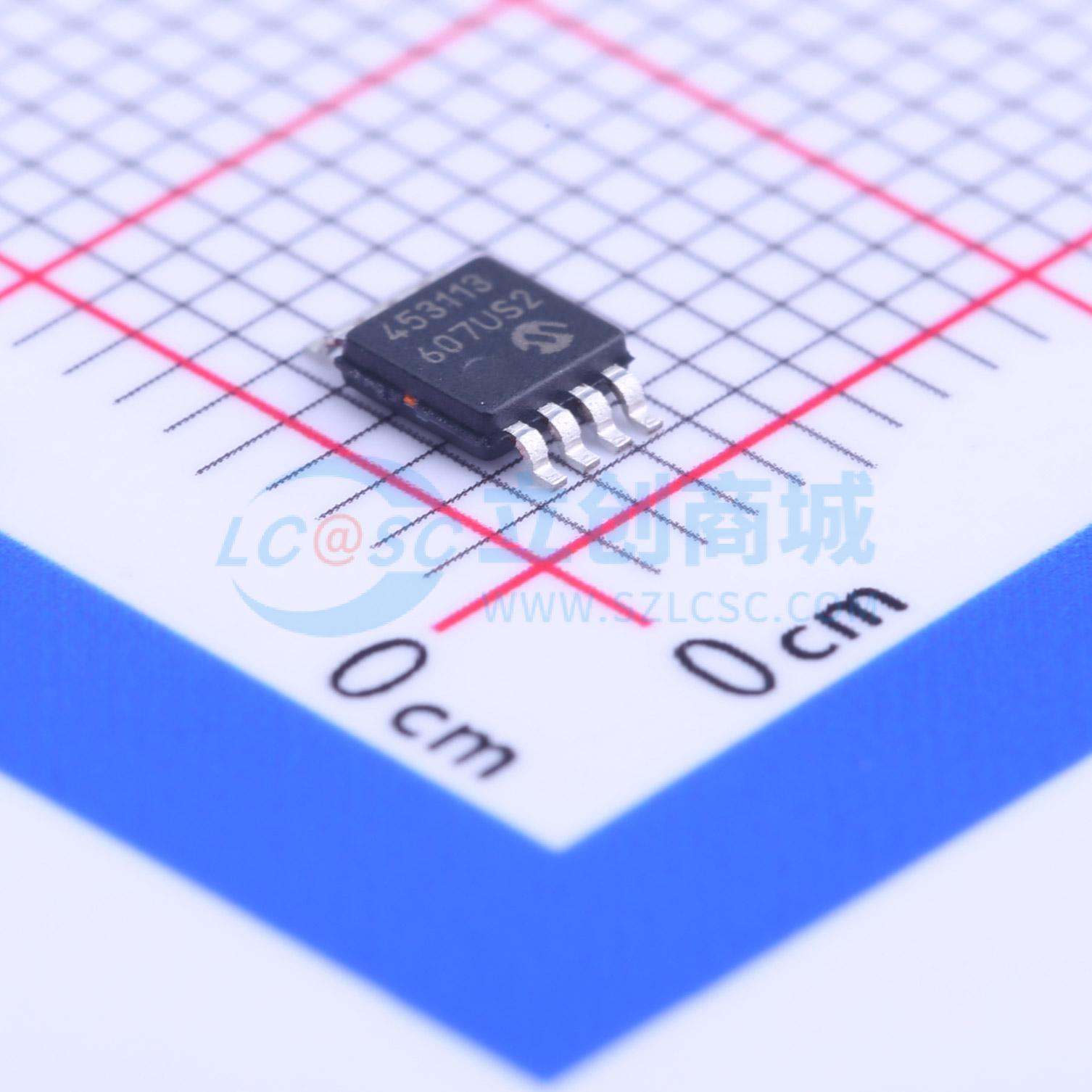

温馨提醒：图片仅供参考，商品以实物为准
MCP4531-103E/MS
MCP4531-103E/MS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP45XX 和 MCP46XX 器件通过 I²C 接口提供了丰富的产品选择。该系列器件支持 7 位和 8 位电阻网络、易失性存储器配置以及电位器和可变电阻器引脚布局。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP4531-103E/MS
- 商品编号
- C150808
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 10kΩ | |
| 抽头数 | 129 | |
| 通道数 | 1 | |
| 精度 | ±20% | |
| 工作电压 | 1.8V~5.5V | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 50ppm/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 阻值变化 | 线性 | |
| 存储类型 | RAM | |
| 积分非线性 | 1LSB | |
| 带宽 | 1MHz | |
| 静态电流 | 2.5uA |
商品概述
MCP45XX和MCP46XX器件通过I²C接口提供了广泛的产品选择。该系列器件支持7位和8位电阻网络、易失性存储器配置以及电位器和变阻器引脚排列。
商品特性
- 单或双电阻网络选项
- 电位器或变阻器配置选项
- 电阻网络分辨率：- 7位：128个电阻（129级） - 8位：256个电阻（257级）
- RAB电阻选项：- 5 kΩ - 10 kΩ - 50 kΩ - 100 kΩ
- 滑臂从最小刻度到最大刻度的操作
- 低滑臂电阻：75Ω（典型值）
- 低温度系数：- 绝对值（变阻器）：50 ppm（典型值，0℃至70℃） - 比例值（电位器）：15 ppm（典型值）
- I²C串行接口 - 支持100 kHz、400 kHz和3.4 MHz
- 串行协议允许：- 高速读写滑臂位置 - 滑臂位置递增/递减
- 通过终端控制（TCON）寄存器实现电阻网络终端断开功能
- 欠压复位保护（典型值1.5V）
- 串行接口静态电流（典型值2.5 μA）
- 高耐压数字输入：最高12.5V
- 宽工作电压：- 2.7V至5.5V - 器件特性规定 - 1.8V至5.5V - 器件工作
- 宽带宽（-3dB）操作：- 5.0 kΩ器件为2 MHz（典型值）
- 扩展温度范围（-40℃至+125℃）
