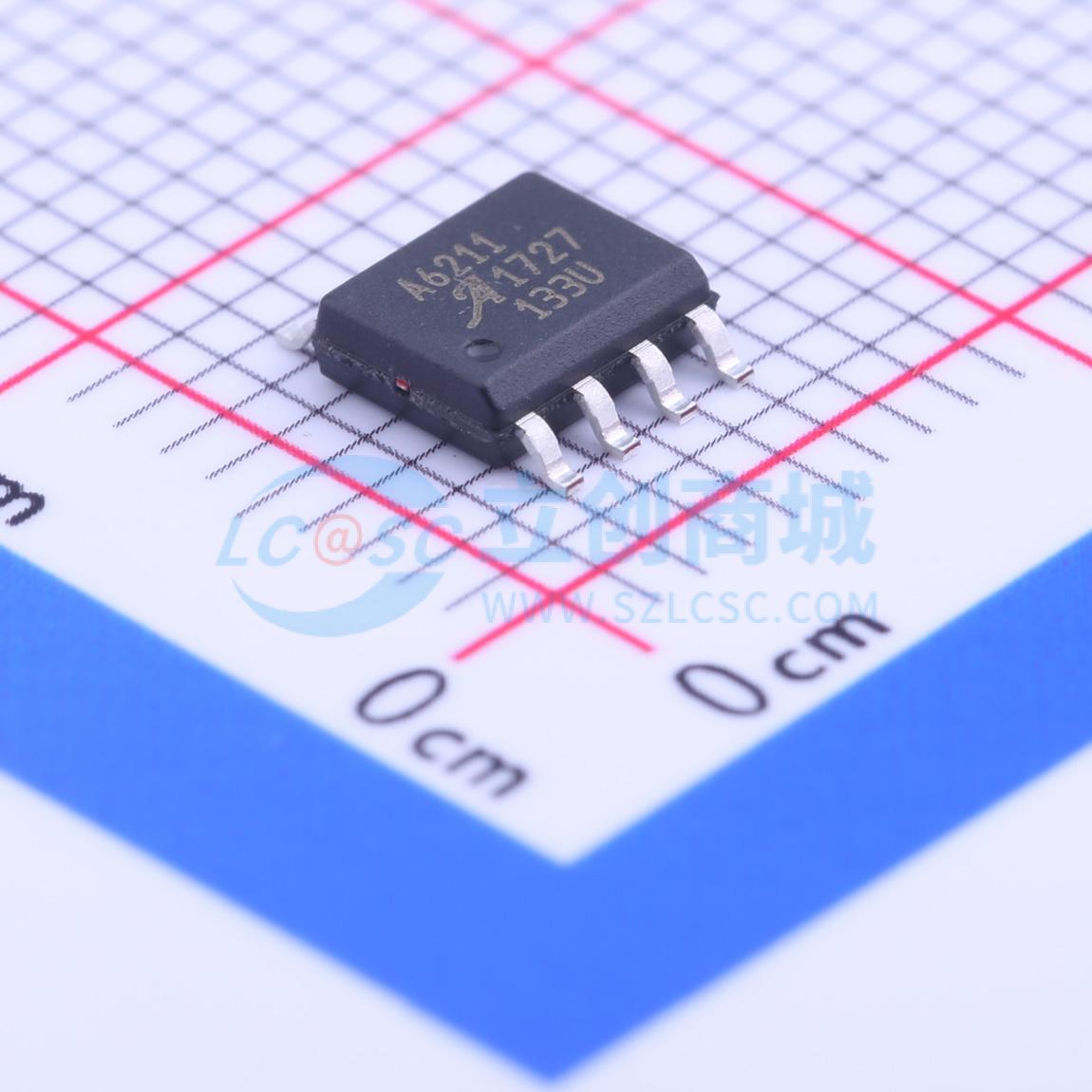

A6211GLJTR-T

输出2A 降压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: A6211是一款单芯片开关稳压器，为驱动高功率LED提供恒定电流输出。它集成了用于DC-DC降压（buck）转换的高压侧N沟道DMOS开关。通过逐周期控制导通时间的方法输出真正的平均电流。输出电流可以通过外部电流检测电阻由用户选择。输出电压会自动调整以驱动单串中的不同数量的LED，从而确保最佳系统效率。LED调光是通过在使能引脚上输入直接逻辑脉冲宽度调制(PWM)信号来实现的。该器件采用紧凑型8引脚窄SOIC封装（后缀LJ），带有裸露焊盘以增强散热。它是无铅的，具有100%哑光锡引线框架镀层。
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A6211GLJTR-T
商品编号: C150827
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.114克(g)

商品参数

商品概述

A6211是一款单芯片开关稳压器，为驱动高功率LED提供恒定电流输出。它集成了用于DC-DC降压（buck）转换的高压侧N沟道DMOS开关。通过逐周期控制导通时间的方法输出真正的平均电流。输出电流可以通过外部电流检测电阻由用户选择。输出电压会自动调整以驱动单串中的不同数量的LED，从而确保最佳系统效率。LED调光是通过在使能引脚上输入直接逻辑脉冲宽度调制(PWM)信号来实现的。该器件采用紧凑型8引脚窄SOIC封装（后缀LJ），带有裸露焊盘以增强散热。它是无铅的，具有100%哑光锡引线框架镀层。

商品特性

供电电压6至48 V
真正的平均输出电流控制
在工作温度范围内最大输出3 A
周期性电流限制
集成MOSFET开关
通过直接逻辑输入或电源电压进行调光
内部控制环路补偿
欠压锁定（UVLO）和热关断保护
低功耗关断（典型值1 μA）
强大的保护功能，包括：
- 相邻引脚间短路
- 引脚对GND短路
- 元件开路/短路故障

应用领域

通用型照明
扫描仪和多功能打印机（灯条）
建筑照明
工业照明
展示柜照明 / MR16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~48V
	开关频率	1MHz
	通道数	1
	输出电压	-

	属性	参数值
	输出电流	3A
	调光	PWM
	特性	过温保护(OTP)；欠压保护(UVP)
	拓扑结构	降压
	工作温度	-40℃~+105℃
	开关管(内置/外置)	内置
