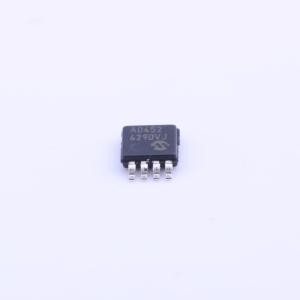

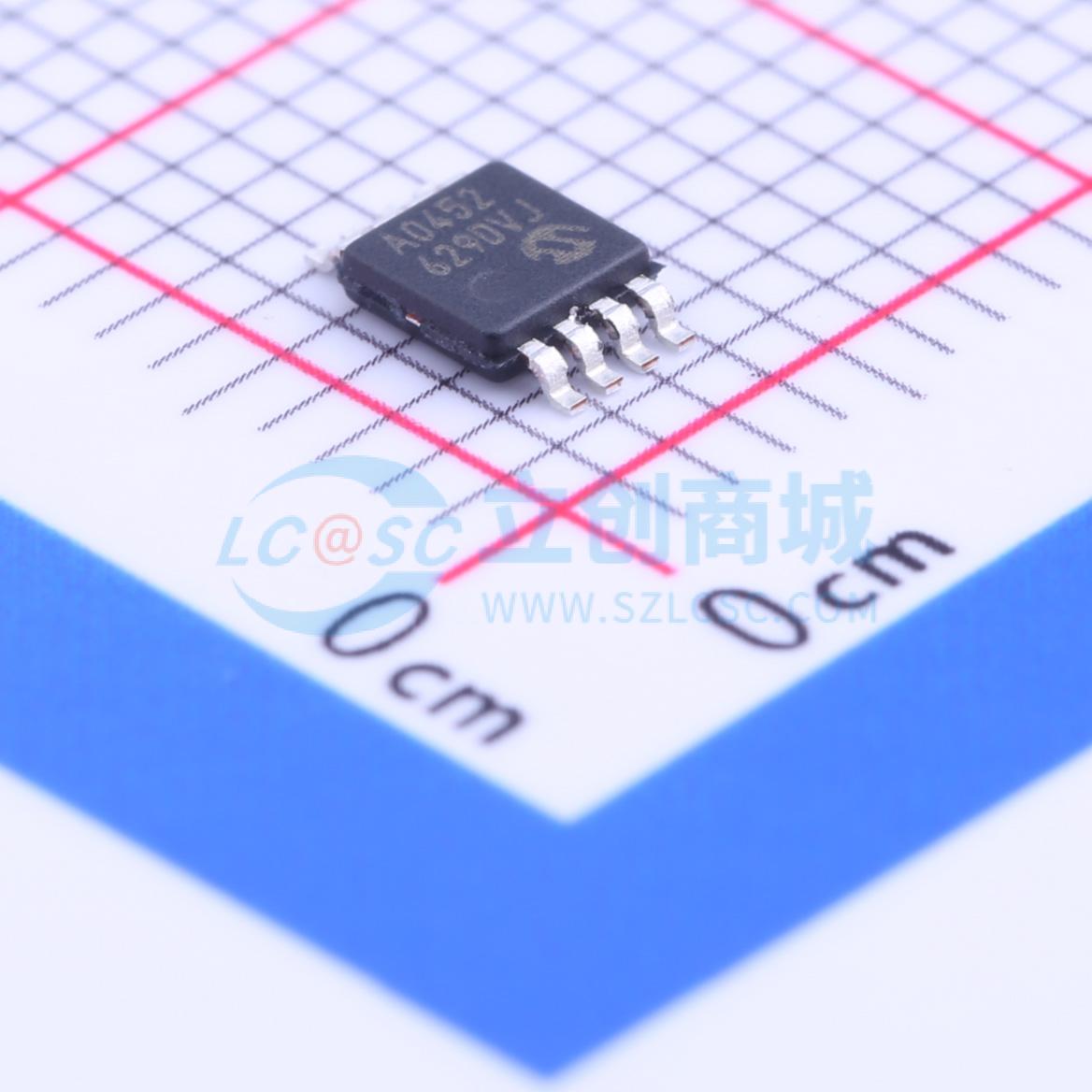

MCP14A0452T-E/MS

MCP14A0451/2器件是高速MOSFET驱动器，在4.5V至18V单电源供电下，能够提供高达4.5A的峰值电流。有两种输出配置可供选择：反相（MCP14A0451）和同相（MCP14A0452）。这些器件具有低直通电流、快速的上升和下降时间以及短传播延迟的特点，非常适合高开关频率应用。 MCP14A0451/2系列器件通过使能功能提供增强的控制。高电平有效的使能引脚可拉低，将MCP14A0451/2的输出拉低，而不受输入引脚状态的影响。集成的上拉电阻允许用户在标准操作时让使能引脚浮空。 这些器件在其功率和电压额定值范围内的任何条件下都具有很高的抗闩锁能力。它们能够承受高达500 mA的反向电流灌入其输出端，而不会损坏或出现逻辑混乱。所有引脚都具有高达2 kV（HBM）和200V（MM）的静电放电（ESD）保护。

• 高峰值输出电流：4.5A（典型值）
• 宽输入电源电压工作范围：4.5V至18V
• 输出级低直通/交叉导通电流
• 高容性负载驱动能力：9.5 ns内驱动2200 pF（典型值）
• 短延迟时间：16 ns（tD1），19.5 ns（tD2）（典型值）
• 低电源电流：355 μA（典型值）
• 带滞回的低电压阈值输入和使能
• 抗闩锁保护：可承受500 mA反向电流
• 节省空间的封装：8引脚MSOP、8引脚SOIC、8引脚2 x 2 WDFN

• 开关模式电源
• 脉冲变压器驱动
• 线路驱动器
• 电平转换器
• 电机和螺线管驱动
