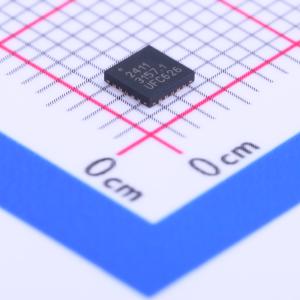

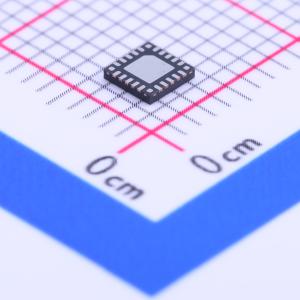

RFX2411
2.4GHz ZigBee射频前端集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RFX2411是一款完全集成的单芯片、单晶圆射频前端集成电路，集成了所有无线ZigBee/智能能源应用所需的射频功能。RFX2411架构集成了PA、LNA、发射/接收切换电路、匹配网络、谐波滤波器和天线分集开关，全部在一个CMOS单芯片设备中。还包括旁路模式，以提供系统实现的最大灵活性。
- 品牌名称
- SKYWORKS
- 商品型号
- RFX2411
- 商品编号
- C150858
- 商品封装
- WQFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 2.4GHz | |
| 工作电压 | 2V~3.6V |
商品特性
- 2.4 GHz ZigBee 高功率单芯片、单晶片射频前端IC
- 天线分集开关
- 带低通谐波滤波器的2.4 GHz发射高功率放大器
- 低噪声放大器
- 发射/接收切换电路
- 高发射信号线性度，满足OQPSK调制标准
- 集成功率检测器，用于发射功率监测和控制
- 低电压（1.2 V）CMOS控制逻辑
- 所有端口上的ESD保护电路
- 直流隔离的射频端口
- 所有VDD偏置引脚上的内部射频去耦
- 接收通道的低噪声系数
- 极低的直流功耗
- 完全片上匹配和去耦电路
- 所需外部元件极少
- 50 Ω输入/输出匹配
- 经市场验证的CMOS技术
- 小型QFN（16引脚，3.0 x 3.0 x 0.55 mm）封装，带裸露接地焊盘
应用领域
- ZigBee 扩展范围设备
- ZigBee 智能电源
- RF4CE 遥控器
- 家庭和工业自动化
- 自定义 2.4 GHz 无线电系统
- 移动和电池供电的 Zigbee 系统
