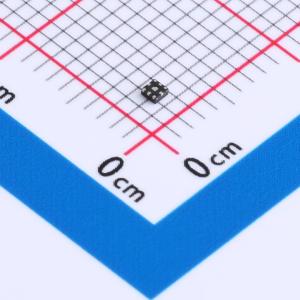

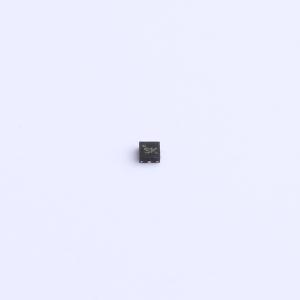

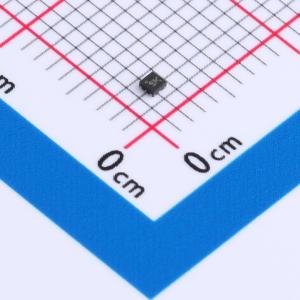

SKY13522-644LF

0.7至6.0GHz高隔离度单刀双掷开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SKY13522-644LF是一种单刀双掷(SPDT)开关，用于蜂窝应用中的单端切换。采用先进的开关技术，SKY13522-644LF在所有切换路径上保持低插入损耗和高隔离度。
品牌名称: SKYWORKS
商品型号: SKY13522-644LF
商品编号: C150874
商品封装: QFN-8(1.1x1.1)
包装方式: 编带
商品毛重: 0.267克(g)

商品概述

SKY13522 - 644LF是一款单刀双掷（SPDT）开关，用于蜂窝应用中的单端切换。采用先进的开关技术，SKY13522 - 644LF可确保所有切换路径均具备低插入损耗和高隔离度。根据施加在控制引脚（V1）上的逻辑电压电平，天线端口（RFC）通过低插入损耗路径连接到两个切换式RF输出端口（RF1或RF2）之一，而天线端口与另一个RF端口之间的路径则处于高隔离状态。 SKY13522 - 644LF采用小型8引脚、1.1 x 1.1 mm四方扁平无引脚（QFN）封装。

商品特性

宽带频率范围：0.7至6.0 GHz
高隔离度：在2.2 GHz时为47 dB（典型值）
单比特控制
小型QFN（8引脚、1.1 x 1.1 x 0.45 mm）封装（MSL1，符合JEDEC J - STD - 020标准，260 ℃）

应用领域

GSM/DCS/PCS/CDMA/WCDMA/TD - SCDMA单端滤波器切换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	射频开关
	频率	700MHz~6GHz
	隔离度	47dB

	属性	参数值
	插入损耗	1.2dB
	工作电压	2.5V~3.3V
	工作温度	-30℃~+90℃
