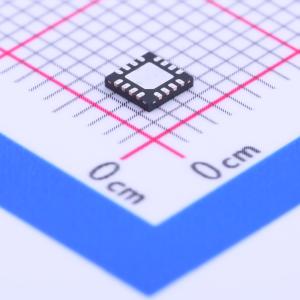

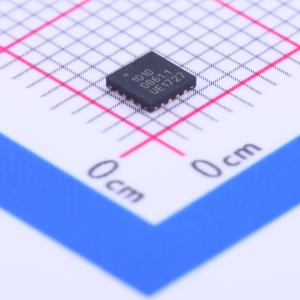

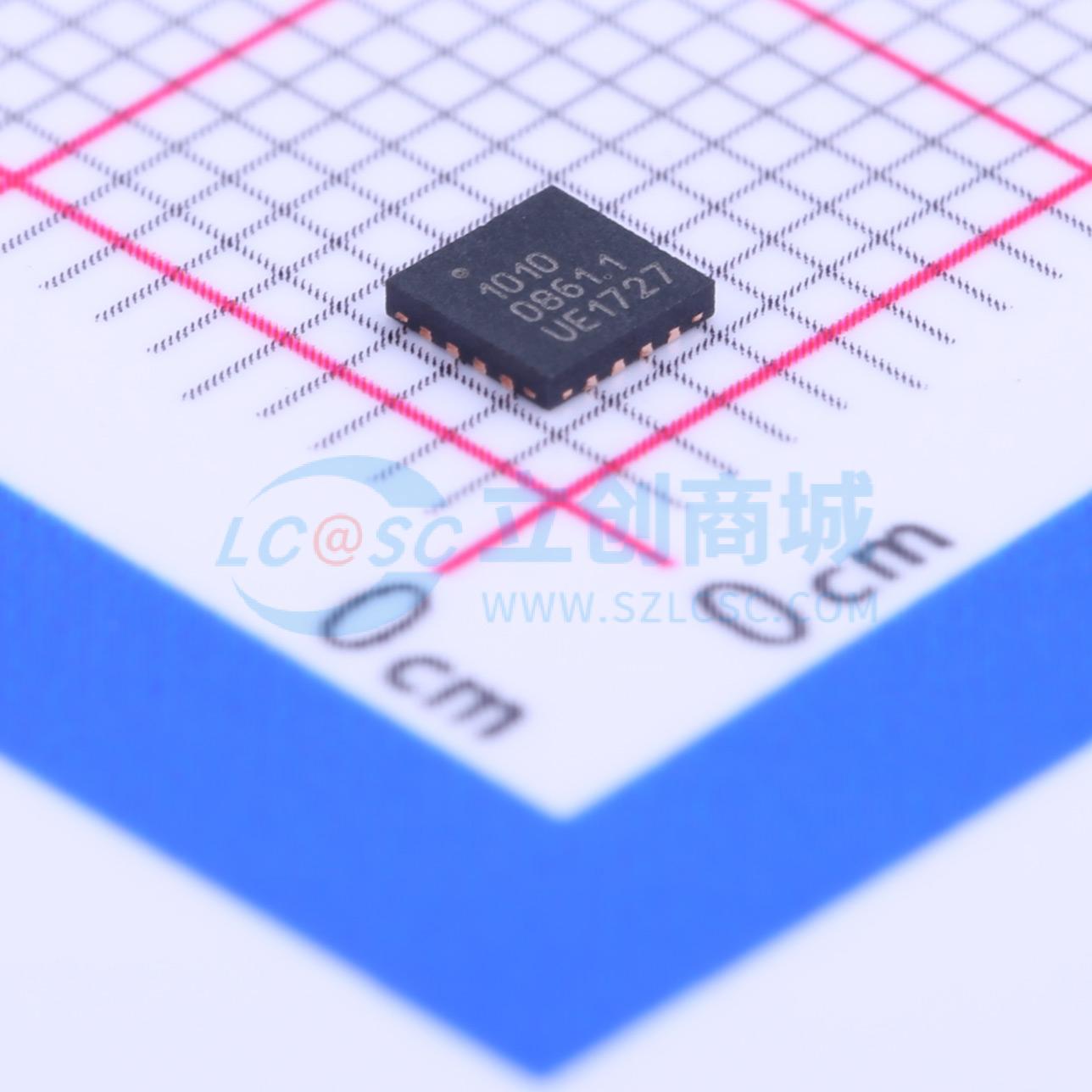

温馨提醒：图片仅供参考，商品以实物为准
RFX1010
700/800/900MHz宽带单芯片射频前端集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RFX1010 是一个宽带、全集成的单芯片单晶圆射频前端集成电路，集成了所有用于700/800/900MHz频段TDD模式射频前端所需的功能，包括线性PA、LNA、发射和接收切换电路、匹配网络和高次谐波滤波器。
- 品牌名称
- SKYWORKS
- 商品型号
- RFX1010
- 商品编号
- C150877
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.304克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | NFC | |
| 接口类型 | UART；I2C；SPI |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 780MHz~960MHz | |
| 工作电压 | 2.7V~3.6V | |
| 静态电流(Iq) | 40mA |
商品特性
- 700/800/900MHz单芯片、单晶片射频前端IC
- 独立的发射和接收射频收发端口及单天线端口
- 700/800/900MHz功率放大器，带低通谐波滤波器
- 低噪声放大器
- 发射/接收切换电路
- 高发射信号线性度，满足OQPSK调制标准
- 低电压（1.2V）CMOS控制逻辑
- 所有引脚上的ESD保护电路，直流接地射频端口
- 所有VDD偏置引脚上的内部射频去耦
- 接收通道的低噪声系数
- 高接收信号功率处理能力
- 极低的直流功耗
- 完全片上匹配和去耦电路
- 最少的外部组件需求
- 50欧姆输入/输出匹配
- 经市场验证的低成本CMOS技术
- 3x3x0.55mm小型QFN-16封装，带裸露地垫
应用领域
- 北美 900 MHz ISM 系统
- 东欧 870 MHz SRD 系统
- 智能电网/自动抄表/高级计量基础设施
- 智能家居电器
- 远程传感器和控制
- 其他 700/800/900 MHz 无线电设备
