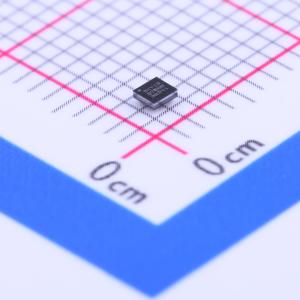

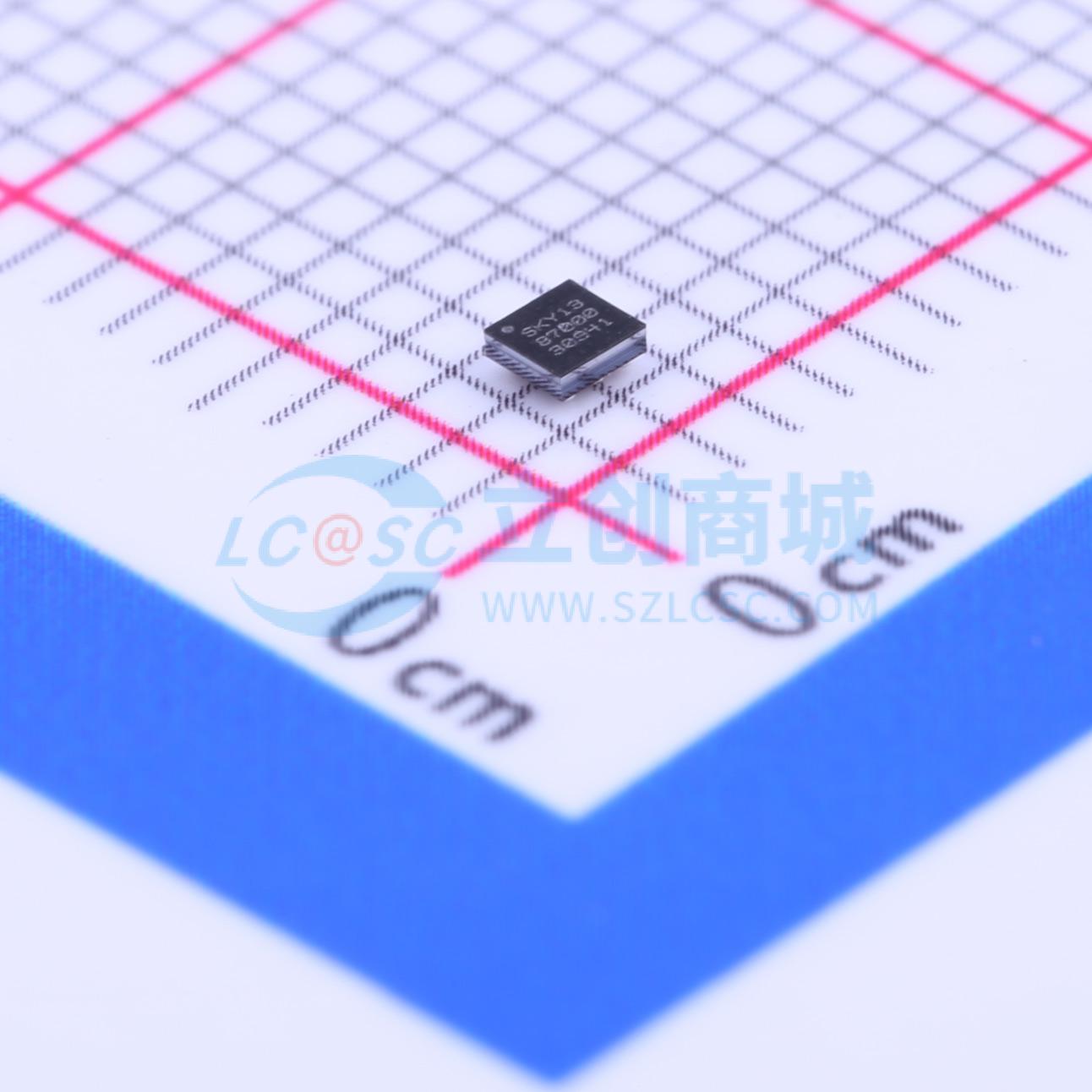

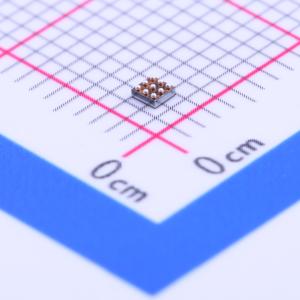

温馨提醒：图片仅供参考，商品以实物为准
SKY87000-13-001
多模式RF功率放大器用自动旁路降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SKY87000-13 动态控制多模式WCDMA或GSM/EDGE功率放大器的工作电压,输出电压范围为0.40 V至4.25 V,支持高达2A的总负载电流。该设备包括一个85 mΩ的旁路线性稳压器,可在极端负载瞬变和动态输出过渡性能方面提供改进。
- 品牌名称
- SKYWORKS
- 商品型号
- SKY87000-13-001
- 商品编号
- C150887
- 商品封装
- WLCSP-9(1.4x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 400mV~4.25V | |
| 输出电流 | 2A | |
| 开关频率 | 2MHz | |
| 工作温度 | -20℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SKY87000 - 13可动态控制多模式WCDMA或GSM/EDGE功率放大器（PA）解决方案的工作电压。SKY87000 - 13输出电压范围为0.40 V至4.25 V，能在所有工作状态下实现最佳效率。 该器件的输出电压由基带处理器发出的模拟信号控制。SKY87000 - 13通过降压和旁路稳压器可支持高达2 A的总负载电流。2 MHz的开关频率针对典型的2.2 μH电感器进行了优化，并降低了输出电容。 为进一步提升系统性能，该器件集成了一个85 mΩ的旁路线性稳压器，可使PA直接由电池供电。旁路稳压器的输出电压与降压稳压器的输出电压存在偏移，这改善了极端负载瞬态和动态输出转换性能。 SKY87000 - 13采用9凸点晶圆级芯片尺寸封装（WLCSP），引脚间距为0.5 mm。
商品特性
- 输入电压范围：2.7至5.5 V
- 动态输出电压：0.4 V至4.25 V
- 参考输入范围：−0.16 V至1.7 V
- 稳压器输出增益为参考输入电压的2.5倍
- 内部补偿电流/模式架构：
- 2 MHz开关频率
- 2.2 μH片上电感器
- 两个4.7 μF输出电容器
- 宽占空比范围（100%占空比工作）
- 集成85 mΩ（典型值）旁路稳压器
- 1 V输出阶跃响应时间小于10 μs
- 典型输出电流高达2 A
- 小型9凸点WLCSP封装（MSL1，符合JEDEC J - STD - 020标准，260 ℃）
应用领域
- 多模式射频功率放大器
- 智能手机、移动电话、蜂窝电话
- 无线USB数据卡
- 便携式媒体设备
