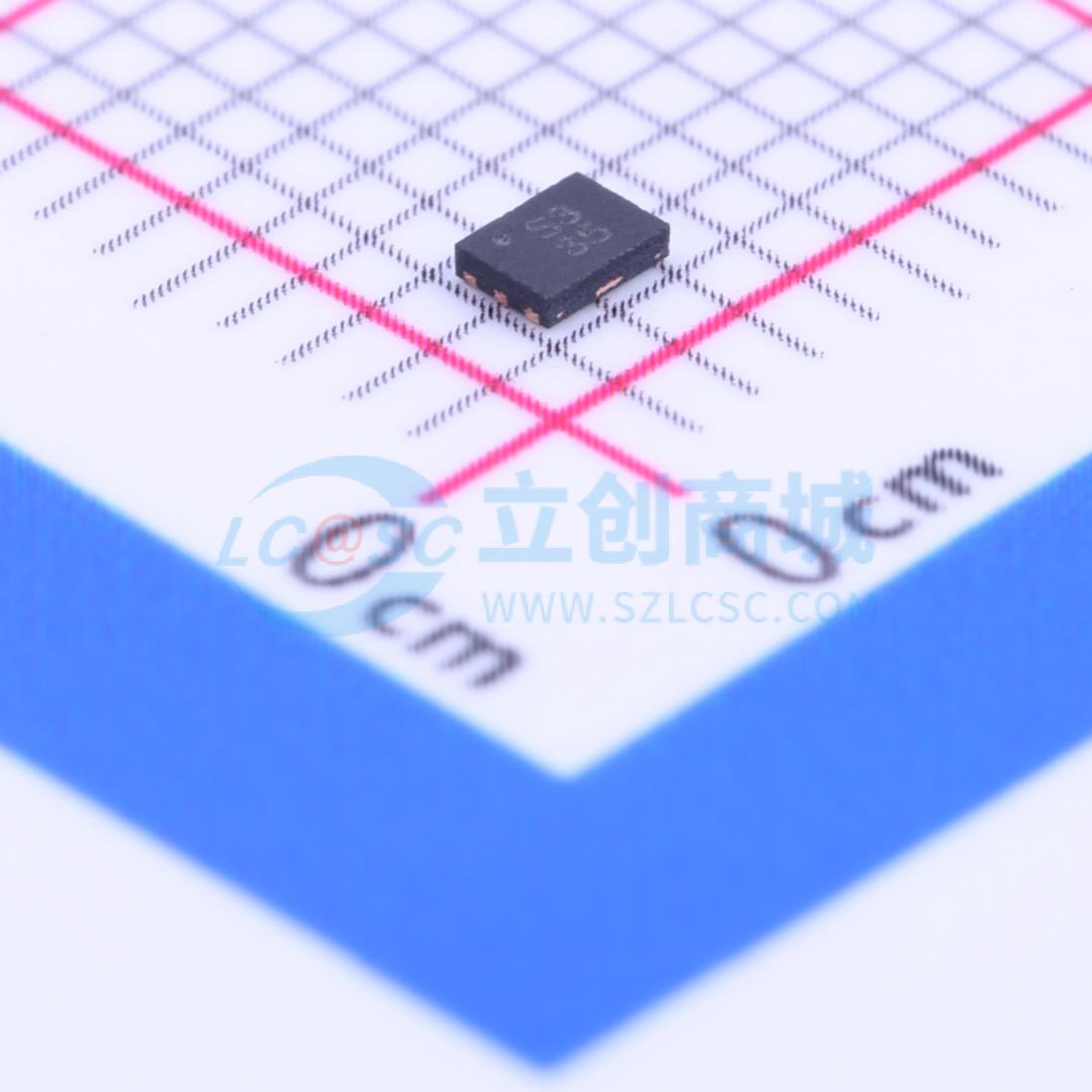

温馨提醒：图片仅供参考，商品以实物为准
SKY13335-381LF
0.1至6.0GHzGaAsSPDT射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SKY13335-381LF是一款pHEMTGaAsFETI/C开关，具有低插入损耗和正电压操作，非常低的直流功耗。该开关采用紧凑、低成本的1.5x2.0mm、6引脚微型引线框双列直插封装(MLPD)。
- 品牌名称
- SKYWORKS
- 商品型号
- SKY13335-381LF
- 商品编号
- C150893
- 商品封装
- XFDFN-6(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 100MHz~6GHz | |
| 隔离度 | 27dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.5dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
SKY13335 - 381LF是一款pHEMT砷化镓场效应晶体管集成电路（I/C）开关。该器件具有低插入损耗和正电压操作特性，且直流功耗极低。该开关采用紧凑、低成本的1.5×2.0 mm、6引脚微引脚框架双封装（MLPD）制造。 通过使用低损耗路径（即向VCTL1或VCTL2引脚施加正电压）将射频公共端口（RFC，引脚5）连接到OUT1或OUT2端口（分别为引脚1或3），该开关可用于发射/接收应用。该开关在隔离端口处为反射短路。
商品特性
- 正电压控制
- 控制电压高 = 1.8至5.0 V
- 宽带，0.1至6.0 GHz
- 极低插入损耗，在2.5 GHz时典型值为0.40 dB
- 高隔离度，在2.5 GHz时典型值为27 dB
- 出色的线性性能，在3 V时P1dB = +29 dBm
- 超小型MLPD（6引脚，1.5×2.0×0.5 mm）封装（MSL1，根据JEDEC J - STD - 020标准，可承受260 ℃）
应用领域
- WLAN 802.11 a/b/g网络
- WLAN中继器
- ISM频段无线电
- 低功耗发射接收系统
