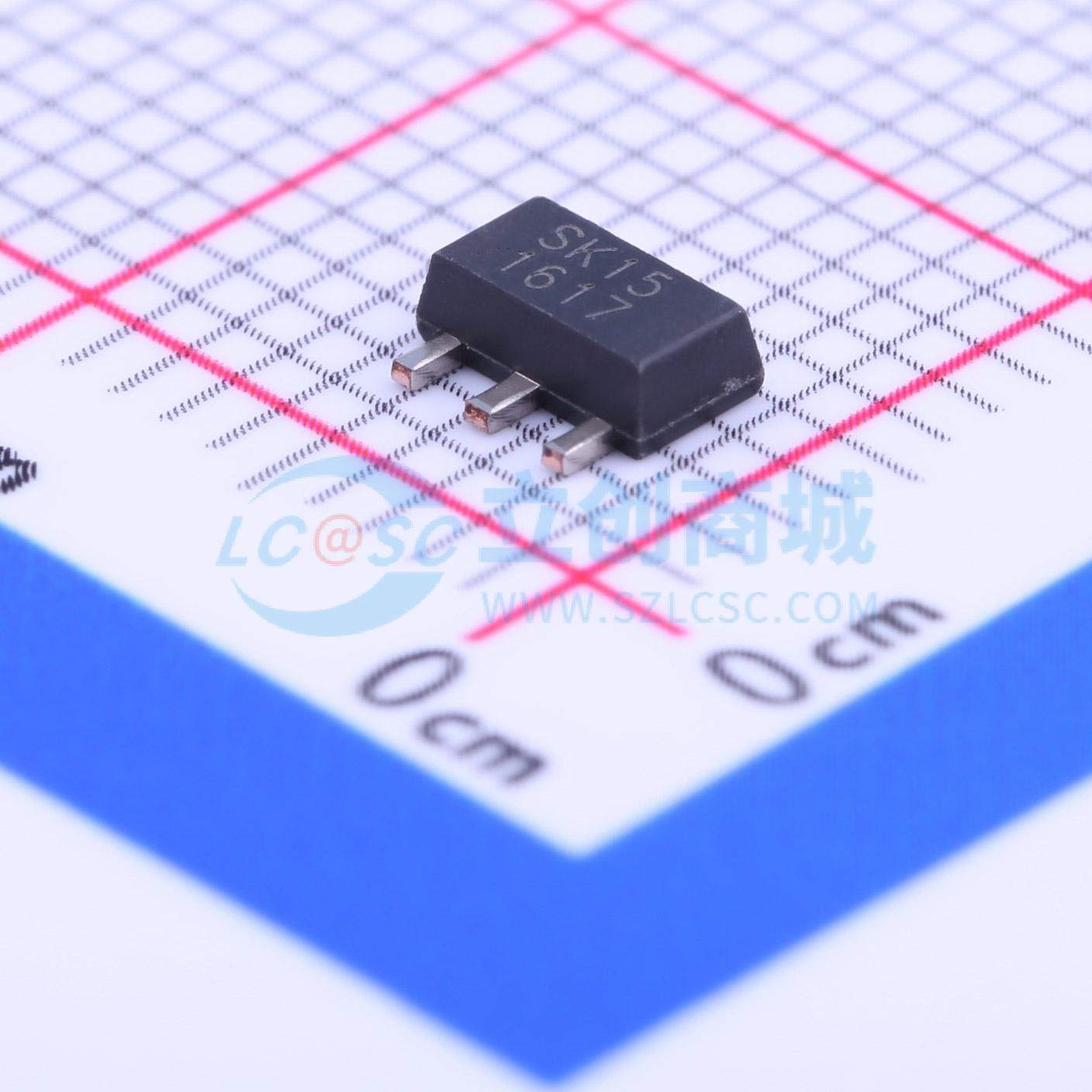

温馨提醒：图片仅供参考，商品以实物为准

SKY65015-70LF

0.1至6.0 GHz宽带可级联放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Skyworks SKY65015-70LF是一款通用宽带放大器，采用Skyworks InGaP HBT工艺制造，封装在小型SOT-89封装中。该设备的50Ω输入和输出阻抗使其易于级联，无需外部阻抗匹配网络。其典型的小信号增益为18 dB（2 GHz时），1 dB增益压缩点输出功率为+17 dBm（2 GHz时），三阶交调截点为+35 dBm（2 GHz时）。
品牌名称: SKYWORKS
商品型号: SKY65015-70LF
商品编号: C150861
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.392克(g)

商品参数

商品概述

一款通用宽带放大器。该器件采用磷化铟镓异质结双极晶体管（InGaP HBT）工艺制造，采用小型小外形晶体管（SOT - 89）封装。该器件的输入和输出阻抗均为50 Ω，无需外部阻抗匹配网络即可轻松级联。SKY65015 - 70LF的典型 - 3 dB带宽为0.1至6.0 GHz。该放大器也提供塑料微X封装（SKY65015 - 214LF）和SC - 88封装（SKY65015 - 92LF）。

商品特性

宽带频率范围：0.1至6.0 GHz
小信号增益：在2 GHz时典型值为18 dB
高输出三阶交调截点（OIP3）：典型值为+35 dBm
1 dB压缩点输出功率（OP1dB）：在2 GHz时典型值为+17 dBm
输入和输出阻抗：标称值为50 Ω
单路正直流电源供电
SOT - 89（4引脚，1.5×4.0 mm）封装（按照JEDEC J - STD - 020标准，湿度敏感度等级1，260 ℃）

应用领域

无线基础设施：无线局域网（WLAN）、家庭局域网（HLAN）、直播卫星（DBS）、宽带、蜂窝基站
测试仪器
有线电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	RF放大器
	频率	100MHz~6GHz
	增益	18dB
	噪声系数	4.2dB
	工作电压	5V

	属性	参数值
	工作电流	120mA
	P1dB	17dBm
	工作温度	-
	IP3	35dBm
