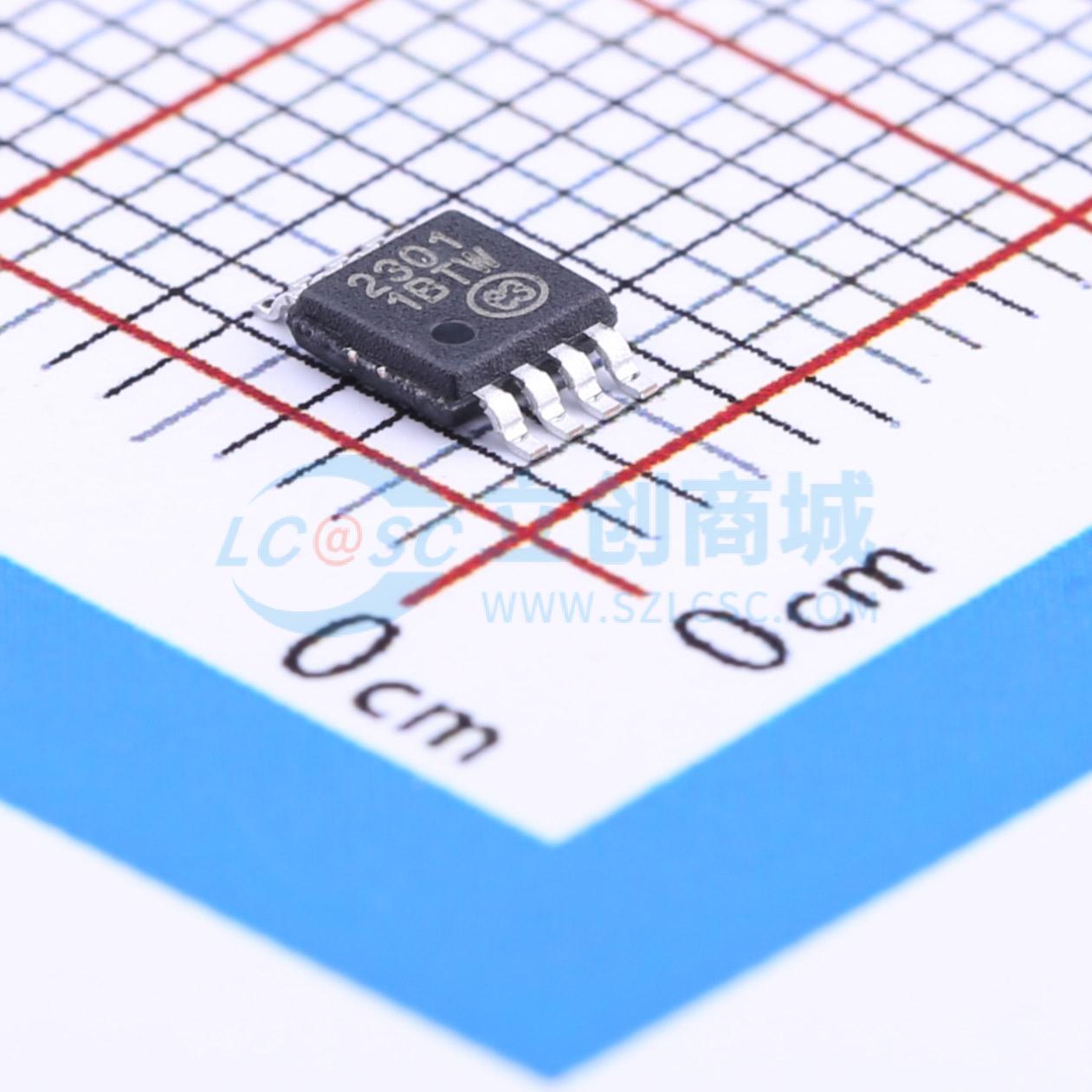

EMC2301-1-ACZL-TR
3.6V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EMC2301是一款符合SMBus标准的风扇控制器，带有PWM风扇驱动器。该风扇驱动器由可编程频率PWM驱动器和风扇速度控制算法控制，可在闭环模式下运行，也可作为直接PWM控制设备运行。每个闭环风扇速度控制算法（FSC）都能够检测老化风扇并向系统发出警报
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- EMC2301-1-ACZL-TR
- 商品编号
- C148036
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | - | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SMBus | |
| 静态电流(Iq) | 350uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
EMC2301是一款符合SMBus标准的风扇控制器，带有PWM风扇驱动器。该风扇驱动器由可编程频率的PWM驱动器和风扇速度控制算法控制，可采用闭环方式运行，也可作为直接PWM控制设备运行。 每个闭环风扇速度控制算法（FSC）都能够检测老化风扇并向系统发出警报。同样，它也能检测到停转或锁定的风扇并触发中断。 此外，EMC2301提供时钟输出，以便在大型分布式系统中，多个设备可以级联并同步到同一时钟源，从而实现最佳性能。
商品特性
- 可编程风扇控制电路（EMC2301）
- 兼容4线风扇
- 高速PWM（26 kHz）
- 低速PWM（9.5Hz - 2240Hz）
- 可选的老化风扇检测功能
- 风扇启动控制和斜坡速率控制
- 风扇停转警报
- 基于RPM的风扇控制算法
- 从500 RPM到16k RPM的精度为0.5%（外部晶体振荡器）
- 从500 RPM到16k RPM的精度为1%（内部时钟）
- 符合SMBus 2.0标准
- 兼容SMBus警报
- CLK引脚可提供时钟源输出
- 采用8引脚无铅、符合RoHS标准的MSOP封装
应用领域
- 服务器
- 投影仪
- 工业和网络设备
- 笔记本电脑
