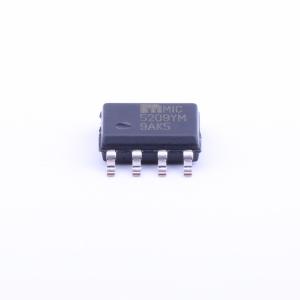

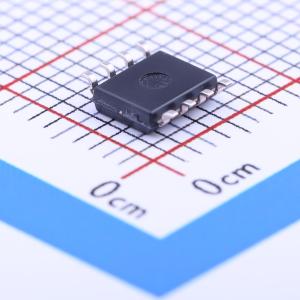

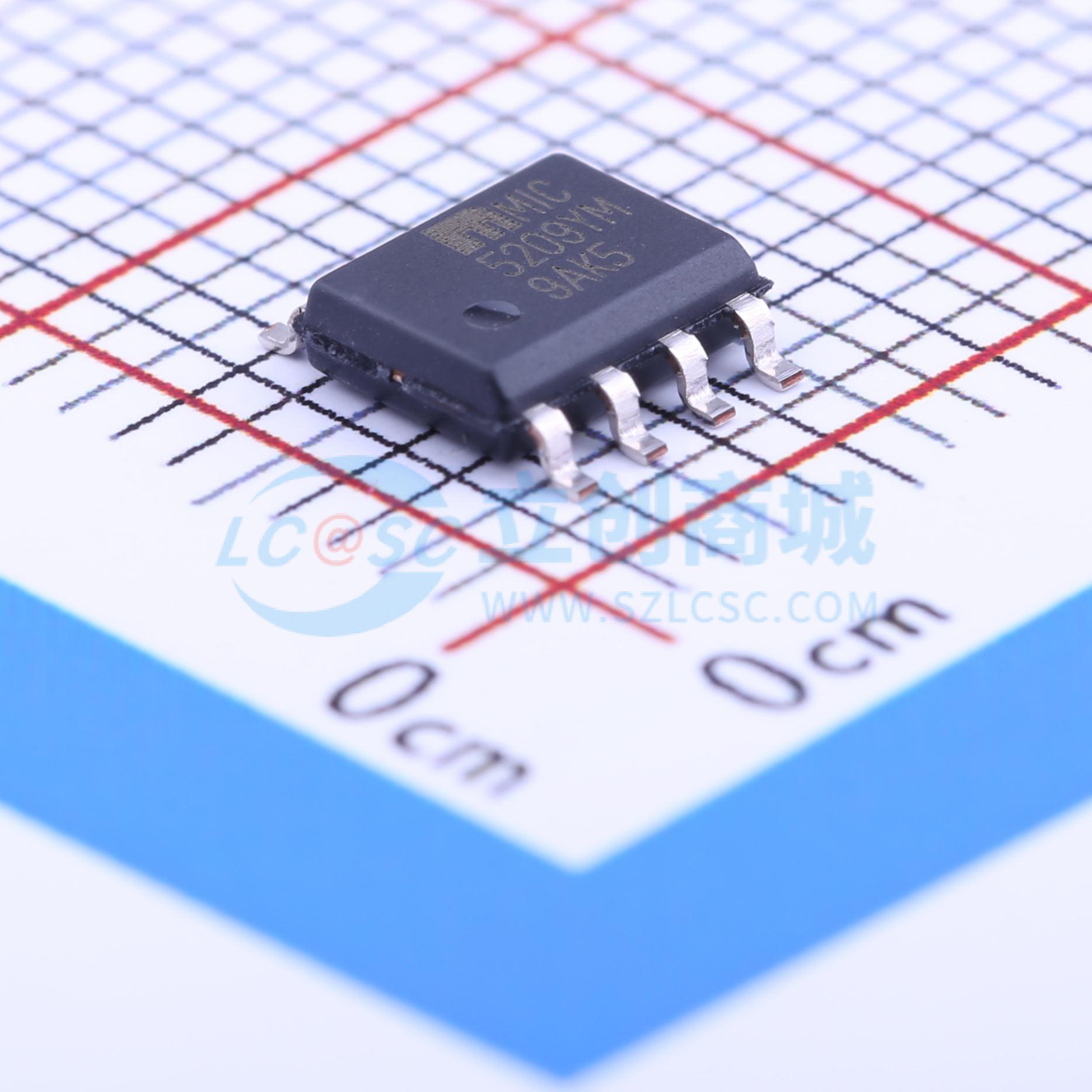

温馨提醒：图片仅供参考，商品以实物为准

MIC5209YM

ADJ 输入16V 输出2.5V~15V 500mA

描述: 是一款高效线性稳压器，具有极低的压差电压，轻载时典型值为10 mV，满载时小于500 mV，输出电压精度优于1%。专为手持电池供电设备设计，具有低接地电流，有助于延长电池寿命。SOIC-8和DDPAK版本上的使能/关断引脚可通过接近零的关断电流进一步延长电池寿命。关键特性包括反接电池保护、限流、过温关断、超低噪声能力（SOIC-8和DDPAK版本），并提供散热高效的封装。有可调或固定输出电压可选。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC5209YM
商品编号: C148026
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.169克(g)

商品参数

商品概述

MIC5209是一款高效的线性稳压器，具有非常低的压差电压，通常在轻负载下为10 mV，在满载下小于500 mV，输出电压精度优于1%。该款稳压器专为手持式电池供电设备设计，具有低接地电流，有助于延长电池寿命。SOIC-8和DDPAK版本上的使能/关机引脚可以通过接近零的关机电流进一步延长电池寿命。主要特性包括反向电池保护、电流限制、过温关机、超低噪声能力（SOIC-8和DDPAK版本），并提供热效率高的封装。MIC5209提供可调或固定输出电压版本。

商品特性

输出电压范围：1.8V – 15V
满足Intel Slot 1和Slot 2要求
在整个工作温度范围内保证500 mA输出
全负载下最大压降电压低至500 mV
极佳的负载和线性调节
热效率高的表面贴装封装
低温漂
电流和热限制
反向电池保护
无负载稳定性
1% 输出精度
超低噪声能力，采用SOIC-8和DDPAK封装
超小型3 mm x 3 mm DFN封装

应用领域

支持Pentium II Slot 1 和 Slot 2 的电路
笔记本、手提电脑和平板电脑
移动电话
消费类和个人电子产品
SMPS 后置调节器和DC/DC模块
高效率线性电源供应器

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1个/管，最小起订量 1 个)

个

起订量：1 个1个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	16V
	输出电压	1.8V；15V；2.5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	500mV@(500mA)

	属性	参数值
	静态电流(Iq)	350uA
	噪声	-
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
