RT1720GF

RT1720是一款过压和过流保护电路。它通过可调节的过压和过流阈值来监测电路的输入电压和电流，仅在安全时驱动外部N沟道MOSFET开关，将输入电压连接到输出电压。其较宽的输入电压范围使其适用于高压应用以及会经历大瞬态电压和电流的系统，如汽车、电信和工业应用。

在过压事件期间，RT1720会迅速降低外部MOSFET的栅极驱动，以将输出电压调节到由外部反馈（FB）电阻选择的水平。在过流事件期间，当负载汲取过大电流时，RT1720会降低栅极驱动，以将输出电流调节到由外部电流检测电阻设置的水平。在这两种情况下，输出电压或电流均进行线性调节，从而使MOSFET负载开关承受热应力。不过，一个外部可调定时器会限制MOSFET承受应力的持续时间，最终发出故障信号，然后关断MOSFET。之后，RT1720会周期性地重新启动操作，以测试故障是否已消除。该定时器可保护MOSFET，同时允许负载电路在电压和电流浪涌（如汽车中的负载突降或磁盘驱动器启动）期间暂时正常运行。

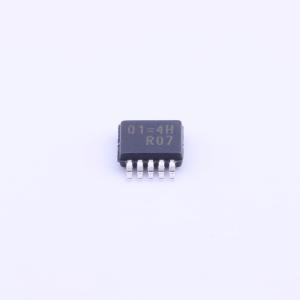

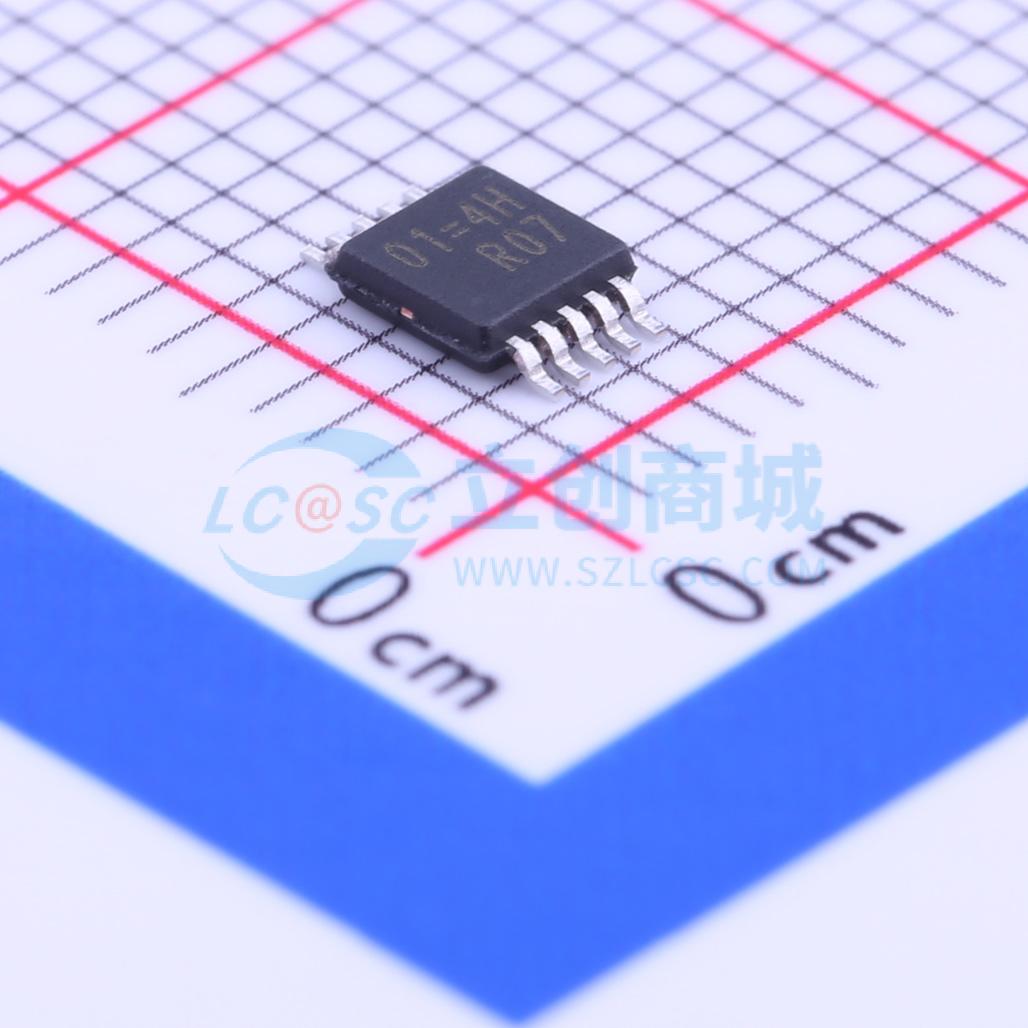

RT1720的特性包括漏极开路故障和电源正常输出，以及一个关断输入。RT1720采用MSOP - 10封装。

• 宽输入工作范围：5V至80V
• 负输入电压额定值至 - 60V
• 可调输出钳位电压
• 可调过流保护
• 用于故障保护的可编程定时器
• 低关断电流
• 内部电荷泵N沟道MOSFET驱动
• 过压时80mA快速MOSFET关断
• 故障输出指示

• 汽车浪涌保护
• 热插拔/带电插入
• 电池供电系统的高端开关
• 本质安全应用
