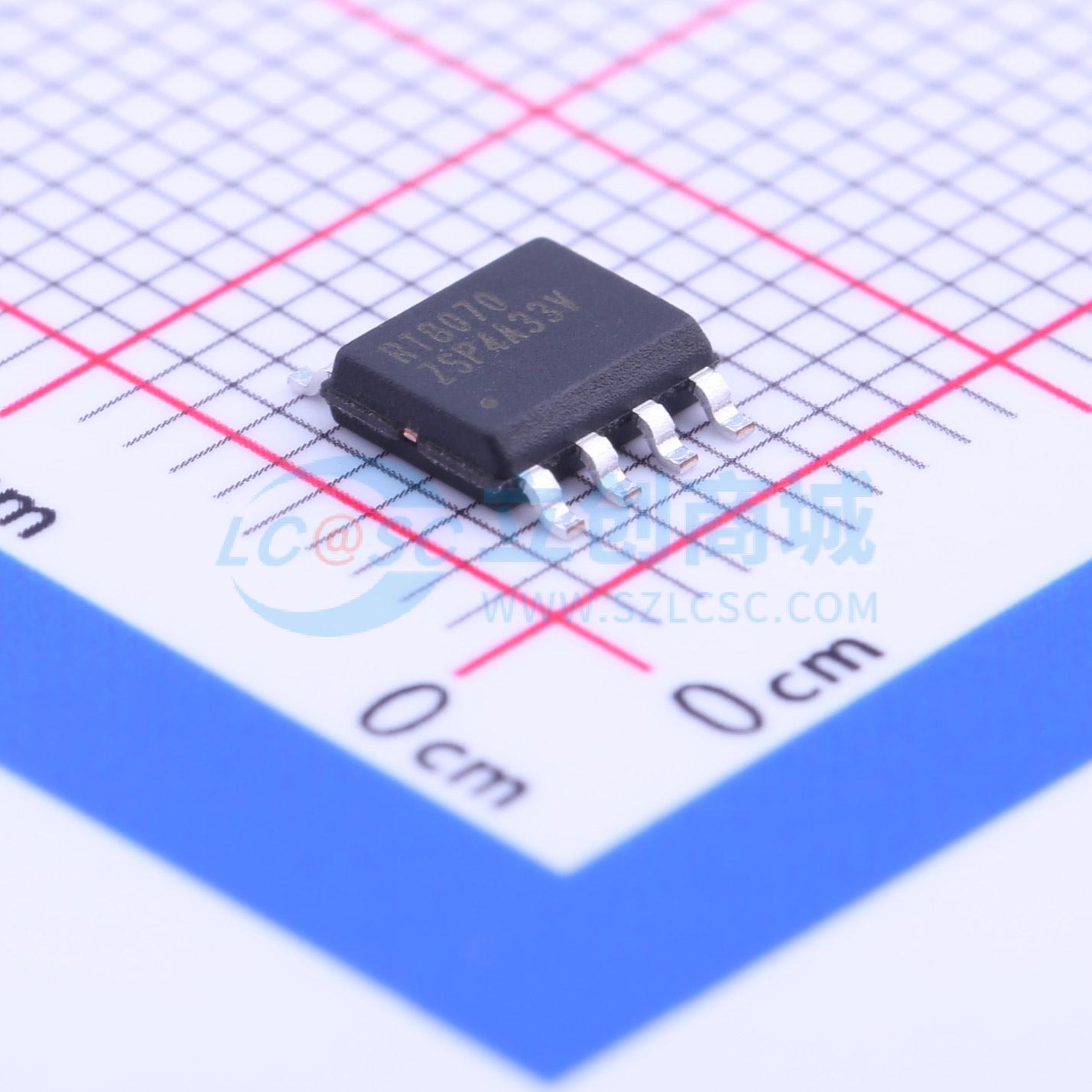

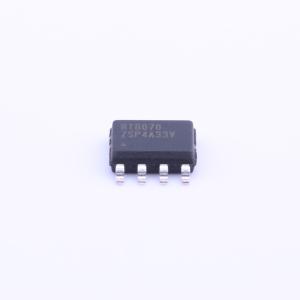

RT8070ZSP

4A、2MHz同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4A,2MHz,同步降压型转换器
品牌名称: RICHTEK(立锜)
商品型号: RT8070ZSP
商品编号: C147995
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

RT8070是一款高效率同步降压DC-DC转换器。其输入电压范围为2.7V至5.5V，可提供0.8V至5V的可调稳压输出，并能提供高达4A的输出电流。内部集成的低导通电阻功率开关提高了效率，并消除了对外部肖特基二极管的需求。如果RT引脚悬空，则默认的开关频率设定为2MHz。通过添加外部电阻，开关频率也可以在200kHz至2MHz之间变化。采用外部补偿的电流模式操作可以在广泛的负载和输出电容范围内优化瞬态响应。

商品特性

高效率：高达95%
可调频率：200kHz至2MHz
无需肖特基二极管
0.8V基准允许低输出电压
低压差操作：100%占空比
使能功能
外部软启动
电源良好功能
符合RoHS标准且无卤素

应用领域

液晶电视/显示器
笔记本电脑
分布式电源系统
IP电话
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	800mV~5V
	输出电流	4A
	开关频率	2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
