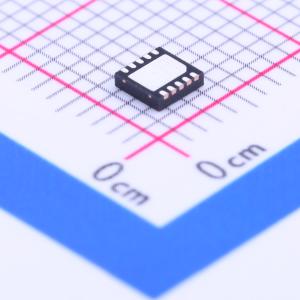

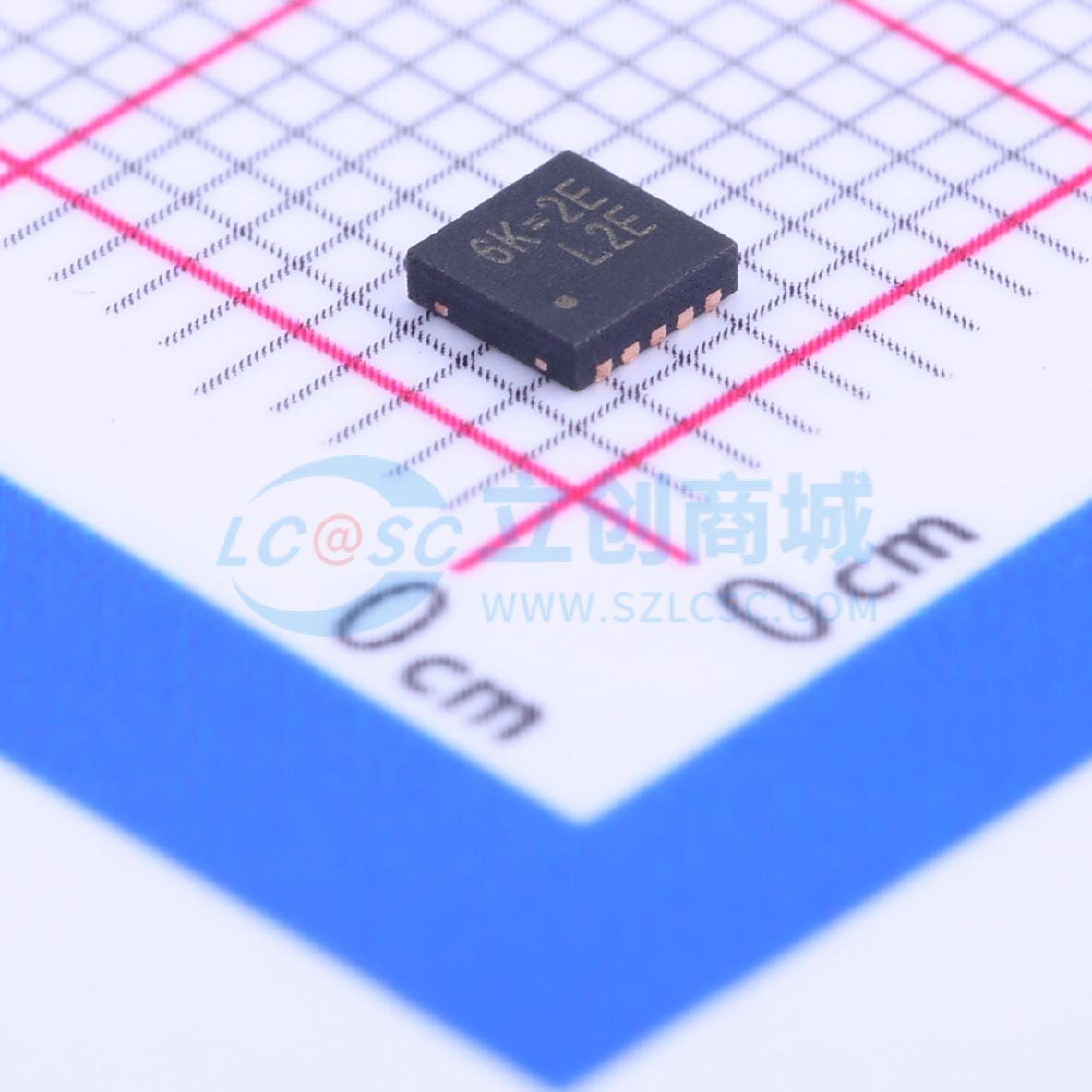

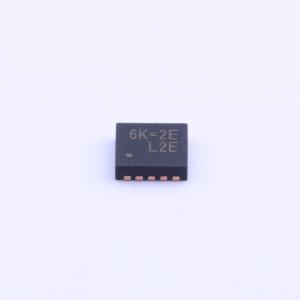

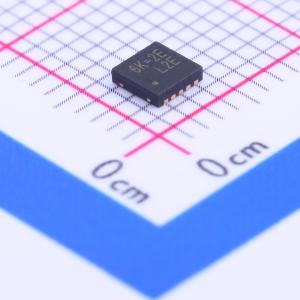

RT6219AGQW
4A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT6219是一款4A、23V输入电压范围的同步降压转换器,采用高级恒定导通时间（ACOTTM）控制模式,提供快速瞬态响应和全面保护功能,包括过流保护、欠压保护和过压保护。该IC还提供1.5ms内部软启动功能和开漏电源良好指示器。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT6219AGQW
- 商品编号
- C147982
- 商品封装
- WDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.083克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~23V | |
| 输出电压 | 0V~5V | |
| 输出电流 | 4A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT6219 是一款具有高级恒定导通时间（ACOTTM）模式控制的同步降压转换器，可提供非常快速的瞬态响应，无需外部补偿器。RT6219 的工作输入电压范围为 5V 至 23V，提供完整的保护功能，包括过流保护（OCP）、欠压保护（UVP）和过电压保护（OVP）。该 IC 还提供 1.5 毫秒的内部软启动功能和开漏电源良好指示器。
商品特性
- 5V 至 23V 输入电压范围
- 可调输出范围从 0.6V 至 5V
- 支持高达98%的占空比，适用于2S电池应用
- 500kHz 开关频率
- ACOTTM 模式实现快速瞬态响应
- 集成 MOSFET：高端 MOSFET 为 67mΩ，低端 MOSFET 为 41mΩ
- 支持 MLCC 输出电容
- 内部软启动（典型值1.5ms）
- 内置 OVP/UVP/OCP
- 电源良好指示器
- 热关断
应用领域
- 笔记本电脑
- 平板电脑
- 网络系统
- 服务器
- 个人视频录像机
- 平板电视和显示器
- 分布式电源系统
