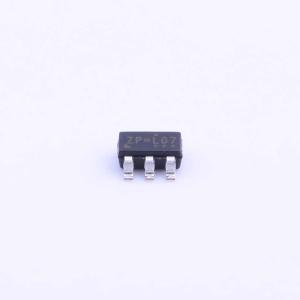

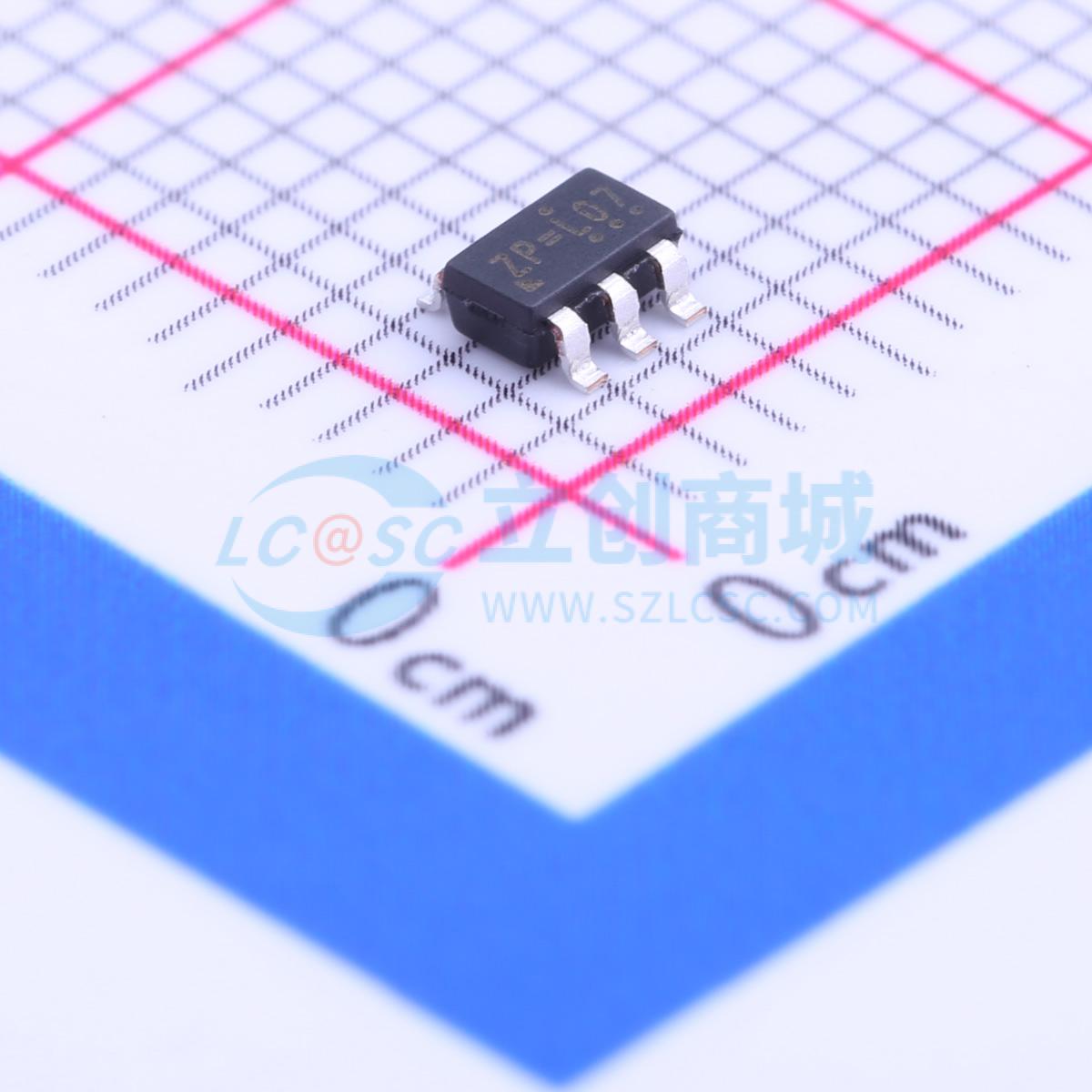

RT9711CGB

RT9711A/B/C/D 是高性价比、低电压的单 N 沟道 MOSFET 高端功率开关，针对自供电和总线供电的通用串行总线 (USB) 应用进行了优化。RT9711 系列配备电荷泵电路，用于驱动内部 MOSFET 开关。该开关的低导通电阻 RDS(ON) 为 80mΩ，满足 USB 压降要求。设有标志输出，可向本地 USB 控制器指示故障状态。 其他特性包括：软启动功能，可限制插入时的浪涌电流；热关断功能，可防止大电流负载导致开关灾难性故障；欠压锁定 (UVLO) 功能，确保只有在输入电压有效时器件才会开启；根据 USB 电源要求，双端口的 RT9711A/B 故障电流通常限制在 2.5A，单端口的 RT9711C/D 限制在 1A；静态电流低至 25μA，使该器件非常适合便携式电池供电设备。 RT9711 系列提供 SOT - 23 - 5、TSOT - 23 - 5、SOP - 8 和 MSOP - 8 封装，适用于各种广泛的应用场景。

• 符合 USB 规范
• 内置 N 沟道 MOSFET，典型导通电阻 RDS(ON)：SOT - 23 - 5 和 TSOT - 23 - 5 封装为 80mΩ，SOP - 8 和 MSOP - 8 封装为 90mΩ
• 输出可在关断状态下强制高于输入
• 低电源电流：开关导通状态下典型值为 25μA，关断状态下典型值为 1μA
• RT9711A/B 保证连续负载电流为 1.5A，RT9711C/D 为 0.6A
• 宽输入电压范围：2.5V 至 5.5V
• 开漏故障标志输出
• 热插拔应用（软启动）
• 典型欠压锁定 (UVLO) 电压为 1.7V
• 限流保护
• 热关断保护
• 反向电流阻断（无体二极管）
• 最小的 SOT - 23 - 5 和 TSOT - 23 - 5 封装可最小化电路板空间
• 通过 UL 认证 - E219878
• 通过 TUV IEC60950 - 1:2005 认证
• 符合 RoHS 标准且 100% 无铅 (Pb)

• USB 总线/自供电集线器
• USB 外设
• ACPI 电源分配
• PC 卡热插拔
• 笔记本电脑、主板 PC
• 电池供电设备
• 热插拔电源
• 电池充电电路
