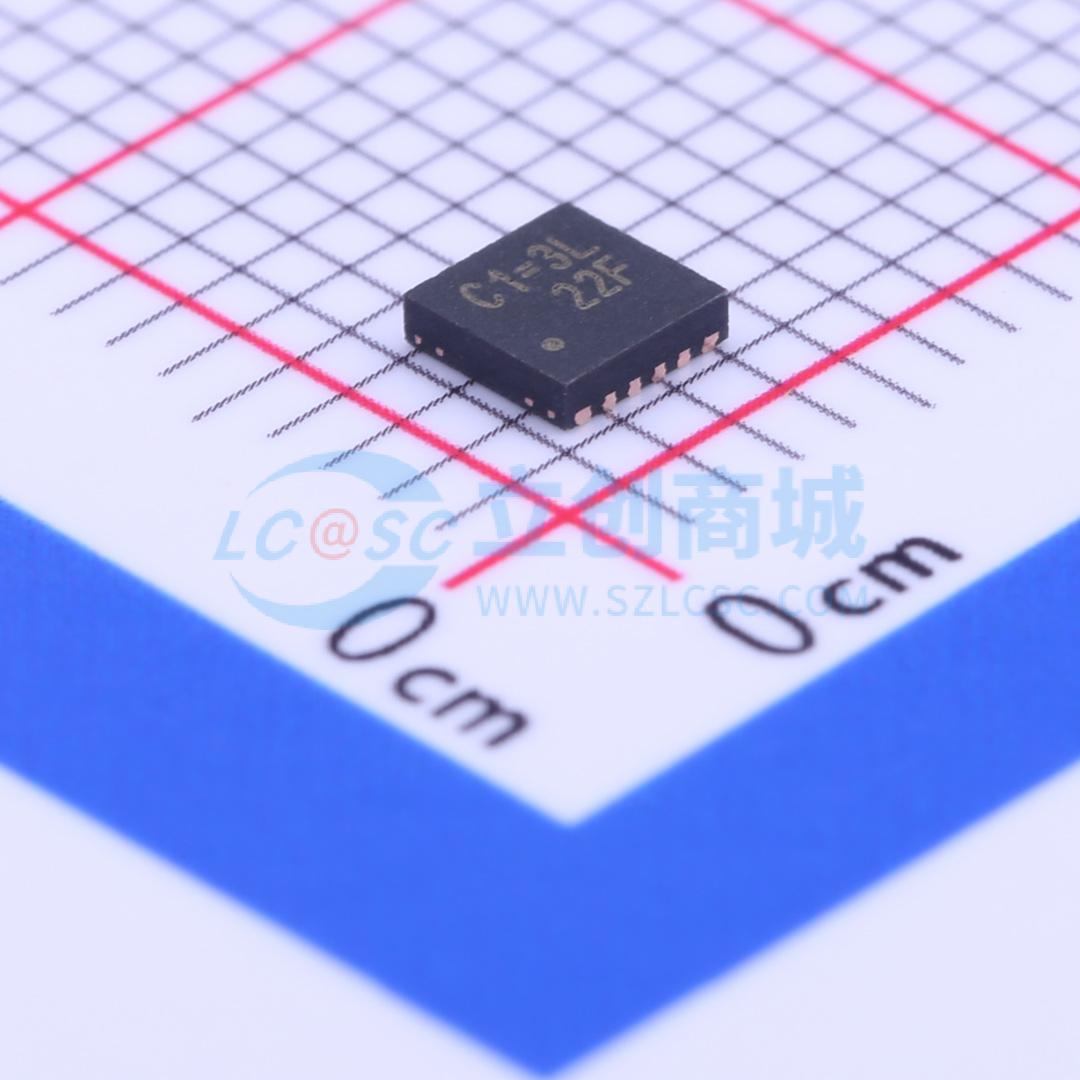

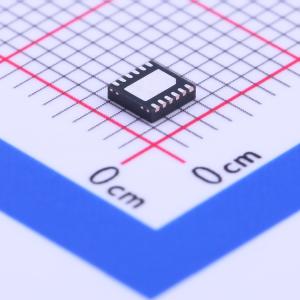

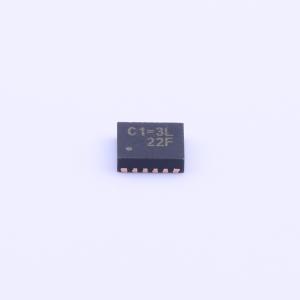

RT8020GQW
双路高效PWM降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8020是一款双路高效脉冲宽度调制（PWM）降压DC/DC转换器,适用于便携式电子设备。它可以在2.5V到5.5V的输入电压范围内工作,提供高达1A的输出电流。该器件支持固定和可调输出电压,具有高效率、低静态电流和固定开关频率等特性。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8020GQW
- 商品编号
- C147984
- 商品封装
- WDFN-12L-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT8020是一款双高效率脉冲宽度调制（PWM）降压DC/DC转换器。它能够在2.5V至5.5V的宽输入电压范围内提供1A的输出电流，非常适合由单节锂离子电池或其他在此范围内的电源供电的便携式电子设备，如手机、PDA和其他手持设备。
该芯片具有两种工作模式：PWM/低压差自动切换模式和关断模式。内部同步整流器具有低RDS(ON)，在PWM模式下显著降低了导通损耗，实际应用中无需外部肖特基二极管。
当正常的PWM无法通过持续开启上端PMOS提供稳定的输出电压时，RT8020进入低压差模式。当EN引脚被拉低时，RT8020进入关断模式，此时消耗电流小于0.1μA。
由于固定的工作频率为1.5MHz，开关纹波可以通过小型封装滤波元件轻松平滑。这与小型WDFN-12L 3x3封装一起，提供了较小的PCB面积应用。其他特性包括软启动、精度为2%的较低内部参考电压、过温保护和过流保护。
商品特性
- 2.5V 至 5.5V 输入电压范围
- 可调输出电压从 0.6V 到 VOUT
- 固定/可调输出电压：1.2V、1.3V、1.8V、2.5V 和 3.3V
- 1A 输出电流
- ±2% 效率
- 无需肖特基二极管
- 每通道 50μA 静态电流
- 1.5MHz 固定频率 PWM 操作
- 小型 12 引脚 WDFN 封装
- 符合 RoHS 标准且 100% 无铅 (Pb)
应用领域
- 手机
- 个人信息设备
- 无线和DSL调制解调器
- MP3播放器
- 便携式仪器
