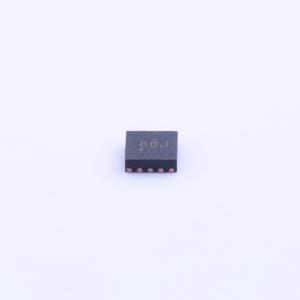

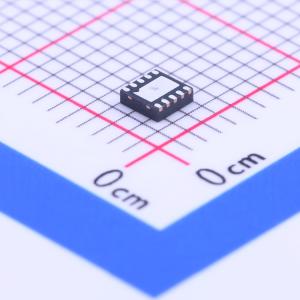

温馨提醒：图片仅供参考，商品以实物为准

RT6150BGQW

电流模式升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Buck-BoostDC/DC转换器
品牌名称: RICHTEK(立锜)
商品型号: RT6150BGQW
商品编号: C147972
商品封装: WSON-10-EP(2.5x2.5)
包装方式: 编带
商品毛重: 0.285克(g)
网友设计参考: 单锂自动升降压3V3输出

商品参数

商品概述

RT6150A/B是一款高效、固定频率的降压-升压型DC/DC转换器，可在输入电压高于、低于或等于输出电压的条件下工作。该IC采用的拓扑结构可在所有工作模式下实现连续传递函数，使其非常适合输出电压在电池电压范围内的单节锂离子、多节碱性或镍氢电池应用。该器件包含两个N沟道MOSFET开关和两个P沟道MOSFET开关，以实现高效运行。开关频率设定为1MHz，以减小外部元件尺寸。在省电模式（PSM）下，静态电流仅为60μA，可最大限度延长便携式应用中的电池续航时间。PSM操作由用户控制，可通过将PS引脚拉低来启用。若将PS引脚拉高，则启用固定频率开关模式。其他特性包括低关断电流、内部软启动控制、热关断保护和电流限制。RT6150A采用3x3 WDFN-10L封装，RT6150B采用2.5x2.5 WDFN-10L封装。

商品特性

单电感
电池电压下的固定频率运行
同步整流：效率高达90%
高达800mA的连续输出电流
关断时VOUT与VIN断开
省电模式（PSM）启用控制
关断电流<1μA
输入电压范围：1.8V至5.5V
固定3.3V输出和1.8V至5.5V可调输出电压选项
10引脚WDFN封装
符合RoHS标准且无卤

应用领域

便携式产品
手持式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交48单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	1.8V~5.5V
	输出电流	800mA
	开关频率	800kHz~1.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	60uA
	开关管(内置/外置)	内置
	输出类型	可调
