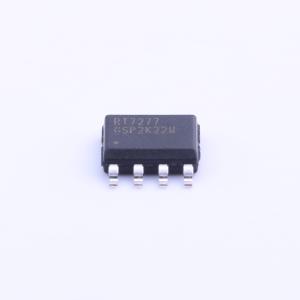

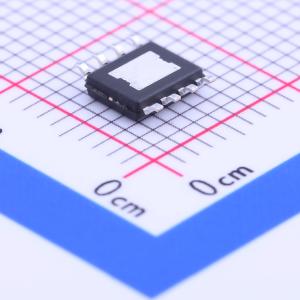

RT7277GSP
3A, 18V, 700kHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT7277是一款采用高级恒定导通时间(ACOTTM)模式控制的同步降压DC/DC转换器,支持4.5V至18V的输入电压范围,最大输出电流为3A,开关频率为700kHz,输出电压可调范围为0.765V至8V。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT7277GSP
- 商品编号
- C147981
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 765mV~8V | |
| 输出电流 | 3A | |
| 开关频率 | 700kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT7277是一款具有高级恒定导通时间（ACOTTM）模式控制的同步降压DC/DC转换器。它能够从4.5V到18V的输入电源提供高达3A的输出电流，实现高功率密度。专有的ACOTTM模式在宽负载范围和各种陶瓷电容下提供了最佳的瞬态响应，使得可以采用极低ESR的输出电容来确保性能稳定。此外，RT7277在线路和负载变化时保持出色的恒定开关频率，结合ACOTTM模式操作的集成同步功率开关，在整个输出电流负载范围内提供高效率。逐周期电流限制通过检测低端MOSFET的谷值来提供精确保护，并且外部软启动设置消除了启动过程中的输入电流浪涌。保护功能还包括输出欠压保护、输出过压保护以及热关断。
应用领域
- 工业和商业低功耗系统
- 计算机外设
- 液晶显示器和电视
- 绿色电子/家电
- 高性能DSP、FPGA和ASIC的负载点调节
