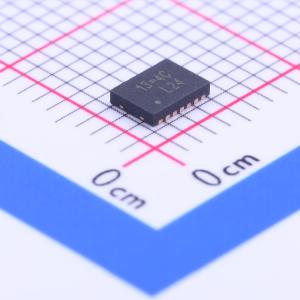

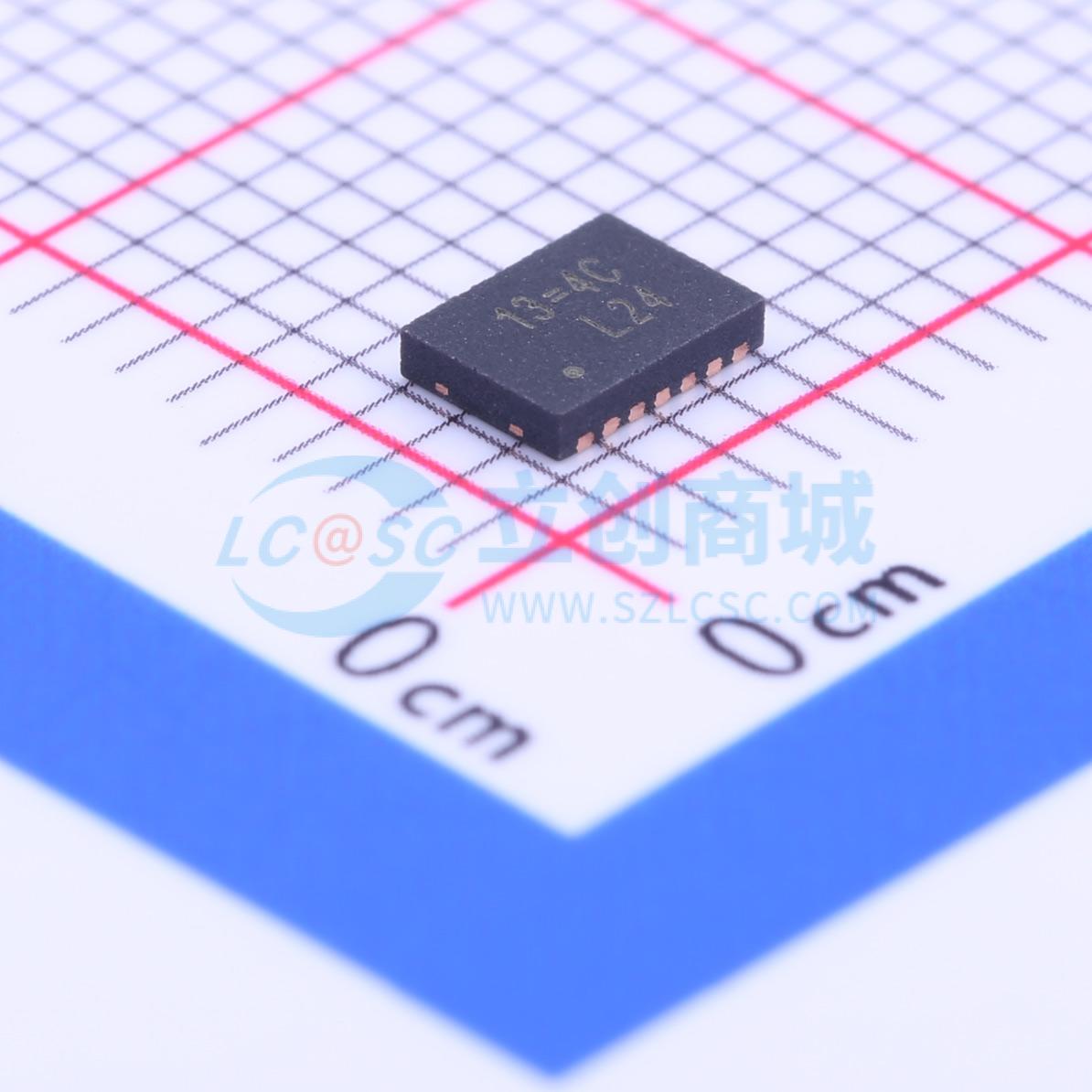

RT7258GQW

8A同步降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT7258是一款8A输出电流的同步降压DC/DC转换器,支持4.5V到24V的输入电压范围,具有600kHz的开关频率,内置高侧MOSFET,外部低侧MOSFET驱动,支持0.808V到15V的可调输出电压,效率高达95%,适用于分布式电源系统、数字机顶盒、个人数字录像机、宽带通信和液晶电视等应用。
品牌名称: RICHTEK(立锜)
商品型号: RT7258GQW
商品编号: C147980
商品封装: DFN-14(3x4)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

RT7258是一款同步降压DC/DC转换器，集成了高端内部功率MOSFET和用于低端外部功率MOSFET的栅极驱动器。它可在4.5V至24V的输入电源下提供高达8A的输出电流。RT7258的电流模式架构可在更宽的输入电压和负载范围内优化瞬态响应。逐周期电流限制可防止输出短路，软启动可消除启动期间的输入电流浪涌。RT7258可与频率范围为300kHz至1.5MHz的外部时钟同步。 RT7258提供WDFN-14L 4x3和SOP-8（外露焊盘）封装。

商品特性

4.5V至24V输入电压范围
8A输出电流
45mΩ内部高端N沟道MOSFET
电流模式控制
600kHz开关频率
0.808V至15V可调输出
高达95%的效率
内部补偿
使用陶瓷电容时稳定
同步外部时钟：300kHz至1.5MHz
逐周期电流限制
输入欠压锁定
输出欠压保护
电源正常指示
热关断保护
符合RoHS标准且无卤素

应用领域

分布式电源系统中的负载点稳压器
数字机顶盒
个人数字录像机
宽带通信
平板电视和显示器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	808mV~15V
	输出电流	8A
	开关频率	600kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
