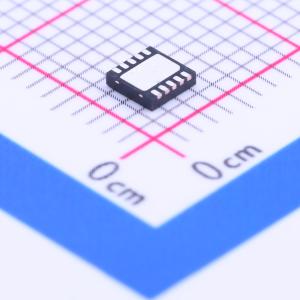

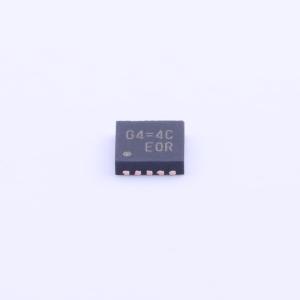

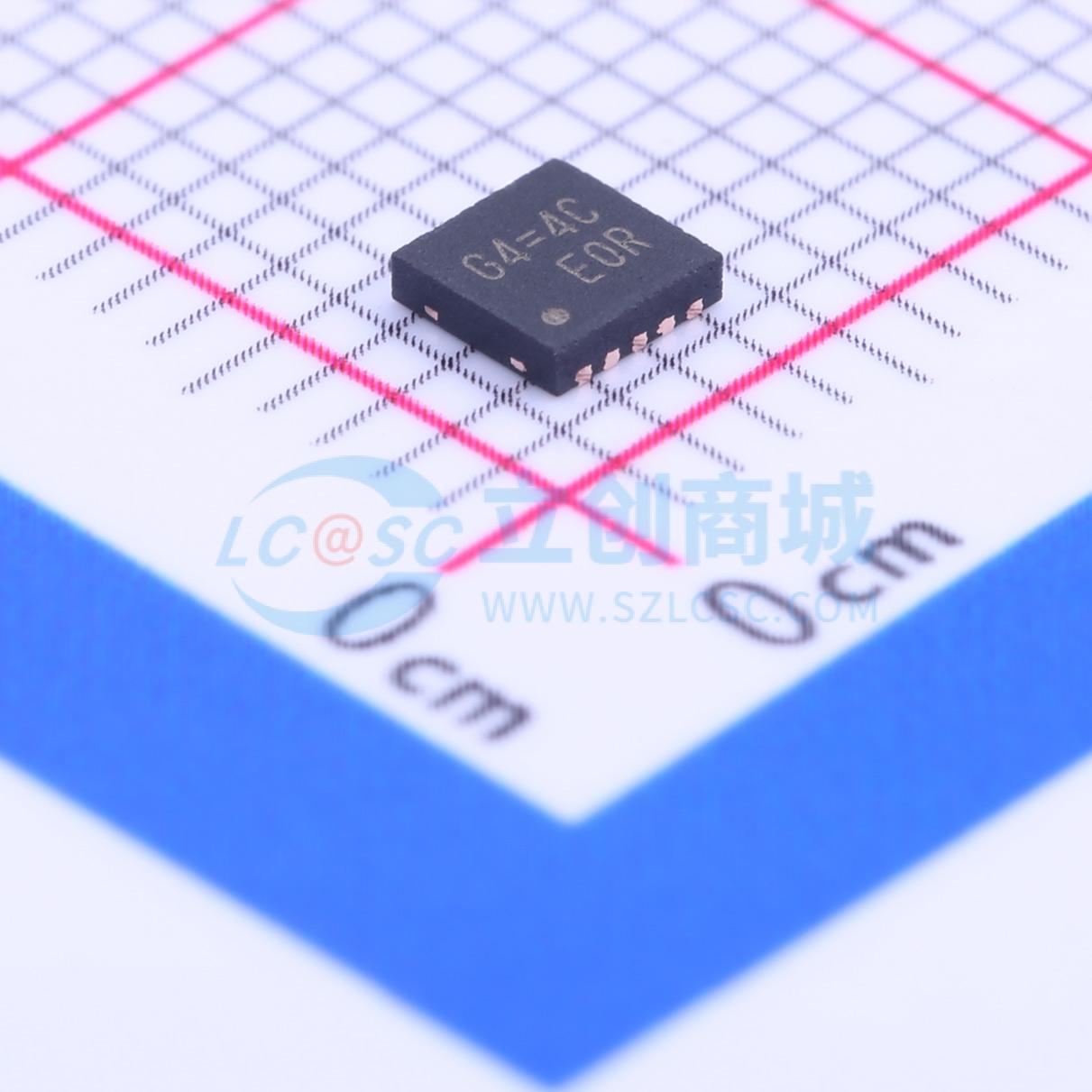

RT9040GQW

DDR端接稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DDR总线终端电压调节器,输入电压1.1V~3.5V
品牌名称: RICHTEK(立锜)
商品型号: RT9040GQW
商品编号: C147978
商品封装: WDFN-10(3x3)
包装方式: 编带
商品毛重: 0.083克(g)

商品参数

商品概述

RT9040是一款灌/拉式跟踪终端调节器，专为低成本、低外部元件数量的系统而设计。RT9040配备高速运算放大器，可实现快速负载瞬态响应，且仅需最小20μF的陶瓷输出电容。RT9040支持远端采样功能，具备为DDRI / DDRII / DDRIII和低功耗DDRIII VTT总线终端供电所需的全部特性，符合JEDEC规范。此外，RT9040提供开漏PGOOD信号以监控输出稳压情况，还提供EN信号，可用于DDR应用在S3（挂起到内存）期间对VTT进行放电。 RT9040采用散热效率高的WDFN10L 3x3封装。

商品特性

VIN输入电压范围：1.1V至3.5V
VCNTL输入电压范围：2.375V至5.5V
MLCC稳定
PGOOD监控输出稳压情况
±10mA参考电压（REFOUT）
符合DDRI、DDRII JEDEC规范，支持DDRIII、低功耗DDRIII VTT应用
软启动功能、欠压锁定（UVLO）和过流保护（OCP）
UVLO和OCP保护
热关断
符合RoHS标准且无卤

应用领域

笔记本电脑/台式机/服务器
电信/数据通信、GSM基站、液晶电视/等离子电视、复印机/打印机、机顶盒

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	3.5V
	输出电压	-
	输出电流	-
	电源纹波抑制比(PSRR)	-

	属性	参数值
	静态电流(Iq)	900uA
	特性	欠压锁定；过热保护；带使能
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
