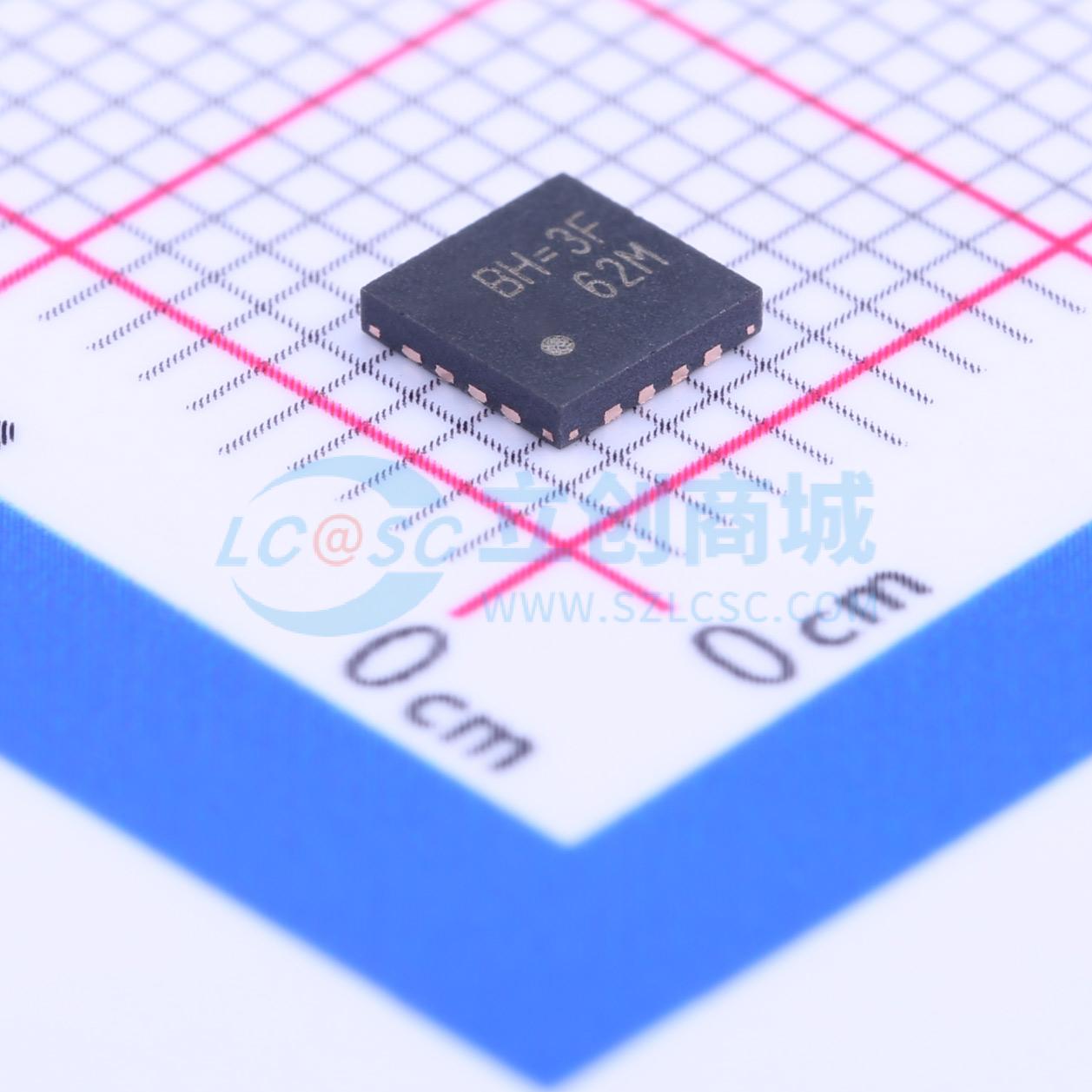

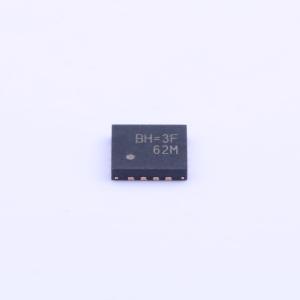

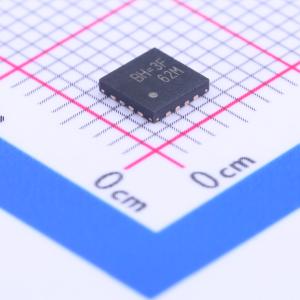

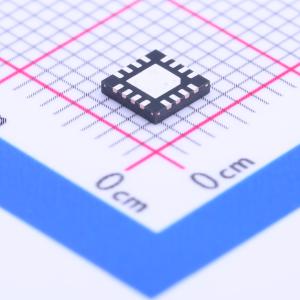

RT8012AGQW
双路1A/1.5A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8012A是一款双路PWM、电流模式、同步降压转换器。其输入电压范围为2.6V至5.5V,具有固定的1.2MHz开关频率,允许使用高度不超过2mm的小型低成本电容和电感。每个输出电压均可调,范围为0.8V至最高输出电压。内置低导通电阻开关,无需外部肖特基二极管,支持100%占空比运行,提高效率并延长电池寿命。具有独立的使能和电源良好引脚,便于控制两个转换器的上电顺序。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8012AGQW
- 商品编号
- C147966
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.6V~5.5V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 1A；1.5A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- 高效率：高达95%
- 1.2MHz恒定开关频率
- 每个通道的负载电流分别为1A和1.5A
- 低RDS(ON)内部开关
- 无需肖特基二极管
- 0.8V基准允许低输出电压
- 低压降操作：100%占空比
- 内部补偿
- 关断电流<2μA
- 输出电压监测良好
- 内部软启动
- 简易电源顺序控制
- 过温保护
- 短路保护
- 热增强型16引脚WQFN封装
- 符合RoHS标准且100%无铅(Pb)
应用领域
- 便携式仪器
- 微处理器和DSP核心供应
- 手机
- 无线和DSL调制解调器
- PC卡
- 数码相机
