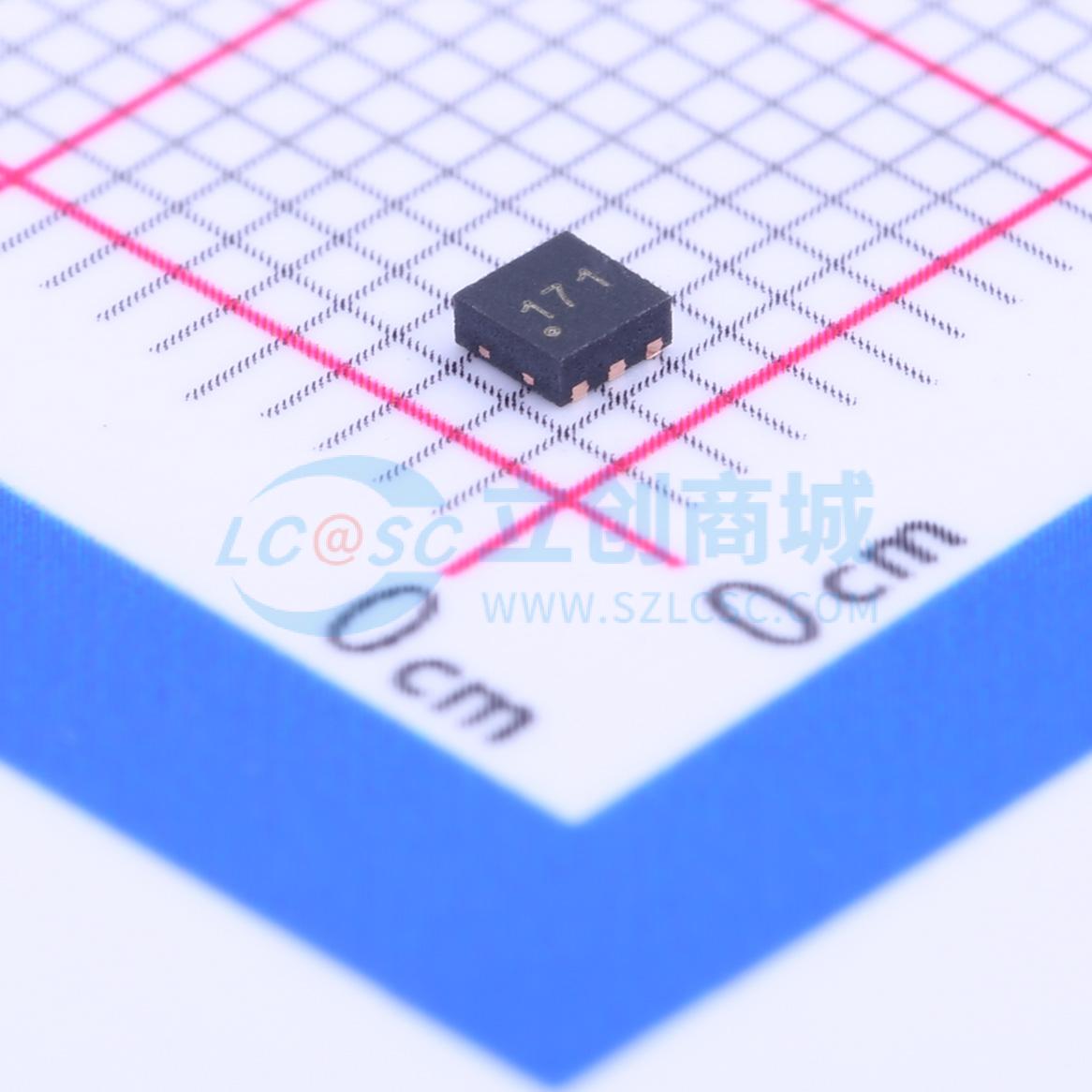

温馨提醒：图片仅供参考，商品以实物为准

RT9728AHGQW

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT9728AHZQW
品牌名称: RICHTEK(立锜)
商品型号: RT9728AHGQW
商品编号: C147959
商品封装: WDFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

	属性	参数值
	工作电压	2.5V~5.5V
	导通电阻	120mΩ
	工作温度	-40℃~+125℃

商品概述

RT9728A是一款成本效益高、低电压、单P沟道MOSFET高端电源开关IC，适用于USB应用，并具有可编程电流限制功能。该IC实现了低导通电阻（典型值120毫欧）和低供电电流（典型值120微安）。通过外部电阻，RT9728A可以提供在75mA到1.3A（典型值）之间的可编程电流限制阈值。所有电流限制设置均可实现±10%的电流限制精度。此外，还提供了一个标志输出，用于向本地USB控制器指示故障状态。另外，该芯片还集成了嵌入式延时功能，以防止因大冲击电流而导致的误操作。RT9728A是USB电源供应的理想解决方案，由于它能满足各种电流限制要求，因此支持灵活的应用。它有SOT-23-6和WDFN-6L 2x2两种封装形式。

商品特性

1.3A时电流限制精度为±10%
可调电流限制：75mA至1.3A（典型值）
满足USB电流限制要求
工作电压范围：2.5V至5.5V
反向输入-输出电压保护
内置软启动
120mΩ高侧MOSFET
120μA供电电流
符合RoHS标准且无卤素

应用领域

USB 总线/自供电集线器
USB 外设端口
ACPI 电源分配
电池供电设备
3G/3.5G 数据卡, 机顶盒

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	低电平有效；高电平有效
